Компактный 200
BAILEY
Высокопроизводительный блок CB200-это продукт профессионального класса, предназначенный для выдержания сил высокого сдвига в мостовых конструкциях. Этот блок фермы специально разработан для участков мостов, которые испытывают значительное напряжение сдвига.

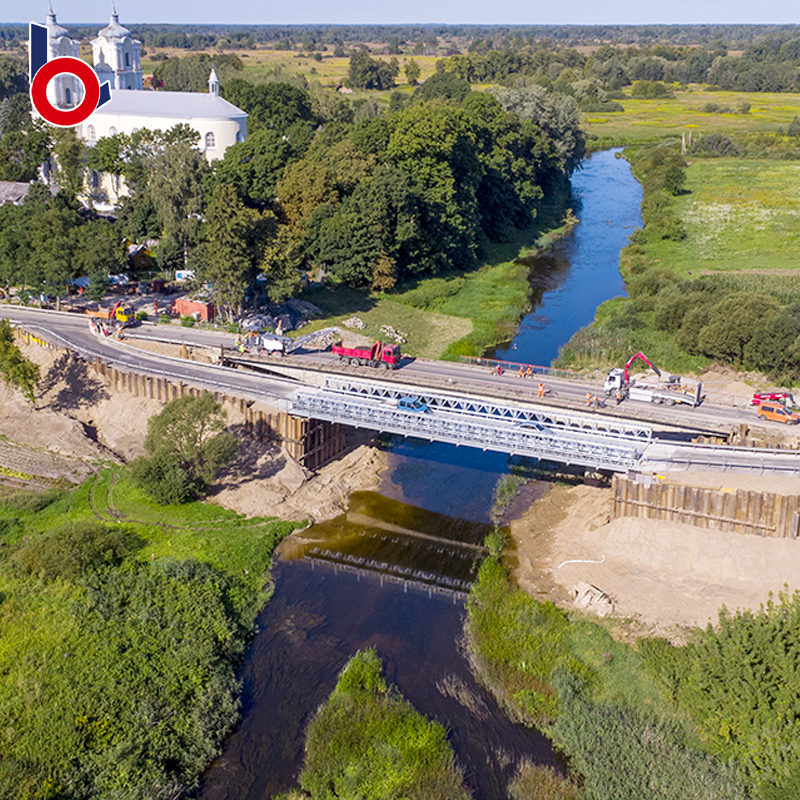

Классический проект в Литве, это реконструкция моста с долгой историей. В течение периода реконструкции проекта для обеспечения прохождения местных транспортных средств и строительных транспортных средств мы предоставили модель CB200 длиной 39,624 метра (внутри страны, известная как тип 200) Bailey Bridge в качестве временного маршрута доступа.
Обзор проекта:
Решение моста : 39,624 метра тройной транс, усиленные (TSR), соответствуют высокопрочному и несущению нагрузки.
Технический параметр S: Чистая ширина проезжей части 5,25 метра, проектная нагрузка 40 тонн, способная приспособиться к некоторым крупным строительным транспортным средствам.
Высококачественные материалы : основная конструкция изготовлена из высокопрочной стали Q355B, а аксессуары изготовлены из Q235B.
Обработка поверхности : общая горячая погружая в себя, чтобы справиться с местными климатическими условиями.

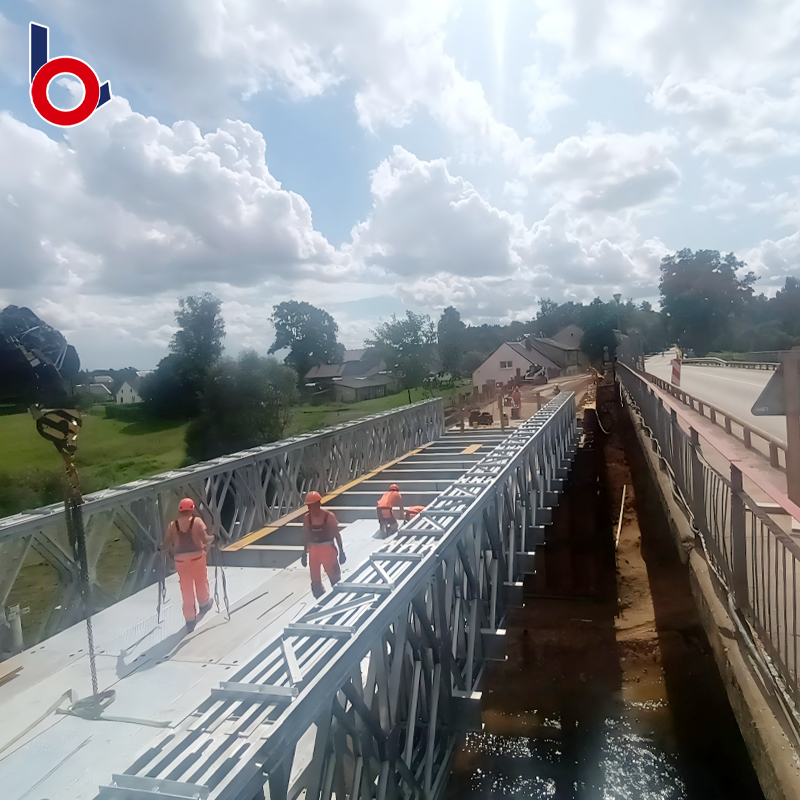

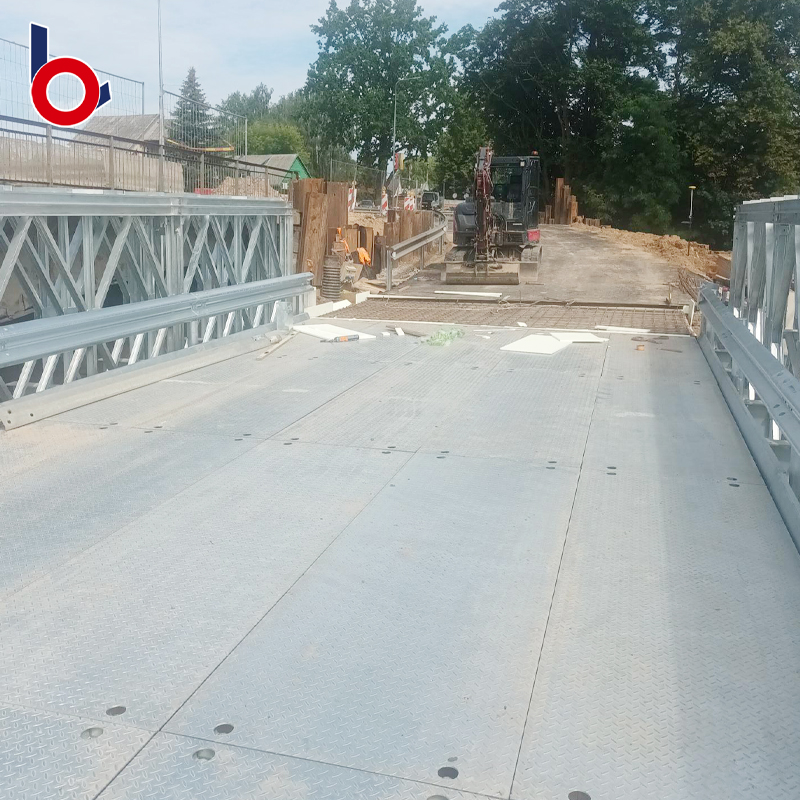

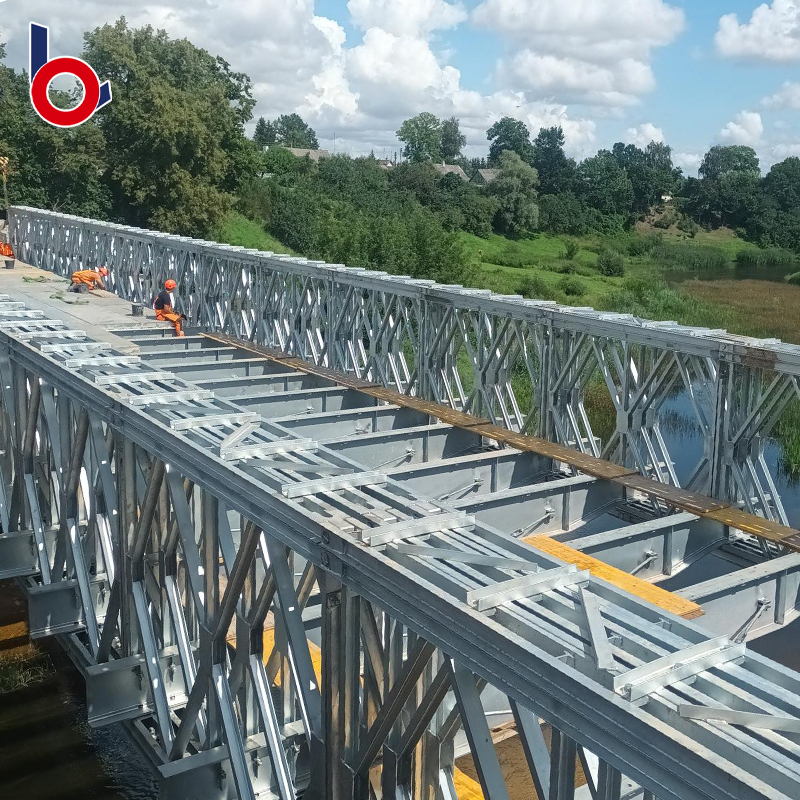

Благодаря подробному и профессиональному плану эрекции, который мы предоставили, мост был установлен примерно через 10 дней и теперь открыт для движения, обеспечивая твердую транспортную поддержку для всего проекта реконструкции.
Особенности CB200 (тип 200) Bailey Bridge : это международно распространенный, стандартизированный и модульный стальной мост. Основными преимуществами являются: легкие компоненты, удобная транспортировка, быстрое соединение с помощью булавок и чрезвычайно быстрая установка. Через различные комбинации компонентов (например, одно рядовой, усиленный тройным туристом в этом проекте), он может гибко соответствовать различным требованиям и нагрузке. Использование стали Q355B для основного материала обеспечивает более высокую грузоподъемность и безопасность.
Среда сайта проекта и преимущества горячего гальванизина G:
У Литвы есть умеренный континентальный климат, с длинными, холодными и влажными зимами с большим количеством снега. Эта среда очень коррозийна для стальных конструкций. Процесс Got-Dip Galvanizing, который мы использовали, обеспечил толстый, равномерный и плотный защитный слой для всех компонентов моста со следующими основными преимуществами:
Высшая коррозионная стойкость : она может эффективно противостоять эрозии от дождя, снега и влажного воздуха, значительно продлевая срок службы моста.
Без технического обслуживания : оцинкованный слой очень долговечен и практически не требует технического обслуживания в течение всего периода временного использования, что снижает затраты на проект.
Высокая достоверность : даже если поверхность слегка царапается, слой цинка обеспечит электрохимическую защиту стальной подложки, предотвращая распространение ржавчины.
Диаграмма Бейли Бридж
------------------------------------------------------------------------------------------------------------------------------------
ZB200 Truss Press Limited Table | |||||||||
Структурная форма | |||||||||
Нет | внутренняя сила | не усиленная модель | Усиленная модель | ||||||
SS | Дюймовый | Т.С. | QS. | SSR | DSR | Тср | QSR | ||
200 | Стандартная ферма момент (кнм) | 1034.3 | 2027.2 | 2978.8 | 3930.3 | 2165.4 | 4244.2 | 6236.4 | 8228.6 |
200 | Стандартная ферма сдвиг (кН) | 222.1 | 435.3 | 639.6 | 843.9 | 222.1 | 435.3 | 639.6 | 843.9 |
201 | Высокая изгибающая ферма момент (кнм) | 1593.2 | 3122.8 | 4585.5 | 6054.3 | 3335.8 | 6538.2 | 9607.1 | 12676.1 |
202 | Высокая изгибающая ферма сдвиг (кН) | 348 | 696 | 1044 | 1392 | 348 | 696 | 1044 | 1392 |
203 | Сила сдвига супер Высокая ферма (кН) | 509.8 | 999.2 | 1468.2 | 1937.2 | 509.8 | 999.2 | 1468.2 | 1937.2 |
ZB200 Таблица геометрических характеристик ферменного моста (половина моста) | ||||
структура | Геометрические характеристики | |||
Геометрические характеристики | Аккордная область (CM2) | Раздел свойства (CM3) | Момент Инерция (CM4) | |
SS один ряд, однослойный | SS одно рядовой, однослойный | 25.48 | 5437 | 580174 |
SSR одно рядовой, однослойный, подкреплять | 50.96 | 10875 | 1160348 | |
Дюймовый двойной ряд, однослойный | DS Двойной рядовой, однослойный | 50.96 | 10875 | 1160348 |
DSR1 одно рядовой, однослойный, подкреплен | 76.44 | 16312 | 1740522 | |
DSR2 одно рядовой, однослойный, подкреплен только на вершине | 101.92 | 21750 | 2320696 | |
Т.С. тройной ряд, однослойный | TS Triple Row, однослойный | 76.44 | 16312 | 1740522 |
TSR2 тройной, однослойный, подкреплен только на вершине | 127.4 | 27185 | 2900870 | |
TSR3 тройной, однослойный, Усилен только внизу | 152.88 | 32625 | 3481044 | |
QS. четырехкратный ряд, однослойный | QS четырехкратный ряд, однослойный | 101.92 | 21750 | 2320696 |
QSR3 четырехпрочный, однослойный, однослойный подкреплен только на вершине | 178.36 | 38059 | 4061218 | |
QSR4 четырехпрочный, однослойный, однослойный Усилен только внизу | 203.84 | 43500 | 4641392 |
Продукт процесса
------------------------------------------------------------------------------------------------------------------------------------
①
Сырье
②
Распиливание
③
Резка
④
Сдвиг
⑤
Изгиб
⑥
Пробиться
⑦
Бурение
⑧
Сварка
⑨
Поверхностная обработка
⑩
Полуфабрикаты продуктов
⑪
Рисование
⑫
Готовые продукты
Квалификационный сертификат
------------------------------------------------------------------------------------------------------------------------------------
Часто задаваемые вопросы
------------------------------------------------------------------------------------------------------------------------------------
![]() | Какая вы компания? |
☺ | Мы являемся специализированным производителем Bailey Bailey Bridge с ведущим производственным процессом для стальных мостов Бейли в Китае, который более 20 лет занимается этой линией с сертификацией международной системы качества ISO9001: 2015 и в качестве партнера по сотрудничеству в исследовательских институтах Народной Армии освободительной Армии. В дополнение к этому, иметь хорошую рыночную репутацию за рубежом, например, Nigera, Angola, Cango, Cambodia, Nepal, Venezuela, Вьетнама, Бангладеш, Папуа -Новая Гвинея, Колумбия ...... |
![]() | Вы фабрика или торговая компания? |
☺ | Мы являемся фабрикой с шестью производственными линиями и различными машинами для изготовления деталей стальных мостов и других стальных конструкций. Кроме того, мы получили лицензию на экспорт, чтобы посвятить себя на глобальные рынки. |
![]() | Как насчет контроля качества вашей компании? |
☺ | Мы уделяем большое внимание контролю качества с самого начала до конца, сохраняя наши товары для соответствия стандартам CMA, CNA, ISO9001, дороге I класса, городской дороги A, Amercia, загружающей стандарт HS25 и британский стандарт загрузки HA. |
![]() | Где твой погрузочный порт? |
☺ | Любой порт в Китае, основным портом является Шанхайский порт. |
