Обзор моста Бейли CB-200 для гидроэнергетических проектов

Мост Бейли CB-200, также известный как Compact 200, представляет собой модульную стальную мостовую систему, предназначенную для временного доступа и структурной поддержки в тяжелых строительных условиях. Эта система обеспечивает надежные решения для гидроэнергетических проектов, где сложная местность и перемещение тяжелого оборудования требуют надежной, быстро развертываемой инфраструктуры.

Принципы проектирования и инженерии

Система CB-200 имеет ферменную конструкцию, которая эффективно распределяет нагрузки между несколькими компонентами. Каждая панель спроектирована для совместной работы с другими, что обеспечивает гибкую конфигурацию в зависимости от требований к пролету и характеристик нагрузки. Модульная природа системы позволяет адаптировать ее к различным условиям площадки без обширных модификаций на месте.

Спецификации материалов и стандарты производства

Все компоненты изготовлены из стали марок от Q355B до Q460C в соответствии со стандартами ASTM и GB. Производственные процессы поддерживают допуск ±1% по всем размерам. Производственная мощность завода составляет 2500 тонн в месяц, что обеспечивает стабильные поставки для крупномасштабных проектов.

Ключевые применения в гидроэнергетическом строительстве

Гидроэнергетические проекты часто требуют временной инфраструктуры для облегчения строительных работ в отдаленных или труднодоступных местах. Система CB-200 Bailey Bridge удовлетворяет множеству критически важных потребностей в таких средах.

Временные подъездные дороги и строительные мосты

Система обеспечивает временные переходы через реки, овраги и неровную местность, позволяя перемещать строительную технику, оборудование и материалы на проектные площадки. Эти мосты можно быстро установить, чтобы проложить маршруты доступа на ранних этапах реализации проекта.

Системы крепления и поддержки для тяжелых условий эксплуатации

Помимо мостов, компоненты CB-200 можно использовать в опорных башнях и опорных конструкциях для тяжелых строительных работ. Такая универсальность позволяет одним и тем же компонентам служить нескольким целям на разных этапах гидроэнергетического проекта.

Технические характеристики Compact 200 Bailey Bridge

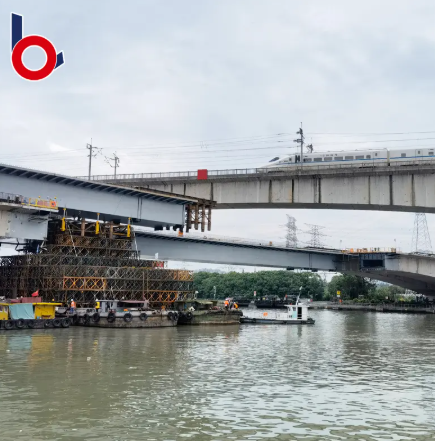

Практический пример проекта: установка плавучей стальной балки грузоподъемностью 1800 тонн

Предыстория проекта и проблемы

В сотрудничестве с группой 24-го бюро Китайской железной дороги система использовалась для крупного проекта строительства моста в Ханчжоу, провинция Чжэцзян. Проект требовал установки сегмента стальной коробчатой ​​балки массой 1800 тонн методом наплавки, что требует точного контроля и исключительной прочности конструкции при временных работах.

Инженерное решение и реализация

Компоненты Type 321 Bailey были встроены в две полнофункциональные опорные башни, установленные на баржах. Каждая башня была построена из 11 слоев панелей Бейли, достигая высоты 16,5 метров на основании размером 27 × 21 метр. Эти конструкции составили основу плавучей системы, работающей в сочетании со сложной системой балластировки барж.

Результаты и преимущества проекта

Башни Бейли надежно выдерживали весь вес стальной балки массой 1800 тонн во время операций подъема, опускания и размещения. Модульная конструкция обеспечивает быструю сборку и разборку, что способствует эффективной реализации проекта. Все компоненты можно было полностью повторно использовать для последующих проектов.

Преимущества модульных стальных мостовых систем

Модульные системы стальных мостов предлагают явные преимущества для проектов промышленного строительства по сравнению с традиционными временными инфраструктурными решениями.

Быстрая сборка и разборка

Сборные компоненты можно собрать с помощью стандартного строительного оборудования без специальных инструментов. Это снижает потребность в рабочей силе на объекте и значительно сокращает сроки реализации проекта.

Возможность повторного использования компонентов и экономическая эффективность

Все компоненты предназначены для многократного развертывания в разных проектах. Возможность повторного использования снижает общую стоимость временных работ и сокращает отходы материала.

Универсальность различных методологий строительства

Систему можно настроить для различных применений, помимо строительства мостов, включая опорные башни, временные платформы и опорные конструкции. Такая универсальность максимизирует ценность инвестиций для промышленных покупателей.

Часто задаваемые вопросы

Какова максимальная пролетность моста Бейли CB-200?

Максимальный пролет зависит от конфигурации и требований к нагрузке. Однополосные конфигурации могут достигать пролетов примерно до 60 метров, тогда как многополосные конфигурации имеют разные возможности пролетов в зависимости от номинальной нагрузки.

Какую грузоподъемность может поддерживать система Compact 200?

Система может быть сконфигурирована для поддержки различной грузоподъемности: от легковых автомобилей до тяжелой строительной техники и специализированных грузов до 1800 тонн при использовании в конфигурациях опорных башен.

Совместимы ли компоненты со стандартными системами Bailey типа 321?

Да, компоненты CB-200 совместимы со стандартными компонентами моста Бейли типа 321, что позволяет создавать смешанные конфигурации и взаимозаменяемость компонентов.

Каковы типичные сроки производства и доставки?

Сроки изготовления зависят от количества заказа и текущего производственного графика. Стандартные заказы обычно доставляются в течение 30–45 дней с момента подтверждения заказа.

Можно ли настроить систему под конкретные требования проекта?

Да, модульная конструкция позволяет адаптировать систему под конкретные нужды проекта, включая различную длину пролетов, грузоподъемность и требования к конфигурации.
