Устойчивость моста превосходит базовые учебники физики. Для разработчиков инфраструктуры он напрямую определяет номинальную нагрузку, формирует графики технического обслуживания и определяет общую жизнеспособность проекта. Плохо выбранная структура может привести к дорогостоящим задержкам и серьезным угрозам безопасности. Внутренняя устойчивость ферменного моста обусловлена ​​его геометрической зависимостью от треугольников для распределения силы. Эта уникальная геометрия делает его невероятно эффективным при максимизации грузоподъемности при значительном минимизации веса материала.

Понимание этих механических сил напрямую связывает структурное проектирование с решениями о закупках. Вы узнаете, как эти знания помогают менеджерам проектов выбирать правильную конфигурацию моста для своего сайта, бюджета и сроков. Мы изучим основную механику, оценим грузоподъемность и изучим стандартные модульные конфигурации. Наконец, вы научитесь ориентироваться в реалиях реализации и выбирать идеальное решение для следующего развертывания инфраструктуры.

Ключевые выводы

• Геометрическая жесткость: триангуляция эффективно преобразует вертикальные нагрузки в осевые силы (растяжение и сжатие), предотвращая изгиб конструкции.

• Высокое соотношение прочности и веса: конструкция требует меньше сырья для достижения высоких значений грузоподъемности, что напрямую снижает затраты на закупки и фундамент.

• Модульная универсальность: такие конфигурации, как ферменный мост Бейли, предлагают стандартизированные, сборные компоненты, которые значительно сокращают сроки развертывания.

• Рекомендации по техническому обслуживанию: Большое количество соединений и соединений требует тщательных плановых проверок на предмет локальной коррозии и усталости материала.

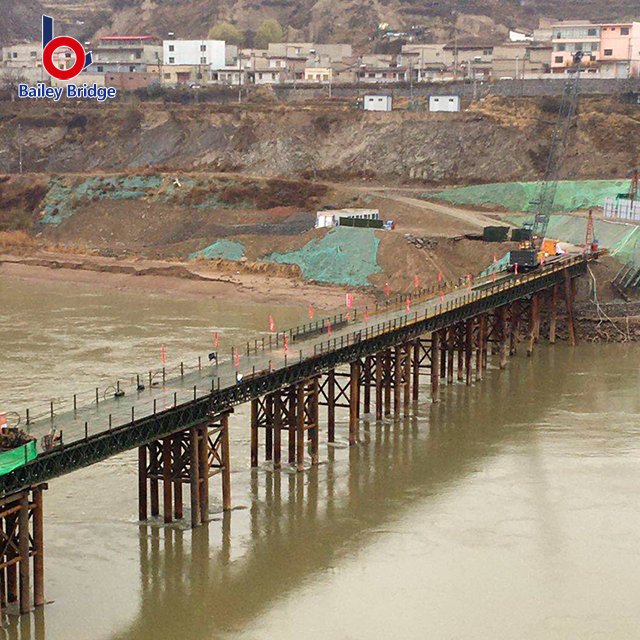

Основная механика: как триангуляция обеспечивает стабильность

Вы не можете исказить треугольник, не изменив длины его сторон. В отличие от квадратов и прямоугольников, треугольники обладают внутренней геометрической жесткостью. Если нажать на угол квадрата, он легко свернется в параллелограмм. Чтобы свернуть треугольник, вы должны физически раздавить или сломать составляющие его структурные элементы. Эта физическая реальность формирует фундаментальную основу проектирования ферм.

Эта система превосходно справляется со сложным распределением сил. Когда коммерческий трафик пересекает пролет, к нему применяется динамическая постоянная нагрузка. Сами стальные элементы создают постоянную собственную нагрузку. Структурная решетка направляет эти нисходящие силы по прямым линейным траекториям. Инженеры называют это осевыми силами. Некоторые члены вытягиваются наружу. Они испытывают напряжение. Остальные члены толкаются внутрь друг друга. Они испытывают сжатие.

Направляя напряжение на чистое растяжение и сжатие, мы успешно устраняем сильные изгибающие моменты. Традиционные балки выдерживают вес за счет изгиба, что концентрирует массивное напряжение вблизи центра пролета. Поскольку в треугольной конструкции силы остаются осевыми, отдельные стальные элементы изгибаются незначительно. Они просто тянут или толкают вдоль своей основной оси. Этот поведенческий сдвиг радикально снижает риск катастрофического отказа в середине пролета. Это сохраняет всю структурную систему предсказуемой в условиях сильных нагрузок.

Оценка несущей способности и ограничений оптимального пролета

Менеджеры проектов должны определить четкие критерии успеха, прежде чем выбирать дизайн. Вы должны точно знать, в чем треугольные конструкции превосходят традиционные альтернативы балкам или подвескам. Короткие сельские переходы часто опираются на основные стальные балки. Массивные надводные автомагистрали требуют сложных подвесных тросов. Промежуточный пролет представляет собой идеальную территорию для триангулированного проектирования.

Оптимальные диапазоны пролетов обычно составляют от 50 до 300 футов для простых пролетов. Непрерывные конструкции могут растягиваться гораздо дальше, опираясь на промежуточные опоры. Инженеры-строители отдают предпочтение этому диапазону, поскольку он обеспечивает максимальную отдачу от вложений в материалы. Вы достигаете максимальной жесткости, не платя за ненужную стальную массу.

Структурная диаграмма характеристик

Эффективность при постоянной и постоянной нагрузке определяет истинную коммерческую ценность этих конструкций. Надстройка остается по своей сути легкой. Поскольку он весит меньше, он не тратит свои собственные структурные возможности, просто поддерживая себя. Это позволяет использовать гораздо более высокий процент общей мощности для поддержки постоянных эксплуатационных нагрузок. Через один и тот же промежуток можно перемещать более тяжелую технику, более плотный коммерческий трафик и более крупные грузы. Эта эффективность имеет решающее значение для лесозаготовительных работ, горнодобывающих предприятий и объездов тяжелой промышленности.

Категории решений: Распространенные конфигурации ферм

За последнее столетие инженеры разработали несколько стандартных конфигураций. Проекты Пратта, Уоррена и Хоу остаются наиболее известными. Они манипулируют диагональным выравниванием для оптимизации использования конкретных материалов или центров нагрузки.

Планировка Пратта включает диагональные элементы, наклоненные к центру пролета. Такое выравнивание приводит к растяжению более длинных диагональных частей, а сжатию более коротких вертикальных частей. Это прекрасно оптимизирует использование стали. Макет Хоу меняет этот подход. Его диагонали отклоняются от центра. Это приводит к сжатию диагоналей, что делает его исторически идеальным для тяжелых деревянных конструкций. В макете Уоррена используются чередующиеся равносторонние треугольники. Он хорошо выдерживает как растяжение, так и сжатие, что делает его очень универсальным для современного производства стали.

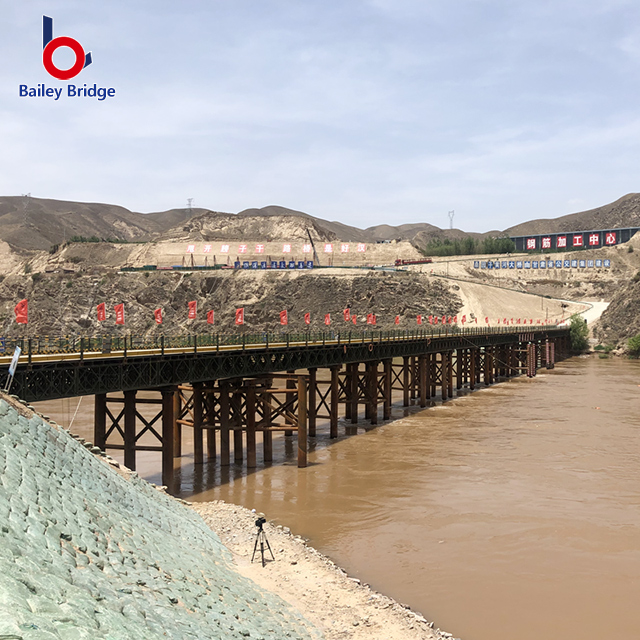

Мост с фермами Бейли представляет собой узкоспециализированную модульную категорию. Инженеры спроектировали его как портативную сборную систему. В нем используются стандартизированные взаимозаменяемые стальные панели, соединенные высокопрочными штифтами. Вам не потребуется индивидуальное изготовление каждого нового объекта.

Мы оцениваем это модульное решение на основе возможностей быстрого развертывания. Он идеально подходит для оказания помощи при стихийных бедствиях, временных объездных маршрутах или в очень отдаленных местах. Тяжелое подъемное оборудование часто не может добраться до этих изолированных мест. Бригады могут собрать эти сменные панели вручную. Они проталкивают готовые секции через зазор консольным методом запуска. Это устраняет необходимость в массивных кранах, решая сложные логистические проблемы сельских застройщиков.

Критерии оценки: коммерческие и эксплуатационные преимущества

Эффективность использования материалов сильно влияет на первоначальные капитальные затраты. Использование менее твердой массы напрямую снижает закупки сырья. Вы покупаете меньше стали на фут пересечения. Этот легкий профиль генерирует каскадную финансовую выгоду. Более легкие надстройки оказывают на фундамент меньшую силу, направленную вниз. Вы можете снизить необходимый масштаб бетонных устоев и промежуточных опор. Фундаменты меньшего размера требуют меньше земляных работ, меньше бетона и меньше трудозатрат.

Сборное производство дает огромные преимущества в плане скорости развертывания проекта. Заводы производят компоненты в контролируемых закрытых помещениях. Автоматизированные сварочные аппараты обеспечивают высокопрочные соединения. Погодные задержки не влияют на заводское производство. Грузовики доставляют модульные секции именно тогда, когда объект готов. Бригады быстро скрепляют их болтами или скрепляют вместе.

1. Сокращение нарушений на объекте: быстрая сборка ограничивает воздействие на окружающую среду на чувствительных водных путях.

2. Снижение спроса на рабочую силу: минимальное количество сварочных работ на месте снижает потребность в высокоспециализированной рабочей силе на местах.

3. Предсказуемое планирование: производство за пределами предприятия изолирует график проекта от непредсказуемых переменных на местах.

Предсказуемое управление жизненным циклом является еще одним важным преимуществом. Инженеры-строители полагаются на проверенную механику. Они используют проверенное программное обеспечение для точного моделирования усталости материалов и ограничений срока службы. Каждое соединение ведет себя предсказуемо в условиях стресса. Эта прозрачность позволяет менеджерам инфраструктуры точно планировать замену капитала. Вы избежите неожиданных неудач, придерживаясь математического моделирования.

Реалии реализации и риски сопровождения

Несмотря на свою эффективность, эти структуры имеют определенные структурные уязвимости. Точки подключения требуют пристального внимания. Каждая косынка, болт и сварной шов служат потенциальным местом локализованной усталости. Когда нагрузка пересекает пролет, эти соединения поглощают огромные циклические нагрузки. Если одна основная косынка выйдет из строя, окружающая геометрия может быстро дестабилизироваться. Отраслевые стандарты требуют строгих практических проверок для мониторинга этих жизненно важных соединений.

Борьба с коррозией представляет собой постоянную эксплуатационную задачу. Сложная решетчатая конструкция создает огромную площадь поверхности. Она подвергает сталь гораздо большему воздействию дождя, снега и дорожной соли по сравнению с прочной бетонной балкой. При изготовлении необходимо нанести прочное антикоррозионное покрытие. Эпоксидные смолы с высоким содержанием цинка и гальваническое покрытие обеспечивают отличную базовую защиту.

• Наносите многослойные защитные лакокрасочные системы сразу после изготовления.

• Запланируйте регулярную механическую промывку для удаления коррозионных солей против обледенения.

• Осмотрите горизонтальные выступы конструкции, где часто скапливается мусор и стоячая вода.

• Подкрасьте локальные дефекты лакокрасочного покрытия до того, как поверхностная ржавчина проникнет в стальную основу.

Ограничения по разрешению диктуют конкретные ограничения маршрута. Во многих конструкциях используется сквозная ферменная конфигурация. Транспорт буквально проезжает сквозь структурную клетку. Необходимо тщательно оценить как вертикальный, так и горизонтальный зазор. Негабаритная сельскохозяйственная техника или негабаритный промышленный груз могут задеть крепление верхнего портала. Боковой удар широкого груза может серьезно повредить важные несущие вертикали. Всегда проверяйте долгосрочные профили трафика, прежде чем переходить к конструкции ограничительной клетки.

Составление короткого списка вашего мостового решения: действия на следующем этапе

Ваш путь закупок должен начинаться с тщательной оценки объекта и геотехнической оценки. Эти жесткие конструкции передают значительные сосредоточенные нагрузки непосредственно на их концевые опоры. Если почва на берегу реки мягкая, устой может осадиться неравномерно. Неравномерная осадка вызывает опасные напряжения в жестком стальном каркасе. Прежде чем заказывать любую конструкционную сталь, необходимо проверить несущую способность грунта.

Руководителям проектов часто приходится выбирать между индивидуальным дизайном и стандартизированными системами. В приведенной ниже матрице показано, как оценить ваши варианты.

Пользовательская и модульная матрица выбора

Мы настоятельно рекомендуем привлекать консультантов по структурным вопросам на раннем этапе планирования. Они приносят с собой необходимое программное обеспечение для моделирования, чтобы проверить ваши первоначальные предположения. Консультанты рассчитают локальные ветровые нагрузки, составят карту исторической сейсмической активности и оценят конкретные требования к перевозке тяжелых грузов. Их раннее участие предотвращает дорогостоящие изменения в проектировании и обеспечивает полное соответствие стандартам местных транспортных властей.

Заключение

Основная стабильность этого структурного стиля полностью коренится в простой триангуляции. Этот базовый геометрический принцип воплощается в очень предсказуемую, масштабируемую и отказоустойчивую инфраструктуру. Вы можете максимизировать эффективность площадки, безопасно направляя силы вдоль прямых линейных элементов. Мы достигаем впечатляющих показателей несущей способности без заливки массивных бетонных конструкций.

Однако успешная реализация требует сбалансированного взгляда на систему. Вы должны сопоставить исключительное соотношение прочности и веса со строгой реальностью длительного обслуживания суставов. Правильное планирование обеспечивает десятилетия безопасной эксплуатации.

• Выполните глубокие геотехнические исследования для проверки допусков на осадку абатмента.

• Рассчитайте строгие вертикальные и горизонтальные зазоры при использовании конструкции сквозной фермы.

• Разработайте строгий и финансируемый график проверок, уделяя особое внимание косынкам и меньшему скоплению влаги на поясах.

• Сопоставьте срочность вашего графика с правильной модульной или индивидуальной системой.

Часто задаваемые вопросы

Вопрос: Почему в ферменном мосту вместо других фигур используются треугольники?

Ответ: Треугольники — единственные многоугольники, которые сохраняют свою форму под давлением, при этом их соединения не становятся жесткими. Они естественным образом преобразуют приложенные вертикальные нагрузки в чисто осевые силы (толкающие или тянущие). Это предотвращает изгиб элементов конструкции, обеспечивая максимальную геометрическую стабильность и эффективность использования материала.

Вопрос: Каков максимальный пролет стандартного ферменного моста?

Ответ: Отдельные однопролетные фермы высокоэффективны и экономичны на высоте до 300 футов. Однако непрерывные конфигурации могут безопасно охватывать гораздо большие расстояния. Опирая непрерывный каркас на несколько промежуточных бетонных опор, инженеры могут легко перекрыть промежутки, превышающие 1000 футов.

Вопрос: Подходят ли ферменные мосты Бейли для постоянной установки?

А: Да. Хотя изначально они были предназначены для временного военного применения во время Второй мировой войны, в современных компонентах в стиле замка используется высококачественная оцинкованная сталь. Транспортные департаменты часто устанавливают их в качестве постоянных решений в сельской местности, на лесозаготовительных маршрутах и ​​в муниципальных объектах, где быстрое развертывание высоко ценится.
