Приобретение тяжелой инфраструктуры редко напоминает покупки в розничном каталоге. Планировщики и инженеры быстро обнаруживают неприятную истину при определении цен на гражданские конструкции. Не существует единой фиксированной цены на надежный ферменный мост . Затраты сильно колеблются в зависимости от конкретных требований к нагрузке, различной длины пролетов и непредсказуемых условий на месте. Вы не можете просто угадать бюджет, основанный на общих исторических средних показателях, не рискуя при этом огромным финансовым перерасходом.

Это руководство предоставляет менеджерам проектов, инженерам и муниципальным планировщикам прозрачную, основанную на фактических данных структуру оценки. Мы рассмотрим, как конструкционные материалы, подготовка площадки и грузовая логистика взаимодействуют, чтобы определить окончательный бюджет вашего проекта. Вы узнаете, как предвидеть скрытые расходы, оценить варианты модульной конструкции и, в конечном итоге, получить точную оценку коммерческой или пешеходной инфраструктуры. Наша цель — помочь вам уверенно пройти процесс закупок от первоначального планирования до окончательной установки на объекте, избегая при этом неожиданных затрат.

Ключевые выводы

• Стоимость по сравнению с пролетом: стоимость квадратного фута обычно снижается по мере увеличения пролета, хотя общие затраты на проект будут увеличиваться в зависимости от сложности конструкции.

• Влияние материала. Выбор материала (сталь, дерево, стеклопластик) резко меняет как первоначальные капитальные затраты, так и долгосрочные эксплуатационные расходы.

• Модульная эффективность: предварительно спроектированные системы, такие как мост с ферменными фермами, могут значительно сократить трудозатраты и сроки установки на месте.

• Скрытые переменные: транспортировка, проектирование устоев и экологические разрешения часто составляют до 30-40% от общего бюджета проекта.

1. Основные переменные, влияющие на цену ферменных мостов

Длина и ширина пролета

Длина пролета существенно влияет на общую стоимость конструкции. Однако зависимость между длиной и ценой совершенно нелинейна. Пролет длиной 100 футов не просто стоит вдвое дороже, чем пролет длиной 50 футов. Более длинные пролеты требуют гораздо более глубоких ферм. Они требуют более толстых и тяжелых стальных элементов, чтобы предотвратить прогиб. Эта дополнительная структурная масса сдвигает вашу кривую затрат вверх. Ширина также влияет на цену. Расширение однополосной структуры до двухполосной конфигурации увеличивает собственную нагрузку. Конструкция должна включать более тяжелые балки перекрытия и усиленные боковые распорки, чтобы выдержать дополнительную ширину.

Грузоподъемность (пешеходная или автомобильная)

Прежде чем запрашивать ценовые предложения, вы должны четко определить требования к нагрузке на конструкцию. Грузоподъемность строго определяет, сколько сырья идет на производство. Пешеходные или легкие пешеходные мосты требуют гораздо меньшей конструктивной массы. Обычно они выдерживают стандартную равномерную нагрузку для пешеходов, например 90 фунтов на квадратный фут. Автомобильные мосты работают в совершенно других инженерных условиях. Проекты автомагистралей должны соответствовать строгим нормам нагрузки AASHTO, например HL-93. Эти требования к тяжелым нагрузкам требуют прочных стальных профилей, усиленных систем настила и тщательного анализа усталости. Естественно, автомобильные конструкции имеют гораздо более высокую цену.

Абатменты и геотехнические реалии

Условия на месте могут быстро испортить хорошо спланированный бюджет. Устойчивость грунта напрямую влияет на стоимость фундамента. Доступная по цене надстройка легко становится дорогой, если на вашем участке требуется сложная глубокая забивка свай. Инженеры должны надежно закрепить абатменты в устойчивой земле или скальной породе.

1. Несущая способность почвы: Мягкие болотистые почвы требуют забивных свай или буровых валов. Твердая коренная порода позволяет использовать более дешевые и неглубокие опоры.

2. Поток воды и размыв: перекрытие активного водного пути требует защиты от размыва. Вы должны защитить опоры от протекающей воды, что увеличивает затраты на подготовку площадки.

3. Изменения высоты: неровные берега вынуждают инженеров проектировать асимметричные абатменты. Нестандартные бетонные формы увеличивают местные затраты на рабочую силу и материалы.

2. Выбор материала: капитальные затраты и эксплуатационные расходы жизненного цикла

Сборные стальные конструкции (погодоустойчивые и оцинкованные)

Сборные стальные конструкции остаются абсолютным отраслевым стандартом. Он обеспечивает непревзойденную долговечность и исключительную грузоподъемность. Проектировщики обычно выбирают между двумя основными видами отделки: атмосферостойкой сталью и горячеоцинкованной сталью. На стали, подверженной атмосферным воздействиям (часто известной как Кортен), образуется защитная ржавая патина. Этот внешний слой защищает сталь от дальнейшей атмосферной коррозии. Оцинкованная сталь получает защитное цинковое покрытие. Стальные конструкции требуют более высоких первоначальных капитальных затрат. Однако их невероятная долговечность и низкие эксплуатационные расходы обеспечивают огромные преимущества в течение жизненного цикла. Вы избежите дорогостоящих циклов покраски и ремонта структурной гнили в ближайшие десятилетия.

Армированный волокном полимер (FRP)

Армированный волокном полимер предлагает блестящую альтернативу для высококоррозионных сред. Проектировщики часто оценивают стеклопластик для пешеходных переходов в прибрежных зонах или на химических заводах. Материалы FRP полностью устойчивы к соленой воде, антиобледенительным химикатам и биологическому разложению. Этот материал имеет более высокую первоначальную закупочную цену, чем стандартное дерево или базовая сталь. Тем не менее, FRP невероятно легкий. Это значительно снижает стоимость перевозки и позволяет использовать меньшее количество монтажного оборудования. Вы легко компенсируете более высокие первоначальные затраты на материалы за счет преимуществ полного отсутствия гниения и ржавчины в течение всего жизненного цикла.

Деревянные/деревянные конструкции

Деревянные конструкции по-прежнему популярны среди природных парков, полей для гольфа и деревенских пешеходных троп. Дерево имеет эстетичный и естественный вид. Часто он представляет собой самые низкие первоначальные капитальные затраты среди современных материалов для изготовления мостов. Однако покупатели должны относиться к древесине со здоровым скептицизмом в отношении долгосрочных эксплуатационных расходов. Древесина неизбежно становится жертвой биологического разложения, проникновения влаги и повреждения насекомыми. Вы должны заложить в бюджет постоянное техническое обслуживание. Будьте готовы регулярно наносить дорогостоящие герметики и заменять гниющие доски настила. В конечном счете, деревянный мост обеспечивает значительно меньший срок службы по сравнению с альтернативами из стали или стеклопластика.

3. Мост с фермами Бейли: экономика модульных систем

Что это такое?

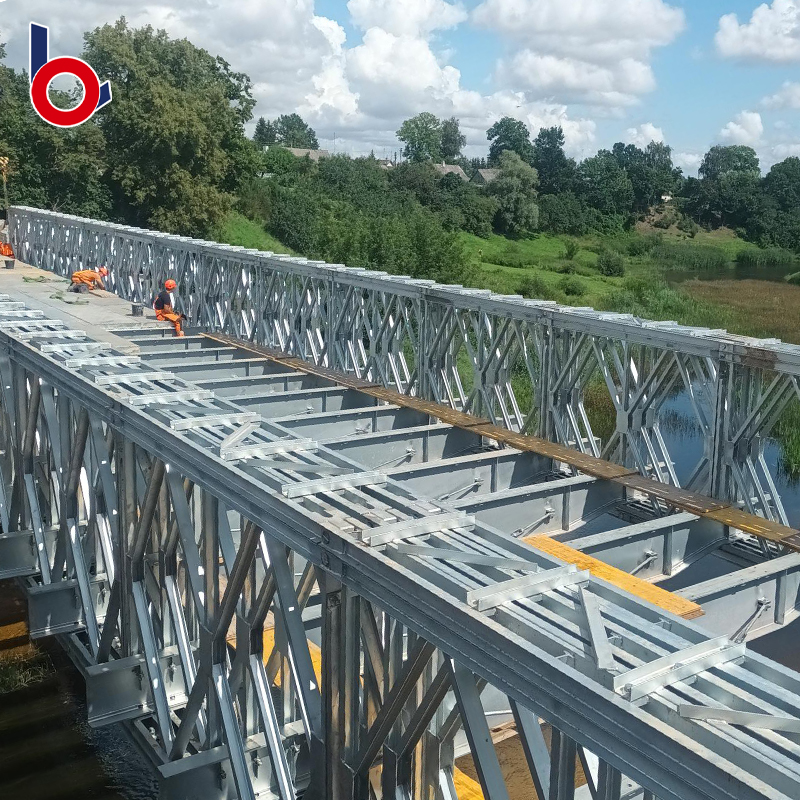

Мост с фермами Бейли действует как универсальное, заранее спроектированное структурное решение. Первоначально разработанный для быстрого военного развертывания, современные версии прекрасно служат коммерческим и муниципальным потребностям. Производители строят эти системы, используя стандартизированные взаимозаменяемые стальные панели. Модульная конструкция делает конструкцию портативной, масштабируемой и чрезвычайно простой в сборке на месте.

Экономические преимущества

Эти модульные системы позволяют избежать огромных потерь в традиционном процессе закупок. Поскольку компоненты стандартизированы, вы исключаете длительные сроки индивидуального проектирования. Производители массово производят взаимозаменяемые детали и держат их на складе. Экономия на масштабе снижает себестоимость изготовления единицы продукции. Вы покупаете проверенную, готовую структурную систему, а не финансируете дорогостоящие работы по индивидуальному проектированию.

Варианты использования реализации

Модульные мосты оказываются очень рентабельными в нескольких различных сценариях. Планировщикам следует оценить эту систему, когда скорость и адаптируемость являются первостепенными целями проекта.

• Доступ к временному строительству: тяжелая техника может пересекать реки, не дожидаясь месяцами строительства постоянной конструкции.

• Операции по ликвидации последствий стихийных бедствий: аварийные бригады могут заменить размытые сельские пролеты за считанные дни.

• Ускоренная инфраструктура: Муниципалитеты могут быстро модернизировать вышедшие из строя деревянные конструкции, сводя при этом к минимуму закрытие местных дорог.

Сокращение рабочей силы

Затраты на установку часто влияют на бюджет инфраструктуры. Модульные ферменные системы значительно сокращают затраты на рабочую силу на местах. Команды часто используют хитрый метод установки «запуск и прокат». Рабочие собирают конструкцию на роликах с одной стороны зазора. Затем они проталкивают весь мост через пролет, используя консольный нос. Этот гениальный метод полностью сводит к минимуму необходимость использования массивных кранов-тяжеловесов. Вы избегаете непомерной ежедневной платы за аренду крана и значительно снижаете общие затраты на рабочую силу на объекте.

4. Скрытые затраты на проект и риски реализации

Грузоперевозки и логистика

Компоненты моста квалифицируются как негабаритные нагрузки. Доставка этих массивных стальных секций требует специального логистического планирования. Плата за фрахт занимает удивительно большую часть общего бюджета. Большое значение имеет близость к производственному объекту. Доставка конструкции за три штата добавляет тысячи долларов. Кроме того, доступность сайта сильно влияет на стоимость доставки. Для передвижения тяжелых бортовых грузовиков по узким, извилистым или грунтовым сельским дорогам требуются пилотные автомобили и сложная логистика.

Монтаж и работа на объекте

Покупатели сталкиваются с критическим выбором между поставкой в ​​полностью собранном виде и поставкой в ​​разобранном виде. Полностью собранный мост сводит к минимуму работу на месте. Кран просто снимает его с грузовика и устанавливает на опоры. Тем не менее, доставка полностью собранной фермы предполагает премиальную стоимость перевозки негабаритных грузов. И наоборот, доставка в разобранном виде осуществляется на стандартных прицепах в разобранном виде. Это сократит ваши расходы на перевозку, но увеличит объем работы на местах. Строительным бригадам приходится тратить несколько дней на скрепление элементов конструкции на месте. Вы должны тщательно рассчитать, какой метод дает наименьшую совокупную стоимость для вашего конкретного местоположения.

Разрешения и соблюдение требований

Соблюдение нормативных требований приводит к незначительным финансовым последствиям. Неспособность предвидеть затраты на получение разрешений задерживает реализацию проектов и приводит к перерасходу бюджета. Если ваш пешеходный мост соответствует требованиям ADA, вы должны соблюдать строгие требования к уклону. Возможно, вам придется построить обширные пандусы, что потребует больше земли и материалов. Исследования воздействия на окружающую среду также истощают бюджеты, особенно при перекрытии чувствительных водно-болотных угодий или рек, содержащих лосося. Местные муниципалитеты также могут требовать особых требований к инженерным уплотнениям, что вынуждает вас нанимать региональных консультантов для проверки планов производителя.

5. Ферменный мост в сравнении с альтернативными конструкциями (система оценки)

Когда выбирать ферменный мост

Фермы превосходны в конкретных структурных сценариях. Они остаются идеальным выбором для пролетов длиной более 40 футов, где промежуточные опоры невозможны или непомерно дороги. Если вам необходимо пересечь оживленный судоходный водный путь, глубокий скалистый овраг или главную автомагистраль, фермы окажутся исключительным преимуществом. Они перевозят тяжелые грузы на большие расстояния, используя невероятно эффективное распределение материала.

Ферма против систем Boardwalk

Вам следует оценить коммерческие системы тротуаров при движении по чувствительным водно-болотным угодьям или болотистой местности. Дощатые настилы имеют низкий профиль и используют несколько промежуточных опор фундамента. Если ваши экологические разрешения позволяют забивать небольшие сваи в грязь каждые 15 футов, имеет смысл построить дощатый настил. В этих конкретных сценариях с малым просветом коммерческая система тротуаров часто обеспечивает более низкую общую стоимость установки, чем одна массивная ферма с длинными пролетами.

Ферма против двутавровых мостов

Инженеры часто сравнивают фермы с традиционными мостами из двутавровых балок. В балочных мостах используются простые тяжелые стальные балки. Для очень коротких пролетов транспортных средств (менее 40 футов) балочные мосты часто стоят дешевле. Они требуют минимального времени на изготовление. Однако по мере увеличения пролета сплошные балки становятся невероятно тяжелыми и крайне неэффективными. Для более длинных пролетов фермы легко выигрывают за счет эффективности использования материалов. Открытая конструкция снижает собственный вес, обеспечивая при этом превосходную жесткость и гораздо лучшую архитектурную эстетику.

Заключение

Расчет точного бюджета инфраструктуры требует тщательного анализа множества пересекающихся переменных. Вы должны тщательно сбалансировать свой первоначальный выбор материалов с ограничениями по установке, специфичными для конкретного места. Дешевая деревянная конструкция сегодня может сэкономить капитал, но агрессивные процедуры технического обслуживания быстро истощат ваш эксплуатационный бюджет. Покупатели должны смотреть не только на базовую цену надстройки. Вам следует сосредоточиться исключительно на расчете истинной, окончательной «установленной стоимости» проекта.

Чтобы обеспечить успех проекта, четко определите параметры. Определите максимальную грузоподъемность, точную ширину пересечения и необходимую длину пролета в свету. Инвестируйте заранее в правильный геотехнический отчет о почве. Вооружившись этими достоверными данными, мы рекомендуем вам обратиться к опытной команде инженеров. Отправьте свои конкретные параметры, чтобы запросить комплексное, специфичное для конкретного объекта и поддающееся проверке предложение уже сегодня.

Часто задаваемые вопросы

Вопрос: Сколько времени занимает изготовление и установка ферменного моста?

Ответ: Для детального проектирования и тяжелого изготовления индивидуального проекта обычно требуется от 12 до 16 недель. И наоборот, готовые модульные варианты часто доставляются всего за несколько недель. Время сборки сайта сильно различается. Для установки полностью собранной пешеходной конструкции может потребоваться всего один день. Транспортные переходы в разобранном виде часто требуют нескольких недель тщательного крепления болтов и тщательной подготовки опор.

Вопрос: Являются ли сборные ферменные мосты дешевле, чем построенные по индивидуальному заказу?

О: Да, сборные варианты обычно стоят существенно дешевле. Производители получают значительную экономию за счет масштаба, производя стандартизированные взаимозаменяемые структурные компоненты. Этот оптимизированный процесс исключает затраты на индивидуальное проектирование и сокращает дорогостоящие часы изготовления по индивидуальному заказу. Покупатели получают проверенную, надежную конструкцию, не переплачивая за разовую проектную работу.

Вопрос: Каков стандартный срок службы моста со стальной фермой?

Ответ: Правильно обслуживаемая стальная конструкция легко может похвастаться стандартным расчетным сроком службы от 75 до более 100 лет. Условия окружающей среды и защитные покрытия строго определяют долговечность. Использование атмосферостойкой стали или горячеоцинкованной отделки значительно продлевает срок службы за счет активного предотвращения структурной коррозии. Регулярные проверки гарантируют, что мост останется полностью безопасным и функциональным на протяжении нескольких поколений.
