Инфраструктурные проекты имеют невероятно высокие ставки. Современные строители должны тщательно балансировать между высокой грузоподъемностью, жесткими ограничениями на площадке, строгим бюджетом и необходимой долговечностью. Теоретические модели, изучаемые в академических кругах, часто выглядят идеально на бумаге. Однако они часто сильно отличаются от требовательных реалий коммерческого гражданского строительства. На местах один-единственный просчет может привести к серьезным задержкам, масштабному перерасходу бюджета или катастрофическому структурному сбою. Чтобы обеспечить безопасность пользователей, планировщикам нужны практические, проверенные на практике решения, а не абстрактные теории.

В этом руководстве представлен комплексный план этапа принятия решений, предназначенный для менеджеров проектов, разработчиков и специалистов по муниципальному планированию. Вы узнаете, как именно оценивать сложные конструкции и делать осознанный выбор материалов. Мы также изучим эффективные методы закупок, чтобы гарантировать отказоустойчивую и устойчивую сборку с первого дня.

Ключевые выводы

• Структурная целостность. Прочность ферменного моста полностью зависит от эффективной триангуляции, эффективно распределяющей постоянные, действующие нагрузки и нагрузки окружающей среды между элементами растяжения и сжатия.

• Вариативность конструкции: выбор между фермами Pratt, Howe или Warren определяет эффективность использования материалов и возможности пролетов в зависимости от конкретных потребностей проекта.

• Модульная эффективность: использование предварительно спроектированных систем, таких как мост с ферменной фермой, значительно сокращает время развертывания и риски внедрения без ущерба для номинальной нагрузки.

• Соответствие требованиям и рентабельность инвестиций. Долгосрочный успех требует строгого соблюдения региональных технических стандартов (например, AASHTO) и стратегического выбора поставщиков для минимизации обслуживания в течение жизненного цикла.

Основная механика: что делает ферменный мост «прочным»?

Каждый инженерный проект начинается с определения основной бизнес-задачи. Чрезмерная инженерия конструкции приводит к потере ценных муниципальных или частных бюджетов. И наоборот, недостаточное проектирование влечет за собой катастрофическую ответственность и ставит под угрозу жизни. Ваша конечная цель — чистая структурная оптимизация. Вам нужна конструкция, которая будет надежно работать при максимальных нагрузках без увеличения требований к материалам.

В основе этой оптимизации лежит сила триангуляции. Жесткие треугольные элементы образуют основу прочного ферменного моста . В отличие от прямоугольных каркасов, треугольники не деформируются под воздействием больших сил. Когда вы прикладываете вес к прямоугольнику, он легко превращается в параллелограмм. Треугольники по своей природе сопротивляются этому эффекту сдвига. Они фиксируют геометрию на месте, передавая приложенный вес вниз к опорным абатментам.

Чтобы понять эти силы, мы должны различать растяжение и сжатие. Компоненты моста действуют вместе, чтобы управлять этими противоположными энергиями. Мы можем разбить механику следующим образом:

• Верхние пояса: эти верхние горизонтальные балки обычно выдерживают сжатие. Вес, падающий из-за движения, сжимает этих участников вместе.

• Нижние пояса: эти нижние горизонтальные балки выдерживают натяжение. Поскольку мост слегка прогибается под весом, нижние элементы вытягиваются наружу.

• Диагональные элементы: соединяют верхний и нижний хорды. Они чередуют растяжение и сжатие в зависимости от конкретного геометрического расположения.

Инженеры должны рассчитать две основные весовые категории. Статические нагрузки представляют собой собственный вес самого моста, включая стальные балки, настил и постоянные крепления. Динамические нагрузки представляют собой живые, движущиеся массы, такие как пригородный транспорт, тяжелые грузовые автомобили и толпы пешеходов. Однако гравитация — не единственный ваш враг. Соображения экологической нагрузки играют огромную роль в первоначальных расчетах напряжения. Вы должны учитывать боковой сдвиг ветра в открытых долинах. Вы должны проектировать сейсмическую активность в зонах разломов. В холодном климате необходимо рассчитать точный вес потенциального скопления снега и льда.

Оценка основных конфигураций фермы

Покупатели должны оценить различные структурные конфигурации, чтобы определить, какая система соответствует конкретным параметрам их объекта. Ни одна геометрия не решает все инженерные задачи. Тип фермы должен соответствовать длине вашего пролета, требованиям к нагрузке и бюджету материалов. В современном гражданском строительстве доминируют три наиболее распространенных решения.

Уоррен Трасс

Конфигурация Уоррена использует серию равносторонних треугольников. Такая геометрия сводит к минимуму общее количество необходимых элементов конструкции. Убрав вертикальные балки, он полностью полагается на диагонали, чередующиеся между растяжением и сжатием. Лучше всего подходит для длинных пролетов, когда необходимо уделять первоочередное внимание снижению веса и эффективности затрат на материалы. Он обеспечивает превосходную жесткость, не перегружая фундамент чрезмерной собственной нагрузкой.

Ферма Пратта

Конфигурация Пратта включает вертикальные элементы и диагональные элементы, наклоненные к центру пролета. Под нагрузкой вертикальные элементы испытывают сжатие, а диагональные — растяжение. Поскольку сталь исключительно хорошо выдерживает напряжение, но может прогибаться при сильном сжатии, использование более длинных диагональных элементов для выдерживания напряжения очень эффективно. Лучше всего подходит для стандартных автомобильных применений. Эту схему вы часто будете видеть на автомагистралях и муниципальных водных путях.

Хоу Трасс

Конфигурация Хоу выглядит как перевернутая конфигурация Пратта. Диагональные элементы наклонены от центра. Здесь вертикальные элементы испытывают напряжение, а более длинные диагональные элементы выдерживают сжатие. Исторически строители использовали дерево для диагоналей и железо для вертикалей. Сегодня эта конструкция используется в тяжелых стальных пролетах для особых случаев применения с высокими нагрузками. Лучше всего подходит для более коротких пролетов, требующих исключительно тяжелых и концентрированных нагрузок, таких как грузовые железнодорожные линии или маршруты тяжелого промышленного транспорта.

Ниже приведена краткая справочная таблица, в которой подробно описаны основные различия между этими тремя стандартными структурными конфигурациями.

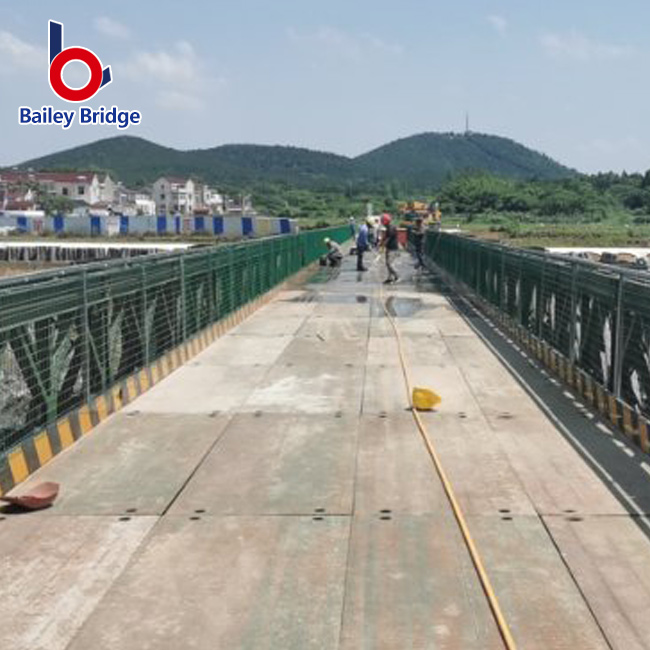

Роль модульной конструкции: мост с фермами Бейли

Традиционное строительство мостов часто требует изготовления конструкций, сваренных на месте. Этот подход требует больших трудозатрат, благоприятной погоды и длительных сроков. Сегодня специалисты по стратегическому планированию все чаще отдают предпочтение сборным модульным системам. Они предлагают весьма жизнеспособную и экономичную альтернативу как для временных, так и для постоянных установок.

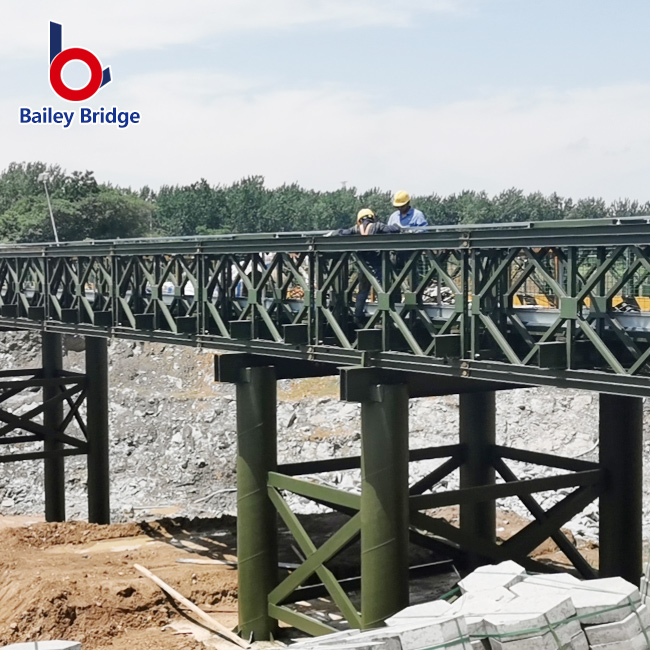

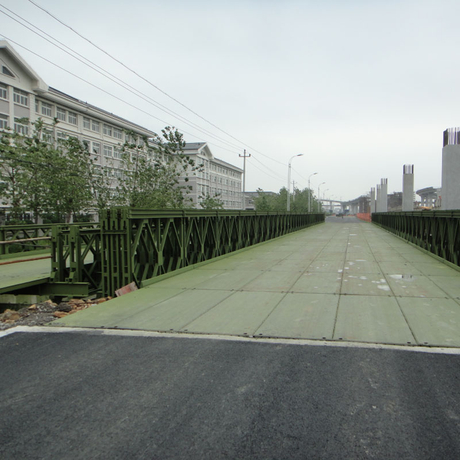

В авангарде этой модульной революции находится мост с фермами Бейли . Первоначально разработанная Дональдом Бейли во время Второй мировой войны для быстрого военного развертывания, эта система превратилась в основу коммерческого гражданского строительства. Это портативная сборная конструкция, построенная из взаимозаменяемых высокопрочных стальных панелей. Бригады соединяют эти панели с помощью прочных стальных штифтов, что полностью исключает необходимость сложной сварки на месте.

При оценке модульной системы менеджеры проектов должны учитывать три конкретных аспекта соотношения характеристик и результатов:

1. Масштабируемость: стандартизированные детали остаются полностью взаимозаменяемыми. Если потребность в трафике увеличится спустя годы после первоначальной постройки, вы можете укрепить конструкцию. Добавление дополнительных слоев или рядов боковых панелей легко увеличивает грузоподъемность задним числом.

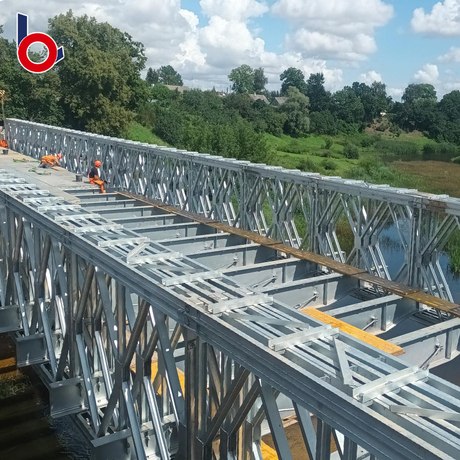

2. Скорость: бригады могут собирать эти мосты, используя базовую тяжелую технику. Вам не всегда нужны массивные специализированные краны. Это значительно сокращает общее количество рабочего времени, перерывы в работе объектов и время закрытия дорог.

3. Варианты использования: они превосходны в сценариях с высоким давлением. Они служат идеальными обходными путями в случае стихийных бедствий. Они идеально подходят для удаленных горнодобывающих и лесозаготовительных работ, требующих доступа тяжелых грузовиков. Более того, они блестяще функционируют в качестве временной и постоянной муниципальной инфраструктуры.

Стандарты выбора материалов и соответствия

Выбор правильного конструкционного материала определяет срок службы и порядок обслуживания вашего проекта. Мы оцениваем материалы на основе прочности на разрыв, устойчивости к воздействию окружающей среды и веса. Выбор между различными марками стали и алюминия коренным образом меняет инженерный подход.

Устойчивая к атмосферным воздействиям сталь, широко известная как Cor-Ten, обеспечивает исключительно высокую прочность. Со временем на нем намеренно образуется защитная ржавая патина. Этот окисленный слой защищает внутреннюю сталь от дальнейшего разрушения. Он требует чрезвычайно низких эксплуатационных расходов, что делает его идеальным для удаленных или труднодоступных мест. К оцинкованной стали применяется другой подход. Производители погружают стальные детали в расплавленный цинк. Это обеспечивает максимальную стойкость к суровым, агрессивным средам. Следует строго выбирать оцинкованные компоненты для прибрежных регионов, районов с высоким содержанием соли или дорог, сильно обработанных зимними противообледенительными солями.

Структурный алюминий предлагает отличную альтернативу. Он удивительно легкий и естественно устойчив к коррозии. Он не ржавеет, как необработанная сталь. Однако текучесть алюминия при более низких пороговых значениях веса по сравнению с тяжелыми стальными сплавами. Он служит идеальным материалом для пешеходных пролетов, мостов на полях для гольфа или экологически чувствительных зон, требующих установки с низким уровнем воздействия.

Помимо химии материалов, вы должны уделять приоритетное внимание безопасности и соблюдению нормативных требований. Инженерное дело — невероятно строгая дисциплина. Вы должны требовать инженерные чертежи с профессиональной печатью у лицензированных инженеров-строителей. Соблюдение региональных стандартов грузоподъемности, таких как рамки LRFD AASHTO (Американской ассоциации должностных лиц государственных дорог и транспорта), остается абсолютно не подлежащим обсуждению. Кроме того, вы должны пройти тщательный контроль сварных швов. Заводы должны использовать ультразвуковой или радиографический контроль, чтобы убедиться, что каждый сварной шов проходит правильно и без скрытых воздушных карманов.

Реалии реализации и риски внедрения

Безупречный дизайн на бумаге ничего не значит, если вам не удастся реализовать его на физическом уровне. Реалии на местах создают огромные проблемы. Руководителям проектов приходится ориентироваться на труднопроходимой местности, в изменчивой погоде и сложной логистике техники.

Геотехническая подготовка выделяется как наиболее критический фактор риска. Самые крепкие стальные пролеты рухнут, если фундамент выйдет из строя. Инженеры-геотехники должны проверить несущую способность грунта перед заливкой абатментов. Если фундаментный грунт смещается или бетонным опорам не хватает надлежащего армирования арматурой, вся конструкция оказывается под угрозой. Вы должны обезопасить землю, прежде чем преодолеть разрыв.

Логистика и транспорт представляют собой еще один уровень сложности. Перемещение негабаритных стальных балок на удаленную или труднодоступную рабочую площадку требует точной координации. Вам могут понадобиться специальные разрешения, сопровождение на шоссе или специализированные многоосные прицепы. В горных регионах узкие проселочные дороги могут полностью помешать доставке длинных непрерывных лучей. Эта реальность часто вынуждает проектировщиков использовать модульные конструкции панелей.

Наконец, вы должны выбрать подходящий метод запуска. Установка подъемного крана выполняется быстро, но требует доступа тяжелого оборудования непосредственно вдоль насыпи. Если местность слишком мягкая или крутая, чтобы выдержать 100-тонный кран, вам придется развернуться. Консольный запуск предлагает блестящую альтернативу. Бригады собирают мост на суше за устоем. Спереди прикрепляют легкий «пусковой нос». Используя катки и тяжелую технику, они медленно проталкивают мост через пропасть. Этот консольный метод широко распространен в модульных панельных системах.

Включение вашего производителя мостов или технического партнера в шорт-лист

Вы обеспечиваете долгосрочную надежность на раннем этапе закупок и оценки. Выбор надежного поставщика для проектирования и изготовления требует жесткой структуры принятия решений. Не основывайте свое решение исключительно на самой низкой начальной ставке. Вы приобретаете критически важную часть общественной инфраструктуры.

Ищите важные возможности поставщиков. Ведущий производитель имеет собственную команду инженеров и деталировщиков. Они должны нанимать сварщиков, сертифицированных AWS, и оперативно предоставлять прозрачную документацию по обеспечению и контролю качества (QA/QC). Кроме того, им нужен проверенный опыт поставок конкретного типа фермы, который вам нужен. Поставщику, специализирующемуся на легких пешеходных дорожках, может не хватать опыта для построения маршрута для тяжелых лесозаготовок.

Следите за тревожными сигналами во время процесса консультаций:

• Продавцы предлагают расплывчатые гарантии грузоподъемности вместо сертифицированных инженерных расчетов.

• Фирмы, которым не хватает индивидуальной настройки для конкретного участка, пытаются внедрить универсальный продукт в уникальную топографию.

• Поставщики не могут предоставить полные, понятные инструкции по установке и рекомендации на месте.

Вашим непосредственным следующим шагом будет сбор критически важных данных. Посоветуйте своей команде подготовить предварительное обследование объекта. Задокументируйте точную длину пролета, необходимую номинальную нагрузку и все ограничения доступа к объекту. Предоставление этих четких данных потенциальному производителю упрощает консультации и дает очень точные предварительные котировки.

Заключение

Создание прочной и надежной пролетной конструкции требует тщательного синтеза нескольких инженерных дисциплин. Вы должны выбрать правильную геометрическую конфигурацию, чтобы управлять растяжением и сжатием. Вы должны выбрать материалы, подходящие для данного объекта, способные противостоять местным экологическим угрозам. Используя эффективные методы развертывания, такие как модульная конструкция, вы можете значительно сократить время простоя на объекте и трудозатраты.

Никогда не забывайте, что максимальная долгосрочная прочность обеспечивается на этапе закупок. Тщательная проверка вашего партнера-производителя предотвращает катастрофические сбои и сводит к минимуму затраты на долгосрочное обслуживание. Вы не можете позволить себе обходных путей, когда от вашего проекта зависят общественная безопасность и тяжелая логистика.

Примите меры сегодня, чтобы защитить свои инвестиции в инфраструктуру. Свяжитесь со специализированным техническим консультантом или запросите оценку нагрузки для конкретного объекта и подробное ценовое предложение у сертифицированного производителя.

Часто задаваемые вопросы

Вопрос: Сколько времени занимает сборка сборного ферменного моста Бейли?

О: Время сборки сильно зависит от общей длины пролета и условий на месте. Однако быстрое развертывание является основным преимуществом. Обученная бригада, использующая базовую тяжелую технику, часто может собрать и запустить стандартную однопролетную модульную конструкцию всего за несколько дней-пару недель. Это значительно превосходит традиционные сварные конструкции.

Вопрос: Каков максимальный пролет стандартного моста со стальной фермой?

Ответ: Одиночный пролет без промежуточных опор обычно может составлять от 50 до 300 футов, в зависимости от конкретной геометрии и веса материала. Однако вы можете увеличить общую длину на неопределенный срок, используя конфигурации с несколькими пролетами. Размещая промежуточные бетонные опоры на водном пути или в долине, вы можете плавно соединить несколько пролетов.

Вопрос: Как рассчитать грузоподъемность ферменного моста?

Ответ: Инженеры используют передовое программное обеспечение для анализа методом конечных элементов (FEA) для моделирования сил. Они рассчитывают собственные нагрузки (вес конструкции) в зависимости от динамических нагрузок (движение транспорта и факторы окружающей среды). Они должны строго гарантировать, что эти расчеты соответствуют региональным транспортным нормам, таким как спецификации AASHTO LRFD, для подтверждения точных пределов веса.

Вопрос: Что дешевле построить мост с бетонными балками или мост со стальными фермами?

Ответ: Бетонные балки обычно требуют меньших первоначальных затрат на материалы. Однако стальные модульные системы предлагают огромные преимущества в скорости. Если учесть сокращение рабочего времени, минимальную аренду тяжелых кранов и возможность немедленного развертывания, сборные стальные конструкции часто становятся более экономичным выбором. Сталь особенно эффективна с точки зрения затрат на удаленных объектах, где заливка больших объемов бетона нецелесообразна.
