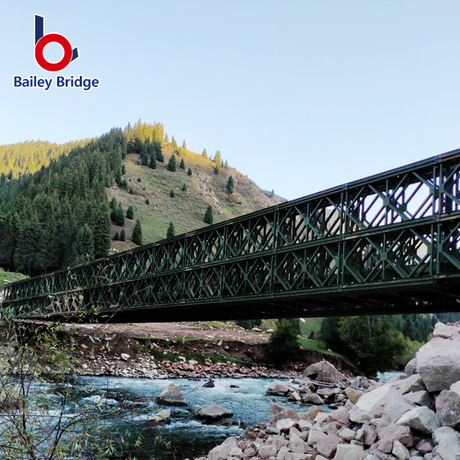

Руководители проектов, военные инженеры и разработчики инфраструктуры сталкиваются с критическими задержками при оценке временных или полупостоянных мостовых конструкций. Выбор неправильной конфигурации может привести к разрушению конструкции. Это также приводит к нарушениям требований или значительным задержкам в закупках. Основополагающей зависимостью модульных мостов является обратная корреляция между длиной пролета и допустимой нагрузкой. Понимание того, как различные типы панелей и конфигурации ферм меняют это уравнение, жизненно важно для точного проектирования. Вам нужны надежные способы соответствия требований к тяжелому оборудованию структурным реалиям. В этой статье представлена ​​строгая система оценки, сравнивающая стандартные модульные типы. Читатели узнают о структурных ограничениях и конкретных конфигурациях, необходимых для соответствия военной классификации нагрузок или стандартам коммерческих дорог. Мы разбираем матрицы ферм, типы панелей и ограничения на материалы, чтобы помочь вам в следующем развертывании. Внимательно просмотрите эти инженерные основы. Они помогают безопасно масштабировать пределы нагрузки, используя передовые структурные решения.

Ключевые выводы

• Обратная зависимость: по мере увеличения длины пролета собственная нагрузка конструкции занимает более высокий процент от общей несущей способности, экспоненциально снижая допустимую временную нагрузку.
• Вариации панелей: переход от традиционных стальных перемычек Compact 100 (CB100) к Compact 200 (CB200) обеспечивает увеличение предела текучести в среднем на 33% и увеличение возможностей пролета.
• Множители конфигурации: ограничения нагрузки и пролета определяются путем объединения ферм и этажей (например, одинарная-одинарная или тройная-двойная), что обеспечивает модульную масштабируемость на основе точных требований площадки.
• Реалии соответствия: оценщики должны учитывать усталость материала, допуск штифтов и местные нормативные стандарты (например, AASHTO или Еврокод) наряду с базовыми заявлениями производителя о мощности.

Базовые инженерные данные: длина пролета в сравнении с допустимой динамической нагрузкой

Каждый проект модульного моста начинается со строгих физических ограничений. Структурная система, охватывающая широкий разрыв, должна поддерживать собственный вес, прежде чем она сможет поддерживать внешний трафик. Инженеры называют этот собственный вес «собственным грузом». Пересекающиеся транспортные средства представляют собой живую нагрузку. По мере увеличения длины пролета необходимо добавлять больше стальных панелей, чтобы преодолеть зазор. Это напрямую увеличивает собственную нагрузку. Следовательно, собственная нагрузка потребляет более высокий процент от общего допустимого изгибающего момента. Этот компромисс экспоненциально ограничивает допустимую временную нагрузку.

Вы не можете оценить грузоподъемность, используя произвольные заявления о весе. Инженеры формируют эту оценку с помощью стандартизированных показателей. В военных целях команды полагаются на систему классификации военной нагрузки (MLC). Система MLC определяет отдельные классы нагрузки для колесных и гусеничных машин. Он учитывает расстояние между осями, площадь пятна контакта и вес автомобиля. Для стандартных нагрузок на коммерческие магистрали оценщики используют стандарт расчетной нагрузки HL-93. Критерии HL-93 гарантируют, что конструкции безопасно выдерживают тяжелые многоосные грузовые перевозки.

Теоретические максимальные пролеты часто предполагают идеальные статические условия. Однако реальная оценка требует строгих факторов безопасности. Движущиеся транспортные средства создают динамические силы. Резкое торможение создает серьезные продольные ударные нагрузки. Сильный ветер оказывает мощное боковое давление на панели моста. Стандартный мост Бейли воспринимает эти силы посредством специальных раскосов и транцов. Вы должны сильно отбросить теоретические ограничения, чтобы учесть динамические условия реального мира.

Вот иллюстративная диаграмма, показывающая, как допустимые временные нагрузки падают по мере увеличения пролетов в стандартных однополосных конфигурациях.

Типы панелей: сравнение Compact 100 и Compact 200 Steel Bailey Bridges

Выбор правильной базовой панели определяет весь результат проекта. Производители в основном производят два различных варианта модульных мостовых панелей. Понимание их точных размеров и структурного поведения предотвращает дорогостоящие ошибки в применении.

Компактный 100 (тип CB100/321)

CB100 представляет собой оригинальную линию модульного дизайна. Эти панели имеют стандартные размеры: 3,048 метра в длину и 1,448 метра в высоту (примерно 10 на 5 футов).

• Пролет и профиль нагрузки: Модель CB100 лучше всего подходит для пролетов короткой и средней длины. Инженеры обычно используют их для зазоров до 50 метров. Они эффективно справляются с умеренными нагрузками.
• Линза принятия решений: этот тип панели обеспечивает высокую экономическую эффективность. Он превосходно работает на площадках с очень ограниченными возможностями развертывания. Вы часто увидите, как их используют для пешеходных переходов, отвода легкового транспорта или отдаленных дорог для лесозаготовок.
• Распространенная ошибка: менеджеры проектов иногда выдвигают панели CB100 за пределы предполагаемого диапазона, чтобы сэкономить деньги. Это вызывает чрезмерное отклонение в середине пролета и ускоряет удлинение отверстия под штифт.

Compact 200 (тип CB200/HD200)

Современная тяжелая инфраструктура требует более высокой производительности. Панель CB200 отвечает этой потребности. Его длина составляет 3,048 метра, но высота увеличивается до 2,134 метра (примерно 7 футов).

• Пролет и профиль нагрузки: большая глубина стенки значительно увеличивает сопротивление изгибающему моменту. Модернизация стального моста с использованием панелей CB200 позволяет использовать одиночные пролеты длиной до 80 метров. Более толстые стальные элементы выдерживают более тяжелое движение с высоким клиренсом.
• Объектив принятия решений: CB200 служит современным отраслевым стандартом для тяжелой коммерческой логистики. Горнодобывающая деятельность во многом зависит от них. Они легко поддерживают объезд многополосных шоссе.

Структурные конфигурации: увеличение мощности за счет ферм и конструкции этажей

Вы не покупаете мост фиксированной емкости. Вы проектируете мощность на месте. Ограничения по нагрузке и пролету масштабируются модульно за счет объединения соседних ферм и штабелирования вертикальных этажей. Для описания этих матриц инженеры используют определенную номенклатуру.

В соглашении об именах сначала всегда указывается количество расположенных рядом ферм. На втором месте указаны вертикальные этажи. Например, «Double-Single» представляет собой две фермы, прикрепленные болтами бок о бок с каждой стороны настила, уложенные друг на друга на высоту одного этажа. Такое усиление конструкции напрямую решает конкретные проблемы с нагрузками и пролетами.

Одиночная ферма, одноэтажная (SS)

В конфигурации SS используется одна линия панели на каждую сторону. Он обслуживает очень короткие пролеты, обычно максимальная длина которых составляет около 15 метров. Он выдерживает легкий вес транспортных средств. Команды выбирают матрицу SS из-за ее невероятной скорости сборки. Небольшая команда может запустить мост СС за несколько часов. Однако он обеспечивает самую низкую общую грузоподъемность.

Двойная одноэтажная ферма (DS) и двухэтажная двухэтажная ферма (DD)

Когда длина пролетов увеличивается до диапазона от 20 до 40 метров, собственная нагрузка становится более заметной. Оценщики часто используют здесь мостики в конфигурациях DS или DD. Добавление второй соседней фермы резко увеличивает сопротивление изгибающему моменту. Конфигурация DD включает второй уровень панелей сверху. Это существенно укрепит конструкцию. Он идеально сочетает скорость сборки с необходимостью перемещения стандартных коммерческих грузов.

Тройная ферма, двухэтажная (TD) и усиленные пояса (TDR)

Экстремальные операции требуют экстремальных конфигураций. В матрице TD используются три расположенные рядом фермы, расположенные на двух этажах. Инженеры используют конструкции TD и TDR (усиленные) для максимальных пролетов, приближающихся к 80 метрам. Они также используют их для поддержки экстремально тяжелых перевозок. Такого уровня поддержки требуют основные боевые танки и тяжелые карьерные сочлененные самосвалы.

Несмотря на то, что грузоподъемность достигает максимального уровня, недостатки существенны. Конфигурации TD требуют специального монтажного оборудования. Они требуют гораздо больших площадок для запуска на ближнем берегу. Кроме того, они генерируют значительно большие объемы поставок из-за большого количества деталей.

Критические аспекты оценки закупок

Проектирование ферм решает только половину проблемы. Команды по закупкам должны тщательно изучить более тонкие технические аспекты, чтобы обеспечить долгосрочную жизнеспособность. Выбор материала напрямую влияет на штраф за собственный вес.

Материалы и ширина настила

Выбор настила радикально меняет характеристики моста. Стандартные стальные ортотропные настилы обеспечивают превосходную долговечность. Они обеспечивают исключительное соотношение прочности и веса. В ортотропных конструкциях используются закрытые стальные ребра, приваренные к верхней пластине. Это очень эффективно распределяет нагрузку на колеса, сохраняя при этом низкий собственный вес.

И наоборот, деревянный настил представляет собой более дешевую альтернативу. Однако древесина добавляет существенный собственный вес. Он также требует частой замены при интенсивном движении. Кроме того, вы должны учитывать ширину колоды. Расширение конструкции для размещения двух полос движения увеличивает вес платформы вдвое. Это также подвергает большую площадь поверхности боковым ветровым нагрузкам. Расширение моста напрямую уменьшает его максимально допустимую длину пролета.

Марки материалов и пределы усталости

Качество необработанной стали определяет структурную безопасность. Тщательно оцените необходимость использования высокопрочных марок стали, таких как Q345 или Q460. Высокопрочная конструкционная сталь противостоит остаточной деформации при огромных нагрузках. Вы должны предостеречь своих специалистов по закупкам от использования более дешевых и низкокачественных материалов. Панели низкого качества могут легко пройти испытание на статическую нагрузку в первый же день. Однако они быстро выходят из строя при многоцикловой усталости. Непрерывная погрузка и разгрузка тяжелых грузовиков вызывают микроскопические трещины под напряжением в стали низкого качества.

Согласование нормативных требований и соответствия

Критерии включения в короткий список должны отдавать приоритет нормативному согласованию. Проверьте наличие независимых сертификатов. Действующие производственные стандарты ISO и маркировка CE подтверждают заводской контроль качества. Кроме того, любой мост, предназначенный для общественного транспорта, должен соответствовать национальным нормам проектирования. Убедитесь, что инженерные модели строго соответствуют стандартам AASHTO LRFD или нормам Еврокода.

Реалии реализации, риски сборки и дальнейшие шаги

Теоретические конструкции в конечном итоге сталкиваются с грязью и грязью. Вы должны быть готовы к физическим ограничениям, специфичным для конкретного объекта. Плохое планирование запуска нарушает сроки проекта.

Размер сайта и методы запуска

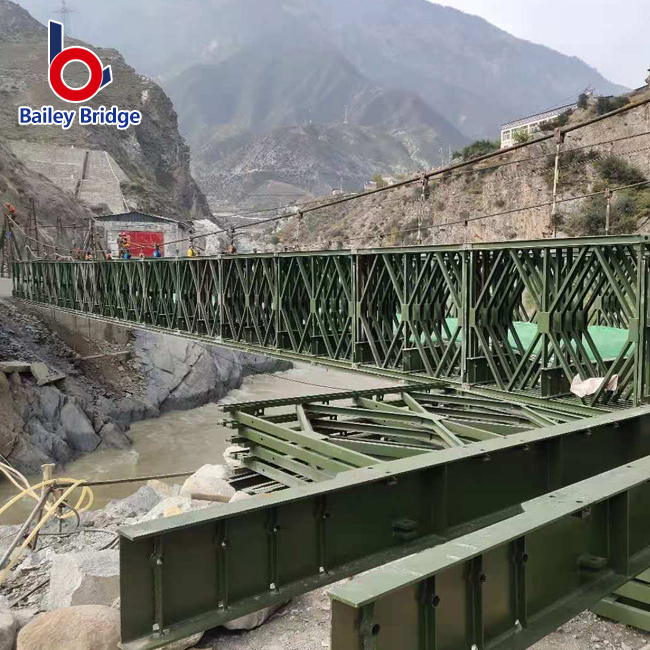

Инженеры редко поднимают тяжелые модульные конструкции на место с помощью кранов. Вместо этого они используют консольный метод запуска. Бригады собирают мост на ближнем берегу на роликовых опорах. Спереди прикрепляют легкий «пусковой нос». Бульдозер или экскаватор толкает всю сборку через зазор.

Этот метод требует огромного промежуточного пространства. Вам понадобится ровная площадка на ближайшем берегу, примерно равная длине толкаемого моста. Если вы сталкиваетесь с ограниченной гористой местностью, это требование к занимаемой площади может полностью дисквалифицировать некоторые конструкции с большими пролетами.

Износ и прогиб штифта

Модульные панели соединяются с помощью тяжелых стальных штифтов. 60-метровый мост содержит десятки шарниров. Каждое соединение имеет крошечный допуск на обработку. На больших пролетах этот совокупный допуск вызывает структурное «провисание» или прогиб. Многоцикловое движение ускоряет износ штифтов. Протоколы регулярных проверок должны измерять прогиб в середине пролета, чтобы гарантировать, что конструкция остается в безопасных эксплуатационных пределах.

Логика включения в шорт-лист

Прежде чем привлекать производителей, команды по закупкам должны следовать строгой схеме оценки. Используйте эту пошаговую логику:

1. Определите точную максимальную ширину зазора: измеряйте расстояние от твердой опорной поверхности до твердой опорной поверхности, а не только от кромки воды.
2. Определите самую большую нагрузку на одно транспортное средство: различайте максимальную нагрузку на ось и общую полную массу автомобиля. Нагрузка на ось определяет прочность палубы; Общий вес определяет конфигурацию фермы.
3. Определите необходимую ширину полосы движения и срок ее службы: укажите, является ли проект временным (месяцы) или постоянным (десятилетия).
4. Запросите инженерные данные для конкретного объекта: попросите производителей, включенных в короткий список, предоставить подробные чертежи общего вида (GA), основанные исключительно на первых трех переменных.

Заключение

• Признайте матрицу: модульная система мостов никогда не является универсальным продуктом. Обратная зависимость между собственной и динамической нагрузкой определяет все.
• Согласуйте конфигурации с реальностью: окончательный предел нагрузки полностью зависит от выбранного типа панели (CB100 или CB200) и выбранной вами конфигурации ферменного этажа.
• Требуйте прозрачных данных: отдайте предпочтение производителям, которые предоставляют прозрачные инженерные расчеты для конкретного объекта. Откажитесь от поставщиков, которые предоставляют только общие диаграммы мощности для наилучшего сценария.
• План запуска: заблаговременно обеспечить достаточную площадь плацдарма. Консольный метод зависит от ваших потребностей в подготовке площадки.
• Примите меры: свяжитесь с квалифицированной командой технических специалистов по продажам сегодня. Укажите конкретные размеры зазора, целевые требования MLC и ширину полос, чтобы получить оценку индивидуальной конфигурации.

Часто задаваемые вопросы

Вопрос: Какова абсолютная максимальная пролетность стандартного моста Бейли?

О: Теоретический максимум для стандартного одинарного пролета без опор составляет примерно 80 метров. Инженеры достигают этого, используя панели Compact 200 в конфигурации с тройной фермой и двухэтажным армированием (TDR). Однако доведение до этого 80-метрового экстрима резко увеличивает собственный вес, что существенно снижает допустимую живую грузоподъемность.

Вопрос: Могут ли мосты выдержать вес тяжелых военных танков?

А: Да. Они регулярно имеют дело с тяжелыми бронетанковыми подразделениями. Однако размещение основных боевых танков требует строгого соблюдения требований Классификации военной нагрузки (MLC). Танкам обычно требуется рейтинг MLC-70 или выше. Для достижения этого при умеренном зазоре обычно требуется конфигурация Triple-Double (TD) или усиленная конфигурация, чтобы безопасно справиться с площадью гусеницы и весом.

Вопрос: Как ширина настила влияет на соотношение пролета и нагрузки?

Ответ: Расширение однополосной конструкции до двухполосной значительно увеличивает собственный вес конструкции. Для этого требуются гораздо более длинные и тяжелые транцы (поперечины). Это также подвергает более широкий профиль воздействию боковых ветровых нагрузок. Следовательно, двухполосные конструкции имеют значительно более короткие пределы максимального пролета по сравнению с однополосными моделями.

Вопрос: Имеют ли временные стальные мосты с замком другой предел нагрузки, чем постоянные?

А: Да. Пределы нагрузки учитывают усталостную долговечность. Временный мост часто может безопасно выдерживать пиковые максимальные нагрузки в течение короткого времени. Постоянные установки требуют более строгих требований и уменьшенных запасов безопасности. Это защищает стальные элементы от многоцикловой усталости, вызванной непрерывными циклическими нагрузками в течение десятилетий ежедневного движения.
