Переход от приобретения моста Бейли к физическому развертыванию сопряжен со значительными инженерными и логистическими рисками. Хотя их модульная конструкция обеспечивает быструю сборку, выбор неправильного метода установки может быстро привести к задержке проекта, перерасходу средств или катастрофическим разрушениям конструкции. Каждый пробел представляет собой уникальные проблемы. Прежде чем начинать работу, вы должны учитывать физику местности, доступ к оборудованию и различные требования к полезной нагрузке. В этом руководстве оцениваются стандартные методы установки, доступные сегодня. Мы формулируем оперативные требования, ограничения местности и основные стратегии снижения рисков, необходимые для безопасного и соответствующего требованиям развертывания. Вы научитесь правильно оценивать условия на объекте. Мы поможем вам сбалансировать трудовые ограничения и использование тяжелого оборудования. В конечном итоге эта система позволит вам доработать методологию, адаптированную именно к вашему сценарию пересечения.

Ключевые выводы

• **Консольный метод запуска** остается отраслевым стандартом для преодоления пропастей без необходимости использования тяжелой техники на противоположном берегу, хотя он требует значительного свободного пространства сзади.
• **Подъем краном** обеспечивает самое быстрое развертывание стального моста, но строго ограничен доступом к дороге, несущей способностью грунта и затратами на мобилизацию оборудования.
• Выбор метода должен быть продиктован тщательным обследованием площадки, оценкой ширины зазора, перепадов высот берега и требованиями классификации нагрузки (ссылаясь на такие стандарты, как FM 5-277).
• Снижение рисков во время установки требует точных расчетов противовесов, стартовых носов и размещения роликов.

Оценка места перед установкой и критерии успеха

Определение деловых и инженерных предпосылок является обязательным перед выбором метода сборки. Профили местности существенно ограничивают ваши возможности методологии. Вы должны тщательно оценить устойчивость берега и несущую способность почвы. Опорным плитам требуется твердая почва для эффективного распределения массивных структурных нагрузок. Всегда заранее определяйте доступную зону плацдарма на домашнем банке. Ограниченное рабочее пространство немедленно исключает использование некоторых методов запуска.

Специалисты по планированию обычно сопоставляют сжатые сроки проекта с высокими затратами на оборудование. Тяжелые краны требуют чрезвычайно высоких сборов за мобилизацию. Напротив, полуручной роликовый запуск требует больше рабочего времени. Однако они значительно уменьшают вашу зависимость от специализированной техники. Вы должны убедиться, что выбранный вами метод соответствует стандартной классификации нагрузок. Полевой устав армии США (FM 5-277) обеспечивает здесь авторитетную основу. Пределы структурных допусков на этапе запуска в конечном итоге диктуют соблюдение технических требований.

Параметры оценки сайта

Консольный метод запуска (стандартный подход)

Соберите конструкцию на качающихся катках, расположенных на ближайшем берегу. Постепенно протолкните его через зазор, используя легкий стартовый нос. Этот метод хорошо себя зарекомендовал в сложных топографиях. Он представляет собой идеальный вариант использования для глубоких оврагов и рек с быстрым течением. Это прекрасно работает, когда тяжелая техника не может добраться до дальнего берега. Основное преимущество полностью устраняет необходимость в массивном подъемном оборудовании. Кроме того, процесс остается легко масштабируемым для различных длин пролетов.

Основное ограничение связано со значительными требованиями к заднему пространству. Вам нужна площадка за абатментом, равная всей длине моста плюс стартовая носовая часть. Неправильный расчет точки баланса создает серьезный структурный риск. Правильные расчеты противовеса остаются абсолютно необходимыми. Если пусковые ролики выходят из строя под действием возрастающего веса, легко может произойти катастрофический опрокидывание конструкции.

Выполните следующие стандартные шаги во время запуска кантилевера:

1. Соберите стартовую носовую часть из легких каркасных панелей.
2. Установите качающиеся ролики, точно выровняв их по опоре исходного берега.
3. Подсоедините основные панели мостика к задней части стартовой носовой части.
4. Постепенно продвигайте конструкцию вперед, используя лебедки или вручную.
5. Включите приемные ролики на дальнем берегу.
6. Снимите стартовую носовую часть и опустите мост на постоянные опоры.

Всегда дважды проверяйте выравнивание роликов перед началом толкания. Неправильно выровненный ролик может защемить нижний пояс панелей. Это вынуждает сборочную группу остановить работу и повторно поднять конструкцию в середине запуска.

Способы подъема и подъема краном

Полностью или частично соберите стальной мост на твердой земле. Для его подъема используйте одинарные или двойные сверхмощные краны. Расположите модульную конструкцию непосредственно на предварительно изготовленных абатментах. Этот метод идеально подходит для автомобильных эстакад и городских аварийных замен. Короткопролетные промежутки с подъездными дорогами с твердым покрытием также значительно выигрывают от этого подхода.

Основным преимуществом является максимальная скорость установки. Это полностью сводит к минимуму необходимость в стартовом носу. Вы также избегаете использования обширных задних противовесов. Однако основное ограничение связано с непомерно высокими затратами на мобилизацию. Вам нужна устойчивая площадка, способная безопасно выдерживать выносные опоры 50-тонного крана. Мягкая грязь или неуплотненный гравий могут привести к поломке выносных опор во время подъема.

Реалии реализации требуют тщательного планирования такелажа. Распорные балки предотвращают деформацию шасси во время подъема. Они также предотвращают скручивание модульных панелей в воздухе. Синхронизация двойных кранов требует исключительного взаимодействия между операторами.

• Проверьте грузоподъемность: учтите вес такелажа вдоль панелей моста.
• Проверьте скорость ветра: панели подвесного моста действуют как массивные паруса. Никогда не поднимайте груз при сильном ветре.
• Используйте слоганы: Наземные бригады должны управлять подвешенным грузом с помощью сверхпрочных тросов.

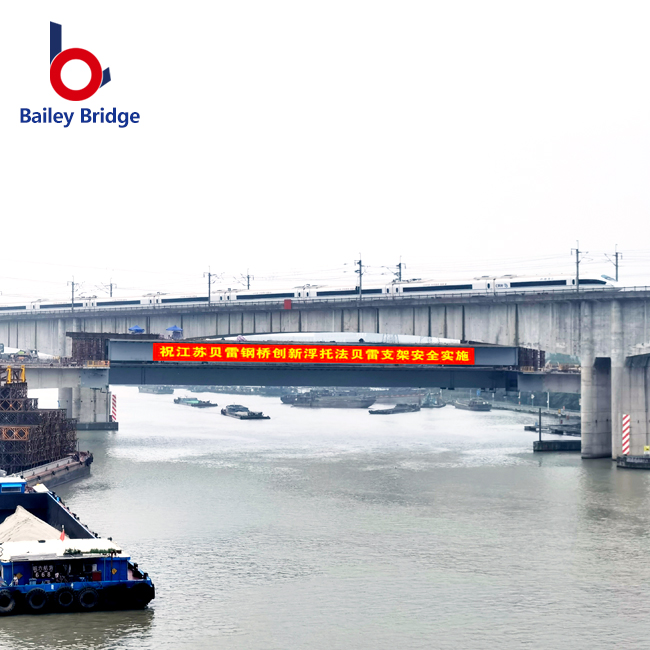

Понтонные и плавучие установки

Используйте плавучие понтоны или баржи для поддержки пролета. Бригады строят конструкцию и постепенно перемещают ее по широким водоемам. Этот подход идеально подходит для очень широких переправ через реки. В таких масштабных сценариях стандартный запуск кантилевера превышает безопасные пределы отклонения конструкции. Ключевое преимущество полностью обходит стандартные ограничения максимального диапазона. Без поддержки запуски просто не смогут безопасно преодолеть такие расстояния.

Однако плавающий метод остается весьма уязвимым для природных сил. Быстрые водные течения и приливные изменения постоянно угрожают стабильности. Суровые погодные условия могут остановить работу без предупреждения. Реалии реализации требуют постоянной стабилизации водной среды. Вы должны надежно закрепить баржи против течения реки.

Точная синхронизация сборки на берегу и позиционирования на воде гарантирует успех. Команды должны регулировать плавучесть понтона по мере увеличения веса моста. Откачка воды в балластные цистерны или из них поддерживает уровень палубы. Неспособность правильно управлять плавучестью создает огромное напряжение сдвига на стыках панелей. Всегда внимательно следите за сводками погоды, прежде чем приступать к плавучей установке.

Стандарты снижения рисков, безопасности и соответствия

Строго придерживайтесь установленных стандартов военного и гражданского строительства. Принципы Полевого устава армии США (FM 5-277) диктуют правильную последовательность сборки. Эти авторитетные структуры обеспечивают безопасность персонала на каждом этапе. Постоянно следите за провисанием стартовой носовой части. Гравитация тянет неподдерживаемый передний конец вниз, когда он пересекает зазор. Убедитесь, что он успешно зацепляется с приемными роликами дальнего берега и не прогибается. Если носовая часть коснется опорной поверхности, немедленно отрегулируйте высоту домкрата.

Переход к постоянному техническому обслуживанию предполагает соблюдение определенных протоколов после установки. Вы должны аккуратно установить мост на подшипники. Используйте синхронизированные гидравлические домкраты, чтобы равномерно опустить конструкцию. Проверьте все допуски на штифты панели, чтобы убедиться в жесткости конструкции. Ослабленный штифт снижает всю несущую способность.

Установите график плановых проверок сразу после развертывания. Активное техническое обслуживание обеспечивает долгосрочную эксплуатационную эффективность. Ежемесячно проверяйте фрамуги, раскосы и пластины палубы. Повторно затяните все ослабленные болты, обнаруженные во время плановых проверок. Проактивная культура безопасности предотвращает перерастание незначительного износа в серьезный структурный отказ.

Схема принятия решений: составление шорт-листа вашего метода сборки

Тщательно оцените матрицу затрат и результатов. Вы должны сопоставить рабочее время с арендой оборудования. Консольный запуск требует большого количества рабочей силы и минимального количества оборудования. Подъем крана требует дорогостоящей аренды, но значительно ускоряет развертывание. Проверка подрядчиков по установке предотвращает дорогостоящие ошибки при развертывании. Спросите потенциальных партнеров об их конкретном опыте работы. Они должны понимать различные классы нагрузок и сложные типы местности.

Запросите примеры пролетов, аналогичных размерам вашего проекта. В качестве следующего шага начните геотехническое обследование объекта. Запросите схемы САПР для конкретного метода у производителя конструкций. Визуализация последовательности развертывания помогает заранее выявить узкие места в логистике.

Матричная диаграмма «затраты-результат»

Сделайте следующие действенные шаги, чтобы завершить свой проект. Во-первых, получите сертифицированный отчет о состоянии почвы для обоих береговых устоев. Во-вторых, подготовьте комплексную оценку рисков, охватывающую местные погодные условия. В-третьих, проконсультируйтесь с производителем моста, чтобы уточнить точные формулы противовеса, необходимые для вашего конкретного пролета.

Заключение

Правильный метод установки редко зависит от предпочтений. Физика местности диктует ваш окончательный оперативный выбор. Бюджетные ограничения и ограничения доступа также играют важную роль в процессе принятия решений. Кантилеверный запуск остается наиболее универсальным подходом в мире. Это эффективно решает проблемы доступа. Подъем краном обеспечивает непревзойденную скорость, при этом объекты остаются полностью доступными для тяжелого транспорта. Понтонные катера покоряют широкие реки, которые не поддаются использованию обычных мостов.

Чтобы выполнить безупречную установку, выполните следующие важные шаги:

• Проведите тщательное геотехническое обследование обоих берегов приземления.
• Прежде чем заказывать детали, рассчитайте точные размеры рабочей зоны.
• Приведите требования к классу нагрузки в соответствие с признанными стандартами, такими как FM 5-277.
• Разработайте точный план противовеса и такелажа.

Всегда консультируйтесь с сертифицированным инженером по мостам. Попросите производителя конструкций провести тщательное технико-экономическое обоснование. Завершите разработку чертежей развертывания, прежде чем мобилизовать на объект полевые бригады.

Часто задаваемые вопросы

Вопрос: Какова минимальная площадь плацдарма, необходимая для консольного метода запуска?

Ответ: По общему правилу требуется площадь плацдарма, равная общей длине мостика плюс длина стартовой носовой части. Это пространство позволяет экипажам безопасно собирать панели и прикреплять противовесы. Тем не менее, инженерные расчеты для конкретной площадки остаются обязательными для проверки точных размеров зазоров.

Вопрос: Сколько времени занимает установка стального моста Бейли?

О: Сроки установки полностью зависят от выбранного способа. Консольные методы обычно занимают несколько дней, если их выполняют обученные бригады. И наоборот, предварительно собранные пролеты, поднятые краном, можно поднять и закрепить за считанные часы, если подготовка площадки уже завершена.

Вопрос: Можно ли установить мосты без тяжелой техники?

О: Да, мостики можно установить с использованием минимального оборудования. Ролики, гидравлические домкраты и просто рабочая сила могут успешно выполнить консольный пуск. Однако использование легких механических средств, таких как электрические лебедки, представляет собой современный стандарт повышения безопасности и эффективности на объекте.

Вопрос: Что будет, если на месте установки будут неровные берега?

О: Неровные банки требуют тщательной подготовки площадки перед началом установки. Бригады используют специальные деревянные опоры и регулируемые опорные плиты для выравнивания зоны подготовки. Правильная планировка местности является обязательным условием перед установкой пусковых катков, чтобы предотвратить перекос конструкции.
