Конструктивный дизайн моста в конечном итоге определяет его успех или неудачу. Эти массивные конструкции служат основой современного гражданского строительства. Они заслужили огромное уважение, обеспечивая невероятно высокое соотношение нагрузки к весу. Мы также ценим их непревзойденную структурную эффективность. На протяжении веков эти геометрические чудеса связывали отдаленные поселения и позволяли тяжелому транспорту преодолевать непроходимую местность.

Для менеджеров проектов, инженеров-строителей и муниципальных планировщиков жизненно важен выбор правильной структуры проектирования. Выбранная вами структура напрямую определяет долгосрочные капитальные и операционные затраты. Это жестко влияет на соблюдение техники безопасности и сложные сроки строительства. Плохая конфигурация может сильно раздуть бюджеты и серьезно задержать развертывание критически важной инфраструктуры.

Наша цель — разрушить конкретные механические принципы, создающие эту огромную силу. Мы переведем базовую физику в поддающиеся проверке критерии оценки проекта. Вы узнаете, как геометрические конструкции максимизируют грузоподъемность. В конечном итоге вы узнаете, как выбрать точную конфигурацию конструкции, соответствующую вашим требованиям к динамическим нагрузкам.

Ключевые выводы

• Триангуляция распределяет напряжение: геометрическая конструкция преобразует изгибающие моменты в управляемые силы растяжения и сжатия, обеспечивая максимальную грузоподъемность при минимальном использовании материала.

• Конструкция определяет применение: варианты Уоррена, Пратта и Хоу предлагают определенные преимущества для различных длин пролетов и требований к динамическим нагрузкам.

• Модульность ускоряет внедрение: стандартизированные компоненты (например, ферменный мост Бейли) значительно сокращают время сборки на месте и затраты на рабочую силу.

• Техническое обслуживание является основным компромиссом: несмотря на свою высокую долговечность, сложная сеть соединений требует тщательного постоянного контроля на предмет коррозии и усталости.

1. Основная механика: почему ферменная конструкция превосходит производительность

Понимание структурной инженерии требует внимательного изучения простой геометрии. Физика триангуляции составляет абсолютную основу этих структур. Если надавить на квадрат, он быстро превратится в параллелограмм. Углы легко меняются под нагрузкой. Треугольник ведет себя иначе. Вы не можете исказить треугольник, не изменив физически длину его сторон. Эта геометрическая реальность делает треугольники по своей природе жесткими и очень устойчивыми.

Хорошо спроектированный ферменный мост опирается на именно эту жесткость, чтобы выдерживать экстремальные веса. Он управляет поступающими силами, активно разделяя их на две отдельные категории: напряжение и сжатие.

1. Силы сжатия: эти силы сжимают материалы вместе. В типичном пролете вес трафика давит вниз, вызывая сжатие верхних поясов.

2. Силы натяжения: эти силы разрывают материалы. Когда верхняя часть прижимается друг к другу, нижние аккорды растягиваются наружу, поглощая напряжение.

Эта интеллектуальная дисперсия предотвращает локализацию слабых мест. Осевые силы плавно передаются через верхнюю и нижнюю хорды. В результате конструкция выдерживает огромные динамические нагрузки. Тяжелые грузовые поезда и коммерческие транзитные транспортные средства могут безопасно пересекать дорогу, не вызывая коробления конструкций. Нагрузка распределяется по нескольким взаимосвязанным треугольникам, а не концентрируется в одном месте.

Кроме того, эта конструкция обеспечивает невероятное соотношение прочности и веса. Мы должны обсудить экономические преимущества пустого пространства. Мосты из цельных балок требуют огромного количества тяжелого сырья. Геометрические сети размещают сталь только там, где этого требуют активные силы. Используя пустое пространство, эти конструкции достигают огромной прочности, используя значительно меньше сырья.

2. Категории решений: оценка стандартных конструкций ферменных мостов

Инженеры не используют одну универсальную конфигурацию для каждого проекта. Различные пролеты и типы нагрузок требуют различных геометрических схем. Мы классифицируем их на несколько общих категорий решений. Каждая планировка имеет определенные преимущества.

Конфигурация Пратта включает вертикальные элементы, действующие на сжатие, и диагональные элементы, действующие на растяжение. Поскольку сталь лучше выдерживает растяжение, чем сжатие, элементы диагонального растяжения могут быть тоньше и легче. Эта конкретная установка оказывается очень рентабельной для пролетов до 250 футов. В нем используется меньше стали, что делает его экономически привлекательным для автомобилей средней дальности.

Конфигурация Уоррена использует равносторонние треугольники. Он имеет чередующиеся диагонали растяжения и сжатия. Эта компоновка превосходно справляется со сбалансированными тяжелыми грузами. Это также значительно упрощает изготовление. Поскольку размеры элементов одинаковы, производители могут производить их быстрее. Такое единообразие ускоряет весь процесс цепочки поставок.

Конфигурация Хоу использует немного другой подход. Его диагонали обращены в сторону, противоположную дизайну Пратта. Здесь диагональные элементы работают при сжатии, а вертикальные элементы выдерживают растяжение. Исторически сложилось так, что строители использовали эту планировку для гибридных конструкций из дерева и железа. Сегодня инженеры предпочитают его в конкретных железнодорожных применениях для тяжелых условий эксплуатации. Он работает исключительно хорошо, когда сопротивление локальному сжатию имеет высший приоритет.

Вы должны тщательно оценить свои возможности. Руководствуйтесь своим решением, сопоставляя ожидаемую динамическую нагрузку с правильной геометрической конфигурацией. Автомобильное движение, пешеходные дорожки и линии тяжелого железнодорожного транспорта оказывают разное воздействие.

Сравнение конфигураций конструкции

3. Материальная экономика и структурная продолжительность жизни

Современная инфраструктура во многом зависит от передовой металлургии. Сталь остается бесспорным стандартом для этих каркасов. Он предлагает идеальный баланс предела текучести, устойчивости к растяжению и окупаемости инвестиций в течение всего жизненного цикла. Однако необходимо выбрать правильный тип стали.

• Углеродистая сталь: обеспечивает превосходную базовую прочность и доступность. Однако для предотвращения ржавчины требуется регулярная покраска и обработка поверхности.

• Устойчивая к атмосферным воздействиям сталь: со временем образует естественную защитную ржавую патину. Этот слой защищает внутреннюю сталь от дальнейшей коррозии. Это требует больше первоначальных затрат, но значительно снижает бюджеты на долгосрочное обслуживание.

Помимо сырья, предварительное изготовление дает огромные преимущества. Современные компоненты подвергаются сварке и резке под контролем завода. Эта контролируемая среда снижает количество человеческих ошибок на месте. Это также обеспечивает абсолютное соответствие строгим структурным допускам, например, предусмотренным стандартами AASHTO. Когда компоненты прибывают на место, они идеально подходят друг к другу.

Однако вам придется столкнуться с реалиями реализации. Транспортировка крупных сборных стальных поясов представляет собой логистические проблемы. Отдаленные места или стесненные городские строительные площадки затрудняют доставку. Планировщики должны тщательно планировать транзитные маршруты. Они должны обеспечить, чтобы большие бортовые грузовики могли преодолевать крутые повороты и крутые подъемы, чтобы добраться до зоны развертывания.

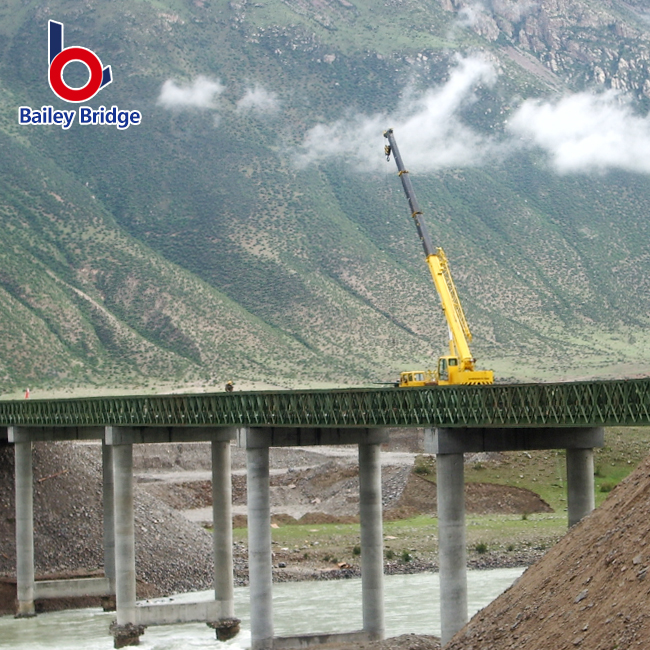

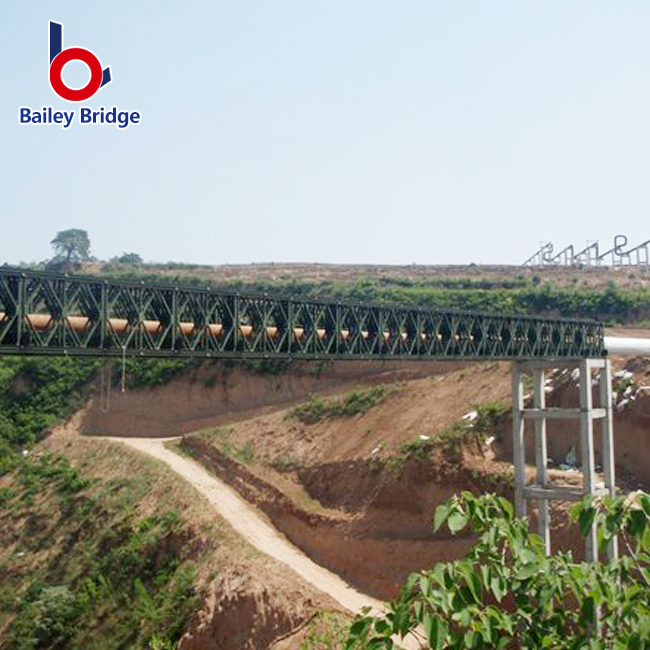

4. Мост с фермами Бейли: быстрое развертывание и масштабируемость

Когда время и доступность создают серьезные проблемы, инженеры обращаются к конкретным модульным конструкциям. Стандартизированный мост с фермами Бейли обеспечивает исключительную гибкость. Первоначально разработанная для использования в военных целях во время Второй мировой войны, эта предварительно спроектированная модульная конструкция произвела революцию в быстром развертывании инфраструктуры.

Сегодня эта модульная система служит нескольким ключевым коммерческим приложениям. Муниципалитеты полагаются на них при экстренной замене инфраструктуры после наводнений или землетрясений. Строительные фирмы используют их для создания временных подъездных дорог через реки. Развивающиеся регионы активно используют их для проектов развития сельских районов, куда не может добраться тяжелая техника.

При оценке этой модульной системы необходимо учитывать два важных аспекта:

• Масштабируемость: вы можете легко подключать стандартизированные компоненты для увеличения общего диапазона. Вы также можете складывать панели рядом или вертикально, чтобы увеличить грузоподъемность. Вы достигаете этого, не требуя индивидуальной реинжиниринга.

• Эффективность труда: рабочие могут собирать эти модульные секции, используя стандартные ручные инструменты. Экипажи могут запустить завершенный пролет через разрыв консольным методом. Это устраняет необходимость в массивных и дорогих тяжелых кранах. Такой подход значительно снижает эксплуатационные расходы на установку.

5. Оценка рисков проекта и компромиссов при обслуживании

Ни один структурный проект не существует без присущих ему компромиссов. Мы должны подходить к этим основам с доверием и прозрачностью. Понимание «против» обеспечивает лучшее долгосрочное планирование.

Основной недостаток – сложность суставов. Эти конструкции отличаются чрезвычайно большим количеством косынок, высокопрочных болтов и сложными сварными швами. Каждая точка подключения создает потенциальную уязвимость. Они служат основным местом локализованной коррозии и микроскопического усталостного растрескивания. Вода и мусор часто попадают в ловушку на этих узких перекрестках.

Из-за этой сложности затраты на обслуживание остаются высокими. Конструкция требует интенсивного регулярного визуального осмотра. Инспекторам приходится часто использовать оборудование для ультразвукового контроля для обнаружения скрытой усталости конструкции. Покраска и защита от ржавчины также оказываются очень трудоемкими из-за большой площади поверхности, расположенной под разными углами.

Кроме того, требования к пространству представляют собой уникальную проблему. Верхние распорки и боковые конструкции могут строго ограничивать зазор. Негабаритным коммерческим грузам может быть трудно проехать, тогда как мосты с плоской палубой обеспечивают неограниченный вертикальный просвет.

Чтобы противостоять этим рискам, инженеры используют специальные стратегии смягчения последствий. Мы настоятельно рекомендуем указывать использование атмосферостойкой стали для новых проектов. Защитная патина ржавчины исключает необходимость циклической перекраски. Альтернативно, горячее цинкование стальных компонентов создает прочный цинковый барьер. Обе стратегии успешно сокращают объем работ по техническому обслуживанию в течение всего срока службы и обеспечивают бесперебойную работу.

6. Следующие шаги в сфере закупок: определение правильной структуры

Переход от инженерной теории к активным закупкам требует структурированного подхода. Выбор неправильного поставщика или отсутствие ключевой спецификации может сорвать ваши сроки. Следуйте строгой логике составления короткого списка, чтобы обеспечить наилучший возможный результат.

1. Шаг 1: Немедленно определите требуемый пролет и максимальную грузоподъемность. Поймите, поддерживаете ли вы пешеходное движение или тяжелые коммерческие лесовозы.

2. Шаг 2. Оцените доступность вашего сайта. Определите, требуют ли узкие подъездные дороги высокомодульное решение, собираемое вручную, вместо стандартных крупногабаритных сборных поясов.

3. Шаг 3: Рассчитайте ожидания по бюджету жизненного цикла. Учтите реалистичный график технического обслуживания на 50–75 лет. Учитывайте трудозатраты на осмотр, потенциальные усилия по перекрытию и замене соединений на протяжении десятилетий.

Как только вы определите свои точные потребности, примените строгие критерии выбора поставщика. Ищите производителя мостов, имеющего признанные отраслевые сертификаты, например сертификат AISC. Отдавайте предпочтение поставщикам, предлагающим надежную внутреннюю инженерную поддержку. Наконец, убедитесь, что они имеют подтвержденный опыт строгого соблюдения ваших местных строительных норм и правил по охране окружающей среды.

Заключение

Успешный инфраструктурный проект опирается на проверенные механические принципы. Истинная сила геометрической структуры зависит от предсказуемого математического распределения силы. Триангуляция эффективно управляет растяжением и сжатием, что приводит к поистине непревзойденной эффективности использования материала. Такая эффективность обеспечивает жизнеспособность, безопасность и долговечность проектов.

Для проектов, требующих высокой несущей способности, быстрой модульной сборки или экономичных пролетов среднего размера, стальные геометрические каркасы остаются структурно и финансово обоснованной инвестицией. Они преодолевают суровые географические барьеры, сводя к минимуму потери сырья.

Примите меры сегодня, чтобы обеспечить достижение целей вашей инфраструктуры. Проконсультируйтесь с фирмой, занимающейся проектированием конструкций, или с сертифицированным производителем стали. Запросите анализ нагрузки на конкретном объекте и комплексную оценку материалов, чтобы продвигать свой следующий важный проект.

Часто задаваемые вопросы

Вопрос: Каков максимальный пролет стандартного моста со стальной фермой?

Ответ: Эти конструкции обычно остаются очень рентабельными для пролетов от 50 до 300 футов. Однако инженеры могут создавать непрерывные конфигурации, способные расширяться значительно дальше. Максимальное расстояние во многом зависит от конкретных инженерных требований и экологических ограничений.

Вопрос: Подходят ли ферменные мосты Бейли для постоянной установки?

А: Да. Хотя в отрасли они широко известны для временного или экстренного использования, они обладают превосходной долговечностью. Правильно обслуживаемые, покрытые и проверяемые модульные системы могут легко служить постоянной высоконадежной инфраструктурой в течение многих десятилетий.

Вопрос: Как мост с фермами выдерживает сильный ветер и сейсмическую активность?

Ответ: Геометрическая конструкция с открытым полотном позволяет сильному ветру проходить непосредственно через конструкцию. Это значительно снижает опасное аэродинамическое сопротивление. Более того, изначально жесткая триангуляция активно противостоит боковому скручиванию во время непредсказуемых сейсмических событий.

Вопрос: Почему у некоторых ферменных мостов есть подвесные конструкции, а у других нет?

Ответ: «Сквозные фермы» обеспечивают необходимую верхнюю связь, чтобы безопасно выдерживать длинные пролеты или исключительно тяжелые динамические нагрузки. И наоборот, «фермы настила» размещают несущую геометрическую структуру полностью под проезжей частью. Такое нижнее расположение обеспечивает неограниченный вертикальный просвет для высоких коммерческих автомобилей.
