Короткопролетные переходы представляют собой уникальные повседневные задачи для современного гражданского строительства. Планировщики часто сталкиваются с непропорциональными затратами на мобилизацию при преодолении разрывов менее 60 метров. Традиционное бетонное строительство требует длительного получения экологических разрешений. Следы тяжелой техники также приводят к увеличению времени закрытия объектов. Вам нужна более эффективная альтернатива, чтобы проекты продолжались.

Мостовая система Compact 321 устраняет именно этот эксплуатационный пробел. Он успешно сочетает в себе требования к быстрому развертыванию и несущую способность для тяжелых условий эксплуатации. Команды инженеров используют его, чтобы обойти медленные темпы традиционных сборок. Мы разработали это руководство, чтобы помочь менеджерам проектов и инженерам-строителям объективно оценить эту технологию.

Вы узнаете, как интегрировать эти структуры в современный инфраструктурный портфель. Мы изучаем практические стратегии развертывания, структурную механику и четкие ограничения производительности. Эта оценка предоставляет практические данные, необходимые для лучшего планирования объекта. Читайте дальше, чтобы освоить развертывание этих надежных структурных решений.

Ключевые выводы

• Ускоренное развертывание: предварительно спроектированные модульные компоненты сокращают время отверждения и уменьшают зависимость от тяжелого оборудования, позволяя выполнять сборку за дни, а не за месяцы.

• Масштабируемая грузоподъемность. Конфигурации ферм могут быть математически масштабированы (например, от одной полосы к нескольким полосам, от одной фермы к нескольким фермам) для соответствия конкретным классификациям нагрузки AASHTO или военным.

• Прогнозируемое моделирование затрат. Стандартизированные детали снижают нестабильность цепочки поставок, обеспечивая более высокую финансовую предсказуемость по сравнению с традиционными пролетами, разработанными по индивидуальному заказу.

• Реальность установки: Успех во многом зависит от точной подготовки абатмента и контролируемой техники запуска кантилевера; это не простое решение без технического надзора.

Оценка узких мест короткопролетной инфраструктуры

Инженеры-строители сталкиваются со строгими логистическими барьерами при планировании переходов с короткими пролетами. Заливка нестандартных бетонных пролетов длиной менее 60 метров приводит к серьезной финансовой неэффективности. Вы должны перевозить тяжелые краны в отдаленные места. Вам также необходимо построить специальную опалубку, занимающую относительно небольшую площадь. Этот традиционный подход привязывает ценное тяжелое оборудование на несколько недель. Аренда оборудования и специализированные рабочие бригады быстро истощают ресурсы проекта. Планировщики должны искать методы, сводящие к минимуму эти серьезные ограничения мобилизации.

Соблюдение экологических требований создает еще одно серьезное препятствие для коротких промежутков времени. Традиционное строительство мостов требует обширных работ в воде. Забивка свай или заливка опор непосредственно в русла рек требует строгого контроля со стороны регулирующих органов. Природоохранным агентствам часто требуются месяцы для выдачи этих разрешений. Длительная работа в воде рискует нарушить водную среду обитания. Кроме того, длительное перекрытие дорог создает серьезные разногласия внутри местных сообществ. Объезды нарушают местную торговлю и сокращают время реагирования на чрезвычайные ситуации. Вы увеличиваете риск проекта всякий раз, когда блокируете критически важные местные пути на длительный период времени.

Менеджеры проектов также сталкиваются с дилеммой: временное или постоянное. Во многих отраслях требуется доступ только на срок от двух до пяти лет. Лесозаготовительные работы часто переходят в новые лесные отрасли. Горнодобывающие компании отказываются от подъездных дорог, когда истощаются местные минеральные жилы. Бригадам по оказанию помощи при стихийных бедствиях необходим немедленный функциональный переход на этапе восстановления. Строительство постоянных бетонных конструкций для этих временных нужд требует огромных капиталовложений. Промышленность нуждается в решении, сочетающем в себе постоянную силу и временную гибкость.

1. Логистика тяжелой техники: перемещение крупнотоннажных кранов в отдаленные места часто требует предварительного укрепления подъездных дорог.

2. Сроки выдачи экологических разрешений: Заливка бетона в воде вынуждает экологические агентства обеспечивать соблюдение строгих протоколов по смягчению последствий.

3. Разногласия в сообществе: закрытие местного маршрута на шесть месяцев наносит ущерб общественному расположению и политической поддержке.

4. Несоответствие жизненного цикла: строительство 50-летнего бетонного моста для трехлетней добычи полезных ископаемых демонстрирует плохое распределение ресурсов.

Основная механика мостовой системы Compact 321

Мы должны изучить инженерную историю этих модульных конструкций. Система представляет собой модернизированную версию проверенной концепции моста Бейли. Первые военные инженеры разработали оригинальную конструкцию Бейли для быстрого развертывания в военное время. Сегодня инженеры используют высокопрочную сталь для модернизации всей конструкции. Этот современный сплав позволяет панелям выдерживать значительно более тяжелые коммерческие нагрузки. Вся конструкция вращается вокруг стандартизированной сборки. Бригады соединяют одинаковые компоненты вместе, образуя жесткие непрерывные пролеты.

Понимание анатомии компонентов помогает проектировщикам визуализировать процесс сборки. Основные продольные фермы состоят из стандартизированных стальных панелей. Длина каждой панели составляет около трех метров. Рабочие выравнивают эти панели встык и закрепляют их тяжелыми стальными штифтами. Транецы пересекаются между основными фермами и обеспечивают поперечную поддержку. Эти тяжелые поперечные балки в конечном итоге поддерживают плиты настила. Плиты настила могут состоять из цельной стали или тяжелой древесины. Они улавливают нагрузку на колеса и эффективно распределяют нагрузку на ось на транцы.

• Стандартизированные панели: основные строительные блоки трехметровой фермы. Они имеют точно просверленные отверстия для штифтов для быстрого соединения.

• Транцы: поперечины, опирающиеся на нижние пояса панелей. Они определяют ширину проезжей части.

• Пластины палубы: поверхность для катания. Стальные пластины обладают высокой прочностью. Деревянный настил имеет меньший собственный вес.

• Компоненты жесткости: Раскосы и рейки стабилизируют всю раму от боковых ветровых нагрузок.

Гибкость конфигурации является величайшим механическим преимуществом. Инженерные группы могут математически масштабировать фермы. Они управляют требованиями к статической и динамической нагрузкам, укладывая панели по-разному. Вам не нужно перепроектировать мост для более тяжелых грузовиков. Вы просто добавляете больше стандартных панелей к линии фермы. Конфигурация «Один-один» означает ширину одной панели и высоту одного яруса. Конфигурация «Дабл-Двойной» означает две панели шириной и два яруса высотой. Такое модульное стекирование мгновенно увеличивает пропускную способность моста.

Проверка производительности: когда использовать компактный стальной мост 321

Вы должны сопоставить свой структурный выбор с требуемыми операционными показателями. Стальной мост Compact 321 легко соответствует стандартным классификациям Американской ассоциации государственных дорожных и транспортных служб (AASHTO). Инженеры обычно настраивают эти конструкции для шоссейных нагрузок HS20 или HL-93. Система также учитывает стандартные колесные и гусеничные военные классификации. Прежде чем выбирать конфигурацию фермы, необходимо проверить максимальную ожидаемую нагрузку на ось. Тяжелый гусеничный экскаватор воспринимает нагрузку иначе, чем колесный полуприцеп.

Системы с шарнирами имеют особые допуски на усталость и прогиб. Вы должны объективно понимать эти пределы. Модульные стальные фермы больше прогибаются под постоянными нагрузками по сравнению с бетонными фермами, залитыми непрерывной заливкой. Мост будет визуально подпрыгивать или прогибаться, когда по нему проезжают тяжелые грузовики. Это отклонение остается полностью безопасным и математически рассчитанным. Однако вы должны учитывать это движение при разработке подходов. Переходные пластины должны учитывать вертикальный изгиб. Распознавание этих различных профилей отклонения предотвращает ненужную тревогу во время начальных испытаний под нагрузкой.

Защита от коррозии напрямую влияет на жизненный цикл установки. Перед заказом компонентов необходимо оценить условия на объекте. Внутренние территории в сухом климате часто переносят стандартные промышленные лакокрасочные покрытия. Однако прибрежная среда представляет собой серьезную опасность солевых брызг. В джунглях с высокой влажностью также ускоряется деградация стали. В таких агрессивных средах следует использовать горячее цинкование. Оцинкованная сталь устойчива к ржавчине в течение десятилетий и не требует перекраски. Этот защитный слой предотвращает заклинивание важных соединительных контактов с течением времени.

Лучшие практики проверки производительности

• Рассчитайте точные нагрузки на ось, прежде чем выбирать конфигурацию панели.

• Учитывайте динамические тормозные силы на крутых подъемах.

• Укажите компоненты из горячеоцинкованной стали для любого морского или прибрежного применения.

• Установите гибкие переходные пандусы, чтобы компенсировать естественные прогибы фермы.

Распространенные ошибки, которых следует избегать

• Игнорирование веса настила при расчете общей собственной нагрузки.

• Применение стандартов проектирования жесткого бетона к гибким штифтовым стальным конструкциям.

• Неспособность проверить допуски на штифты после крупных сейсмических явлений или наводнений.

Реалии реализации: риски развертывания и их смягчение

Успешное развертывание во многом зависит от тщательной подготовки площадки. Вы не можете относиться к модульной мостовой системе как к простому продукту, который можно легко приобрести. Абатменты требуют точного проектирования. Они должны оставаться структурно прочными и идеально ровными. Команды должны установить прочные пластины банковских сидений по обе стороны зазора. Эти тяжелые стальные пластины распределяют огромные точечные нагрузки от концов моста на землю. Если грунт осядет неравномерно, ферма будет испытывать серьезные скручивающие нагрузки. Дифференциальная осадка может привести к необратимой деформации стандартных панелей.

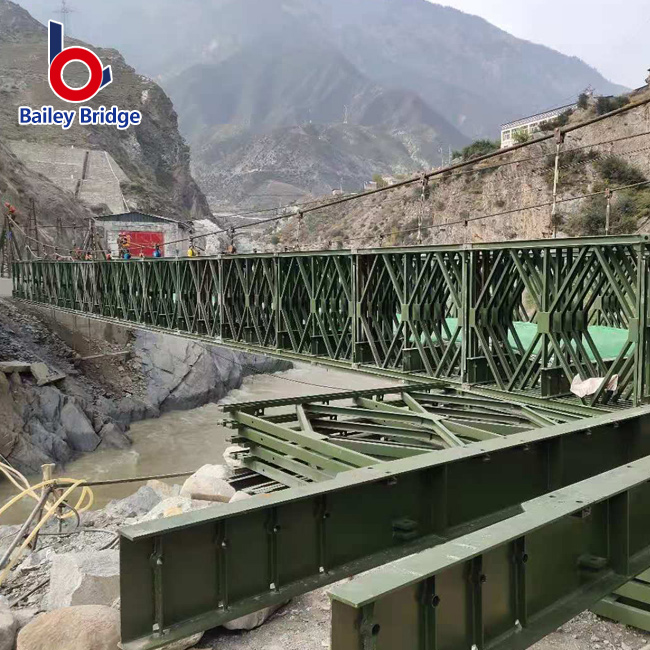

Способ консольного запуска определяет процесс установки. Бригады редко поднимают полностью собранный мост на место. Вместо этого они собирают конструкцию на домашнем банке. Спереди у них построена легкая стартовая носовая часть. Эта временная носовая рама первой достигает зазора. Бригады толкают всю сборку вперед по тяжелым стальным роликам. Нос приземляется на катки дальнего берега. Затем команда продолжает наступление до тех пор, пока главный тяжелый мост полностью не пересечет пропасть. Затем они разбирают нос.

Этот консольный процесс несет в себе определенные эксплуатационные риски. Инженеры должны точно рассчитать противовесы для задней части моста. Если команда неправильно рассчитает центр тяжести, мост опрокинется вперед, в реку. Роликовый переплет представляет собой еще один распространенный риск. Если выравнивание слегка сместится, стальные хорды застрянут в фланцах ролика. Вы должны нанять высокодисциплинированного командира запуска. Этот единственный человек контролирует темп толкания и одновременно контролирует выравнивание роликов.

Мы также должны раскрыть общие предположения относительно соотношения рабочей силы и оборудования. Менеджеры проектов любят эти системы, потому что они отходят от крупнотоннажных кранов. Обычно для подъема отдельных панелей можно использовать экскаваторы среднего размера. Команды ручного закрепления физически соединяют компоненты. Многие проектировщики полагают, что могут использовать совершенно неквалифицированную рабочую силу. Это предположение оказывается опасным. Хотя базовая сборка панели кажется простой, поддержание идеального выравнивания конструкции требует предельной точности. Вам обязательно понадобится опытный мастер, контролирующий бригады ручных инструментов.

1. Этап 1: Ролики и банковские сиденья. Осмотрите абатменты и закрепите пусковые ролики строго перпендикулярно.

2. Этап 2: Сборка носа. Сначала создайте легкий скелетный каркас, способный перекрыть зазор.

3. Этап 3: Основная сборка и толкание. Прикрепите тяжелые панели за носом и постепенно продвигайте конструкцию.

4. Этап 4: Приземление и подъем. Примите нос на дальнем берегу, поддомкратьте мост, снимите катки и опустите его на постоянные опоры.

Заключение

Инженеры-строители должны использовать четкую логику составления короткого списка при оценке решений по пересечению. Compact 321 оказывается оптимальным решением, когда скорость остается вашим главным приоритетом. Он превосходен, когда удаленный доступ предотвращает развертывание тяжелого крана. Присущая компонентам возможность многократного использования делает его превосходным финансовым выбором для временных горнодобывающих или лесозаготовительных дорог. Однако вам следует поискать другое место, если ваш проект требует высокой архитектурной эстетики. Вам также следует полагаться на традиционные методы для сверхдлинных непрерывных пролетов, превышающих 60 метров.

Вы можете предпринять несколько немедленных действий, чтобы продвинуться на этапе оценки. Сначала проведите тщательное геотехническое обследование предполагаемых мест расположения абатментов. Почва должна выдерживать сосредоточенные точечные нагрузки. Во-вторых, рассчитайте точную максимальную нагрузку на ведущую ось. Не просто оценивайте общий вес автомобиля. Наконец, обратитесь к специализированным производителям и запросите таблицы грузоподъемности для конкретной конфигурации. Эти диаграммы четко покажут, нужна ли вам конфигурация фермы Double-Single или Double-Double для вашего конкретного объекта.

Часто задаваемые вопросы

Вопрос: Какова максимальная практическая пролетность мостовой системы Compact 321?

О: Безопасный рабочий предел обычно составляет от 51 до 60 метров. Этот предел сильно зависит от вашего целевого класса нагрузки. По мере увеличения длины пролета необходимо добавлять дополнительные линии ферм для поддержки центра. В конце концов, собственный вес массивной конфигурации Triple-Double становится невозможным для безопасного запуска.

Вопрос: Можно ли использовать стальной мост Compact 321 для постоянных пересечений дорог общего пользования?

О: Да, во многих юрисдикциях они одобрены для постоянного использования на дорогах общего пользования. Однако вы должны проверить соответствие местным постоянным нормам проектирования. Постоянные установки обычно требуют специальной модернизации противоскользящего настила. Инженеры также должны провести детальные расчеты усталостной долговечности, чтобы гарантировать, что штифты выдержат десятилетия непрерывного ежедневного движения.

Вопрос: Сколько персонала и какое оборудование требуется для сборки?

Ответ: Реальный базовый уровень требует наличия специальной бригады из 8–12 обученных рабочих. Чтобы поднять панели на место, вам понадобится 20-тонный экскаватор или небольшой вездеходный кран. Для закрепления соединительных штифтов бригада в основном использует стандартные тяжелые ручные инструменты, кувалды и выравнивающие планки.

Вопрос: В чем разница между системами Compact 100, 200 и 321?

Ответ: Системы различаются в первую очередь размерами панелей, прочностью стали и глубиной пояса. В более старой системе 100 используется более легкая сталь и более короткие панели. Система 200 увеличивает глубину панели для повышения грузоподъемности. В системе 321 используется оптимизированная высокопрочная сталь и более широкие размеры, что обеспечивает превосходную производительность в тяжелых условиях для осей современных грузовиков.
