Для проектов критически важной инфраструктуры и временного доступа преодоление разрыва между ограничениями площадки и требованиями к полезной нагрузке требует хорошо рассчитываемого и проверяемого решения. Вам нужны структуры, способные к немедленному развертыванию. Они должны обращаться с массивными машинами, не прогибаясь. Оценка структурного решения требует баланса между возможностями свободного пролета и соответствием тяжелым нагрузкам. Вы должны добиться этого, не увеличивая сроки проекта. Удаленные строительные площадки часто не доступны для традиционного строительства мостов. Операции по оказанию помощи при стихийных бедствиях требуют немедленных логистических путей. Подробный технический анализ раскрывает конкретные эксплуатационные возможности этих модульных систем. Мы изучим их структурные конфигурации, материаловедение и реалии реализации для лиц, принимающих решения. Вы узнаете, как согласовать сложные конструкции ферм с точными требованиями к пролету.

Ключевые выводы

• Compact 200 (CB200) поддерживает однопролетные конструкции длиной до 60,96 метра (200 футов) в зависимости от конфигурации фермы и целевого класса нагрузки.

• Грузоподъемность соответствует основным международным стандартам (например, AASHTO HS20/HS25, Еврокод), что позволяет использовать как стандартные коммерческие автопарки, так и тяжелую гусеничную технику.

• Выбор правильной конфигурации фермы (от одинарной-одинарной до тройной-двойной с усиленными поясами) является определяющим фактором в балансировании собственного веса и требуемой несущей способности.

• Успешная реализация требует тщательного проектирования перед запуском, особенно в отношении давления на фундамент и пределов запуска кантилеверов.

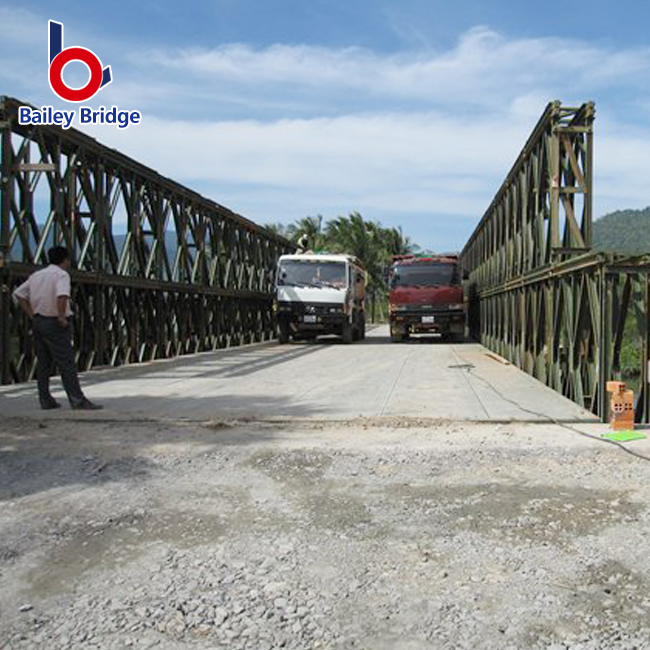

Оценка моста Compact 200 Bailey Bridge для нужд тяжелого машиностроения

Стандартные устаревшие системы часто не справляются с современными промышленными нагрузками. Инженеры обычно сравнивают новые модели CB200 со стандартными вариантами CB100. CB200 предлагает значительно увеличенную высоту панели — 2,134 метра. Эта более высокая геометрия значительно улучшает общую способность к сдвигу. Это обеспечивает более широкий дорожный просвет для негабаритных строительных машин. Вы получаете более широкий диапазон операций для разнообразного трафика. Более широкие зазоры предотвращают несчастные случаи при транспортировке тяжелого оборудования.

Спецификации материалов определяют прочность конструкции. Современные производители используют марки Q345B, Q345C или эквивалентные высокопрочные стали. Это превращает конструкцию в высоконадежный и прочный мост Бейли . Высокопрочная сталь эффективно противостоит динамической усталости на протяжении десятилетий. Он выдерживает постоянный интенсивный трафик. Эти марки стали обладают превосходной прочностью на разрыв. Они исключительно хорошо работают при экстремальных температурных колебаниях.

Несколько критериев успеха делают эту модульную систему жизнеспособным выбором. Быстрое развертывание сразу же становится основным преимуществом. Монтажные бригады строят их, не требуя промежуточных речных опор. Вы полностью обходите сложную работу по подводному фундаменту. Инженеры точно прогнозируют кривые прогиба, используя стандартизированные таблицы нагрузок. Такая предсказуемая производительность обеспечивает структурную безопасность в различных средах. Предсказуемость снижает риски на критическом этапе ввода в эксплуатацию.

Ограничения конфигурации пролета и фермы

Добавление панелей фермы определяет максимальный неподдерживаемый пролет. Вы можете расположить их рядом или сложить вертикально. Эта матрица конфигурации определяет предельные пороговые значения нагрузки. Инженеры должны тщательно сопоставить матрицу с размерами объекта. Расположение напрямую влияет на допустимый изгибающий момент в середине пролета.

Таблица возможностей конфигурации

Конфигурации с одинарной и двойной фермой (SS, DS)

Установки Single-Single (SS) или Double-Single (DS) лучше всего подходят для конкретных приложений. Они оптимальны для коротких и средних пролетов. Обычно они эффективно охватывают расстояние до 30 метров. Они с комфортом справляются со стандартными нагрузками коммерческого транспорта. Вы сохраняете собственный вес исключительно низким. Сборка остается исключительно быстрой. Небольшие команды могут быстро завершить эти сборки. Им требуется минимальное тяжелое подъемное оборудование.

Тройные и усиленные конфигурации (TS, TD, QSR)

Экстремальные динамические нагрузки требуют надежных каркасов. Комплекты Triple-Single (TS), Triple-Double (TD) и усиленные хордами (QSR) выдерживают интенсивные нагрузки. Они строго необходимы для максимальных одиночных пролетов длиной до 60 метров. Тяжелый военный транспорт требует использования более тяжелых конфигураций. Карьерные самосвалы требуют многократного армирования поясов. Множественные фермы распределяют чистые силы по более широкой площади.

Компромиссы при постоянной нагрузке представляют собой постоянную инженерную реальность. Более тяжелые многоэтажные конструкции резко увеличивают собственный вес конструкции. Этот внутренний вес в конечном итоге ограничивает максимальный теоретический диапазон. Вы не можете добавлять панели бесконечно. Уменьшение отдачи происходит, когда собственный вес превышает грузоподъемность. Инженеры должны точно рассчитать эту точку равновесия. Превышение оптимальных весовых соотношений приводит к внутренней усталости конструкции.

Грузоподъемность, динамика и соответствие стандартам

Классификация динамических нагрузок сопоставляет возможности конструкции со строгими инженерными требованиями. Они идеально согласуются с такими глобальными стандартами, как AASHTO HL-93 или Еврокод. Вы можете настроить систему для транспортных средств с полезной нагрузкой от 40 до 120 тонн. Эта гибкость подходит для всего: от лесовозных самосвалов до карьерных экскаваторов. Мост Compact 200 Bailey Bridge неизменно отвечает этим строгим требованиям. Стандартизированное тестирование гарантирует эти классификации. Вы полагаетесь на проверенные математические модели.

Факторы динамического воздействия усложняют расчет статической нагрузки. Движущиеся транспортные средства постоянно создают дополнительную нагрузку. Высокие скорости увеличивают силу удара непосредственно по стальному настилу. Резкое торможение передает серьезные горизонтальные нагрузки на транец. Гусеничные машины нагружают платформу иначе, чем колесные грузовики. Вы должны учитывать эти динамические силы на этапе проектирования. Стальные шипы агрессивно впиваются в поверхность. Резиновые шины распределяют нагрузку более равномерно.

Управление прогибом и развалом обеспечивают долгосрочную стабильность. Инженеры намеренно закладывают положительный развал в первоначальную сборку. Эта восходящая кривая безопасно противодействует неизбежному отклонению динамической нагрузки. Когда проезжают тяжелые грузовики, палуба на мгновение выравнивается. Он возвращается обратно, как только нагрузка полностью проходит. Эта активная геометрия сохраняет надежность конструкции при максимальной нагрузке. Развал предотвращает постоянное провисание пролета.

Лучшие практики управления динамическими нагрузками:

• Обеспечьте строгие ограничения скорости на всем протяжении пролета.

• Ограничьте движение тяжелых гусеничных транспортных средств исключительно однополосными центральными переездами.

• Регулярно проверяйте болты транца после резкого торможения.

• Примените противоскользящую обработку поверхности, чтобы уменьшить горизонтальные тормозные силы.

• Надежно установите пандусы, чтобы минимизировать ударную вибрацию при входе.

Реалии реализации и риски проекта

Массивные точечные нагрузки в значительной степени концентрируются в точках опоры. Вам заранее необходимы точные геотехнические данные. Реакция абатментов огромна. Они требуют прочного железобетонного или тяжелого ростверкового фундамента. Слабая почва со временем приведет к катастрофическому оседанию. Не стоит недооценивать давление на опоры фундамента. Инженеры должны проанализировать основные образцы почвы. Геотехнические сбои ставят под угрозу самые прочные стальные конструкции.

Механика консольного запуска диктует ваши требования к пространству для сборки. Обычно вам нужен стартовый блок, длина которого в 1,5 раза превышает длину моста. Монтажные бригады толкают конструкцию через зазор с помощью тяжелых катков. Вы должны точно рассчитать вес стартовой носовой части. Нос должен достичь дальнего берега прежде, чем центр тяжести наклонится. Неправильный расчет этой точки баланса может привести к потере структуры. В целях безопасности вы добавляете противовесы в хвостовую часть.

Техническое обслуживание и мониторинг усталости определяют долговечность. Вы должны реализовать реалистичный цикл технического обслуживания этого моста со стальными фермами . Сценарии с высокой интенсивностью движения ускоряют общий износ. Следите за контактами основной панели на предмет аномального истирания. Проводите плановые проверки момента затяжки болтов на всех транцах. Тщательно отслеживайте антикоррозионные покрытия во влажной или морской среде.

Критические контрольные точки технического обслуживания:

1. Еженедельно проверяйте штифты панели на наличие признаков деформации сдвига.

2. Ежемесячно проверяйте натяжение раскоса, чтобы предотвратить боковое раскачивание.

3. Ежегодно проверяйте оцинкованное покрытие на предмет проникновения ржавчины.

4. Подтяните палубные болты после первой сотни тяжелых переходов.

Логика включения в шорт-лист: является ли CB200 правильным решением?

Время развертывания часто полностью определяет окончательное структурное решение. Сравните быстроту сборки модульных систем с альтернативами. Изготовленные на заказ мосты постоянно требуют увеличенного времени выполнения заказа. Изготовление стали на заказ может занять несколько месяцев. Модульные панели поставляются готовыми к немедленной сборке на месте. Обученный экипаж может запустить средний пролет за несколько дней. Такая скорость предотвращает дорогостоящие задержки проекта. Быстрое развертывание обеспечивает движение цепочек поставок.

Тщательно оцените критерии временного и постоянного применения. Вы можете безопасно использовать систему как постоянную конструкцию. Постоянные установки требуют особой экологической модернизации. Для гражданского транспорта необходимо указать противоскользящее эпоксидное покрытие. Высококачественная горячая оцинковка необходима для десятилетий эксплуатации. Для объектов временной сдачи в аренду может потребоваться только стандартная покраска. Выбирайте отделку в зависимости от потребностей жизненного цикла.

Команды по закупкам и проектированию должны выполнить конкретные действия на следующем этапе. Немедленно соберите точные данные о сайте. Вам необходимо точно измерить ширину зазора. Определите максимальную ожидаемую нагрузку на ось автомобиля. Тщательно проверьте несущую способность грунта берега. Соберите эти важные данные, прежде чем обращаться к производителю. Точные данные обеспечивают правильность проектных чертежей. Догадки приводят к катастрофическим структурным сбоям.

Заключение

Эти модульные системы предлагают высокотехнологичные решения для сложных задач доступа. Они требуют точного соответствия конфигурации на основе точных требований к диапазону. Вы не можете безопасно угадать расположение панелей. Требования к нагрузке определяют окончательную геометрию конструкции. Каждый компонент играет жизненно важную роль в распределении нагрузки.

Мы настоятельно рекомендуем привлекать квалифицированных инженеров-строителей на раннем этапе проектирования. Они тщательно проверят ваш метод запуска кантилевера. Они гарантируют, что конструкция вашего абатмента безопасно выдержит концентрированные силы. Профессиональный контроль предотвращает дорогостоящие ошибки при установке.

Запросите структурные расчеты для конкретного объекта у сертифицированного поставщика сегодня. Запросите индивидуальную матрицу конфигурации диапазона нагрузки. Эти данные будут гарантировать успех вашего проекта. Действуйте сейчас, чтобы защитить свою критически важную инфраструктуру.

Часто задаваемые вопросы

Вопрос: Каков абсолютный максимальный пролет моста Bailey Bridge Compact 200?

Ответ: Абсолютный максимальный пролет в свету составляет примерно 60,96 метра (200 футов) без учета промежуточных опор. Достижение этой максимальной длины требует специальных конфигураций для тяжелых условий эксплуатации. Вы должны использовать усиленные настройки, такие как Triple-Double Reinforced (TDR). Окончательный допустимый пролет всегда зависит от требуемых пределов живой нагрузки и типов пересекающих транспортных средств.

Вопрос: Может ли CB200 поддерживать 100-тонную тяжелую технику или танки?

О: Да, он может с комфортом выдерживать 100-тонную тяжелую технику или танки. Однако для этого требуются специальные установки высокой производительности. Обычно вам понадобится двухэтажная конфигурация с тройной фермой (TD). Для моста также требуются специальные сверхпрочные транецы и усиленный настил для равномерного распределения огромных путевых нагрузок по всей конструкции.

Вопрос: Как ширина CB200 влияет на инженерные соображения?

Ответ: Ширина определяет прочность транца и общий вес конструкции. Стандартные однополосные установки обеспечивают ширину в свету 3,15 м или 4,2 м при использовании стандартных фрамуг. Нестандартные двухполосные конструкции требуют значительно более длинных и тяжелых поперечных балок. Эти более крупные балки увеличивают общую собственную нагрузку. Инженерам приходится пересчитывать максимальные пролеты при расширении ширины проезжей части.

Вопрос: Требуются ли для установки специальные инструменты?

Ответ: Первичный подъем осуществляется стандартной тяжелой строительной техникой. Однако сборка зависит от оборудования, специфичного для системы. Вам потребуются специализированные прочные ролики для панелей, стартовые носики и стандартные штифты Бейли. Бригады используют специальные структурные ключи и молотки, предназначенные специально для этих модульных панелей, чтобы обеспечить надежные соединения.
