Каждый проект моста начинается с критического вопроса физики и логистики. Прежде чем начинать работу, вы должны знать точную массу конструкции. Вес моста напрямую определяет требования к фундаменту, размер крана, логистику доставки и общие сроки проекта. Неправильная оценка этого показателя приводит к каскадным задержкам и перерасходу бюджета.

Оценка структурного веса выходит далеко за рамки поиска единого базового показателя. Истинная общая масса ферменного моста представляет собой сложный расчет. Это во многом зависит от длины пролета, состава материала, конструкции конструкции и соответствия временным нагрузкам. Вы не можете оптимизировать одну переменную, не изменяя другие.

Мы должны установить реалистичные ожидания на ранних этапах планирования. Общие оценки служат полезной отправной точкой. Однако окончательные веса всегда требуют инженерного анализа с учетом специфики объекта. Вы узнаете, как выбор материала влияет на собственные нагрузки, почему длина пролетов приводит к экспоненциальному увеличению веса и как снизить риски при установке. Мы разберем точные переменные, определяющие характеристики вашего проекта.

Ключевые выводы

• Стандартные мосты со стальными фермами обычно имеют нагрузку от 500 до более 1500 фунтов на погонный фут, в значительной степени в зависимости от пролета и ширины.

• Пешеходные мосты несут значительно меньшие собственные нагрузки, чем автомобильные конструкции, что позволяет использовать более легкие материалы, такие как алюминий.

• Использование модульного ферменного моста Бейли предлагает стандартизированные, предсказуемые весовые сегменты, уменьшая логистические трудности для удаленных или временных объектов.

• Неправильный расчет общей собственной нагрузки приводит к серьезным рискам при внедрении, включая выход из строя абатмента и дорогостоящие задержки в мобилизации крана.

Основные переменные, определяющие вес ферменного моста

Постановка проблемы
На ранней стадии планирования инженеры разделяют структурную массу на две отдельные категории. Сначала они рассчитывают «собственную нагрузку». Она представляет собой постоянный стационарный вес самого моста. Затем они учитывают «живую нагрузку». Это объясняет динамичное движение транспорта, которое он поддерживает, от пешеходов до тяжелых грузовиков. Вы не можете оптимизировать эти элементы по отдельности. Высокие требования к временным нагрузкам требуют очень прочных элементов конструкции. Обновление этих участников напрямую увеличивает вашу мертвую нагрузку.

Длина и ширина пролета
Длина пролета находится в строго нелинейной зависимости от массы. По мере увеличения пролетов требуемый конструкционный материал растет в геометрической прогрессии. Вы не можете просто удвоить вес, удвоив свободный пролет. Структура должна поддерживать свою увеличенную центральную массу через более длинный зазор. Более широкие палубы также быстро увеличивают собственную нагрузку. Им требуются более тяжелые поперечные поперечины, чтобы предотвратить опасный прогиб. Инженерам приходится значительно увеличивать размеры этих балок перекрытия по мере увеличения ширины.

Материалы для настила
Выбор настила кардинально меняет окончательный масштаб проекта. Мы постоянно видим, как проекты разворачиваются в зависимости от веса колоды.

• Бетонный настил: добавляет огромную собственную нагрузку. Для его безопасной транспортировки требуются исключительно толстые и прочные фермы.

• Деревянный настил: предлагает традиционную, более легкую альтернативу, хотя требует регулярного обслуживания.

• FRP (стекловолокно) или решетка: значительно снижает общую собственную нагрузку. Часто вы можете уменьшить размеры основных элементов конструкции, выбрав усовершенствованный композитный настил.

Соответствие AASHTO и номинальная нагрузка
Местное соответствие сильно влияет на размер компонентов. Соблюдение строгих стандартов безопасности требует минимальной толщины всех элементов конструкции. Пешеходные переходы соответствуют другим нормам, чем конструкции тяжелых автомагистралей. Стандарты Американской ассоциации государственных служащих шоссейных дорог и транспорта (AASHTO) обеспечивают общественную безопасность. Следование этим требованиям устанавливает прочную основу для веса материала. Вы не можете обойти эти факторы безопасности, чтобы сэкономить на транспортных расходах.

Выбор материала: оценка соответствия характеристик результатам

Выбор материала приводит к самым большим различиям в массе конструкции. Мы оцениваем строительные материалы на основе долгосрочных результатов и немедленных логистических компромиссов.

Конструкционная сталь
Сталь обеспечивает максимальную долговечность. Он обеспечивает самую высокую несущую способность, доступную для постоянных переездов.
Компромиссы: он обеспечивает наибольший вес на погонный фут. Это напрямую увеличивает стоимость перевозки. Тяжелые стальные конструкции всегда требуют использования тяжелого крана. Вы должны убедиться, что условия грунта на площадке позволяют комфортно выдерживать массивное подъемное оборудование.

Алюминиевые сплавы
Алюминий обеспечивает исключительное соотношение прочности и веса. Он обладает высокой устойчивостью к коррозии, что устраняет многие головные боли, связанные с долгосрочным обслуживанием.
Компромиссы: меньший общий вес значительно снижает требования к фундаменту и снижает затраты на установку. Однако материальные ограничения ограничивают его применение. Обычно мы ограничиваем использование алюминия в проектах для пешеходов, коммунальных предприятий или легковых автомобилей. Он не может безопасно поддерживать движение тяжелых коммерческих грузовиков на большие расстояния.

Устойчивая к атмосферным воздействиям сталь (Cor-Ten)
Устойчивая к атмосферным воздействиям сталь разумно балансирует возможности тяжелых нагрузок. Со временем он образует защитную ржавую патину.
Результаты: Это исключает повторяющиеся циклы покраски. Вы снижаете вес и трудозатраты при долгосрочном обслуживании. Он легко справляется с интенсивным движением транспортных средств, полностью обходя уход за покрытием.

Таблица сравнения веса материалов

Оценка архитектуры проекта и модульности

Проекты ферм Уоррена и Пратта
Геометрические конфигурации распределяют вес по-разному. В проектах Уоррена используется серия равносторонних треугольников. Они равномерно распределяют динамические нагрузки на меньшее количество элементов конструкции. Эта конфигурация часто требует меньше сырья в целом. Это дает более легкую структуру. В конструкциях Пратта вертикальные элементы находятся в состоянии сжатия, а диагональные элементы - в состоянии растяжения. Они исключительно хорошо справляются с динамическими нагрузками, особенно вблизи центрального пролета. Обычно они используют немного больше материала. Это увеличивает базовую собственную нагрузку. Инженеры тщательно оценивают эти геометрии на предмет соответствия вашим конкретным требованиям к пролету.

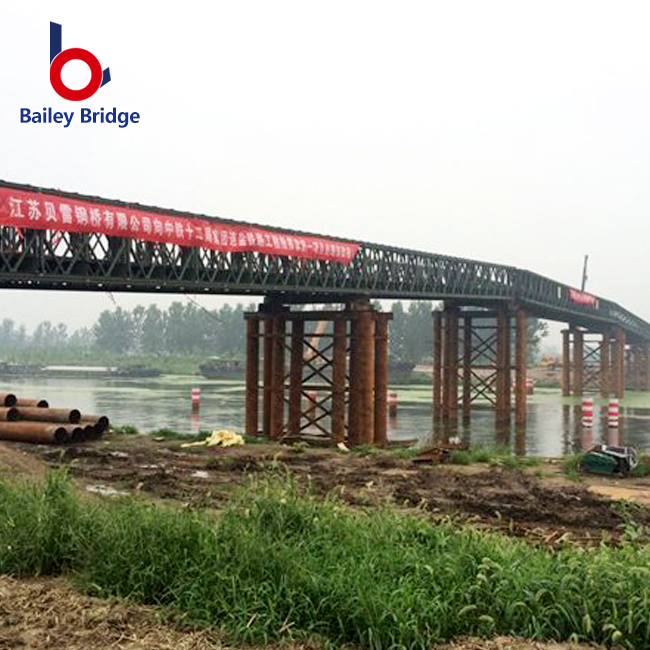

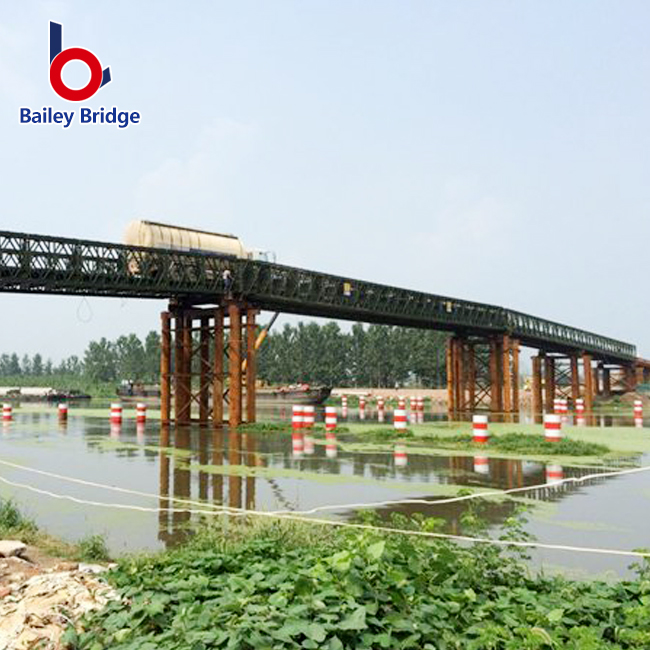

Модульное преимущество моста с фермами Бейли.
Предсказуемость остается важным преимуществом для планировщиков проектов. Модульный мост с фермами Бейли одновременно решает множество задач по оценке веса. Предварительно спроектированные компоненты обеспечивают точные, проверенные показатели веса каждой панели. Вы заранее точно знаете, сколько весит каждый штифт, хорда и секция деки. Это исключает ошибки оценки.

Масштабируемость дает еще одно огромное преимущество. Системы Bailey позволяют менеджерам проектов постепенно корректировать пролеты. Вы можете изменить всю конструкцию без дорогостоящего индивидуального изготовления. Команды просто добавляют или удаляют стандартизированные панели. Эта модульность предотвращает дорогостоящее чрезмерное проектирование.

Скорость развертывания значительно выигрывает от модульной логики. Транспортировка легких секций создает огромные логистические преимущества. Вы можете перемещать управляемые сегменты на удаленные площадки, недоступные для тяжелых бортовых грузовиков. Вы обходите стороной необходимость в негабаритных грузах. Бригады быстро собирают эти конструкции на месте, используя более легкое и доступное на месте оборудование.

Риски реализации и логистические соображения

Определение размеров крана и доступ к площадке
Перемещение тяжелых конструкций требует точного логистического планирования. Предварительно собранная конструкция весом 40 000 фунтов требует определенной грузоподъемности крана. Вы должны тщательно оценить доступ к сайту. Мягкий грунт часто сдерживает работу массивной техники. Ограниченная полоса отвода не позволяет широко развернуть выносные опоры. Вы должны сопоставить ограничения оборудования с почвенными условиями на объекте. Распространенной ошибкой является аренда массивного крана только для того, чтобы обнаружить, что почва на берегу реки не может выдержать его выносные опоры.

Готовность фундамента и абатментов
Недостаточное проектирование бетонных абатментов создает катастрофические риски проекта. Фундамент должен комфортно выдерживать максимальную потенциальную собственную нагрузку. Он также должен выдерживать динамические нагрузки от движущегося транспорта и бокового давления ветра. Тяжелые пролеты требуют глубоких свай или массивных опор. Просчет здесь приводит к дорогостоящей структурной модернизации. Всегда проверяйте несущую способность грунта перед окончательным определением массы конструкции.

Ограничения на грузоперевозки.
Автомобильный транспорт требует максимальной допустимой нагрузки на дорогу. Негабаритные пролеты налагают строгие ограничения на перевозку. Они требуют специальных разрешений на перевозку. Вам часто требуется сопровождение пилотов и поддержка дорожного патруля. Задержки маршрутизации часто случаются из-за существующих ограничений по весу мостов на пути доставки. Модульные сегменты полностью избегают этих дорогостоящих транспортных препятствий, транспортируясь на стандартных коммерческих прицепах.

Логика составления короткого списка: как определить характеристики вашего моста

Вам необходимо заранее формализовать переменные вашего проекта. Мы рекомендуем следовать логической последовательности, чтобы точно указать ваши требования.

1. Шаг 1. Определите приложение и динамическую нагрузку. Определите основного пользователя. Будет ли он служить пешеходной дорожкой? Вам нужен временный доступ к строительным объектам? Это постоянный автомобильный переезд? Применение диктует фундаментальные структурные нормы, которым вы должны соответствовать.

2. Шаг 2: Измерьте свободный диапазон. Определите точный разрыв, который вам необходимо преодолеть. Это определяет ваши базовые требования к материалам. Помните, что собственная нагрузка увеличивается экспоненциально по мере увеличения этого расстояния.

3. Шаг 3. Оценка ограничений сайта. Тщательно проверьте маршрут доставки. Изучите место установки. Определите, сможете ли вы доставить полностью собранный пролет. Если доступ ограничен или дороги ограничены, функционально необходим модульный мост с ферменными фермами .

4. Шаг 4. Запросите инженерные модели. Быстро отходите от грубых оценок. Запросите формальный структурный анализ. Получите от сертифицированного производителя данные о весе, созданные в САПР. Точность предотвращает дорогостоящие ошибки при установке.

Заключение

Понимание структурного веса требует одновременного балансирования нескольких критических переменных. Вы должны идеально согласовать требования к загрузке, выбору материалов и логистике на объекте. Выбор настила и геометрический дизайн значительно изменяют собственные нагрузки. Модульность решает проблемы доступа к сайту, сохраняя при этом управляемость отдельных сегментов.

Мы призываем участников проекта как можно скорее выйти за рамки общих оценок. Взаимодействуйте с лицензированными инженерами-строителями на ранних этапах вашего графика. Они правильно определят параметры вашего настила, пролета и материала. Такое сотрудничество гарантирует точную стоимость проекта. Вы защищаете свои сроки и обеспечиваете структурную безопасность, уделяя приоритетное внимание точному инженерному анализу.

Часто задаваемые вопросы

Вопрос: Каков средний вес пешеходного ферменного моста?

A: Стандартные алюминиевые пешеходные конструкции в среднем составляют от 50 до 150 фунтов на погонный фут. Модели из легкой стали обычно имеют вес от 200 до 400 фунтов на погонный фут. Эти базовые показатели подчеркивают сильные различия в зависимости от конкретного участка в зависимости от выбора настила и местных правил ветровой нагрузки.

Вопрос: Какой вес может выдержать стандартный ферменный мост?

Ответ: Мертвая нагрузка представляет собой собственную массу конструкции, а живая нагрузка определяет, что она безопасно выдерживает. Пешеходные переходы должны поддерживать стандартные переменные тестирования, такие как 90 фунтов на квадратный фут (PSF). Транспортные конструкции соответствуют специальным рейтингам H AASHTO для поддержки тяжелых коммерческих грузовиков.

Вопрос: Мост с фермами Бейли весит меньше, чем постоянный стальной мост?

О: Общая масса зависит от точной конфигурации и длины пролета. Однако модульная природа систем Bailey позволяет разбить общий вес на легко транспортируемые отдельные компоненты. Это позволяет облегчить транспортировку и упростить мобилизацию крана по сравнению с массивными однопролетными конструкциями.

Вопрос: Как рассчитывается полная собственная нагрузка моста?

Ответ: Инженеры рассчитывают общую собственную нагрузку путем суммирования всех постоянных элементов конструкции. В расчет входит основной каркас, материал настила, соединительное оборудование и перила безопасности. Переменные, зависящие от конкретного места, такие как противоскользящие покрытия или тяжелые архитектурные подъездные пути, также увеличивают эту общую массу.
