Инфраструктурные проекты постоянно сталкиваются с постоянными разногласиями. Вы должны сбалансировать строгое соблюдение требований и высокие требования к нагрузке с жесткими сроками и ограниченными бюджетами. Традиционные конструкции, построенные по индивидуальному заказу, здесь часто не оправдывают ожиданий. Они сталкиваются с длительными инженерными циклами и выдерживают серьезные задержки в строительстве из-за погодных условий. И наоборот, использование некачественных временных конструкций создает неприемлемые риски для безопасности и нормативных требований. Планировщикам проектов отчаянно нужна надежная золотая середина. Данное руководство представляет собой объективную, ориентированную на инженерные аспекты структуру. Это помогает подрядчикам оценить, соответствует ли мостовая система Compact 321 конкретным условиям площадки. Вы узнаете, как согласовать структурные возможности с вашими точными требованиями к нагрузке и графиками развертывания. Мы изучаем конфигурации компонентов, соответствие техническим требованиям и реальную логистику сборки. К концу вы поймете, когда и как эффективно развернуть это модульное решение. После этого вы сможете уверенно ускорить реализацию следующего проекта пересечения.

Ключевые выводы

• Мостовая система Compact 321 предлагает стандартизированную модульную альтернативу индивидуальным конструкциям, значительно сокращая сроки реализации проекта как для временных объездов, так и для постоянного доступа в сельскую местность.

• Оценка осуществимости требует сопоставления конкретных длин пролетов и номинальных нагрузок (например, HL-93) с ограничениями сборной конструкции моста.

• Успешная реализация зависит от подготовки места, в частности от проектирования абатмента и наличия места для сборки, а не от сложного изготовления на месте.

• При принятии решений о закупках следует сопоставлять общую стоимость владения (TCO), включая логистику, численность монтажной бригады и остаточную стоимость активов, с традиционными методами строительства.

Понимание структурной основы системы Compact 321

Эту систему можно рассматривать как усовершенствованную версию традиционной конструкции моста Бейли . В нем используются стандартизированные сварные стальные панели длиной 3 метра (10 футов). Эти модульные блоки образуют основные несущие фермы. Инженеры спроектировали их для быстрой транспортировки и простой сборки. Эта система исключает задержки при изготовлении стали по индивидуальному заказу.

Основные компоненты просты, но высокотехнологичны. Вы собираете транцевые балки, стрингеры и модульный настил, чтобы сформировать проезжую часть. Варианты настила обычно включают прочные стальные ортотропные плиты или тяжелую древесину. Ключевое преимущество заключается в шарнирных соединениях. Вы закрепляете панели с помощью специализированных высокопрочных штифтов. Такой подход исключает необходимость сварки на месте. Это также исключает специализированные процедуры крепления из вашего критического пути.

Понимание номенклатуры «321» имеет решающее значение для моделирования проекта. Цифры описывают, как расположить панели для увеличения прочности. Вы настраиваете количество панелей на ферму, количество вертикальных ярусов и вертикальные этажи. Настройка этих переменных напрямую влияет на максимальный пролет и несущую способность.

Мы должны придерживаться объективной инженерной точки зрения. Модульность гарантирует быструю сборку, но не обходит элементарную физику. Вам по-прежнему необходимо моделировать жесткость конструкции с учетом динамических нагрузок, специфичных для проекта. Пределы прогиба и ветровые нагрузки требуют тщательного расчета. Модульная система легко адаптируется, но надлежащий технический надзор остается обязательным.

Оценка осуществимости проекта: когда использовать компактный мост 321

У каждого типа моста есть определенная рабочая зона. Вы должны определить, соответствует ли ваш сайт сильным сторонам этой системы. Мы видим самые высокие показатели успеха в трех конкретных сценариях. Во-первых, экстренная помощь при стихийных бедствиях требует быстрого восстановления инфраструктуры. Промывы и обрушившиеся пролеты требуют немедленной замены. Во-вторых, объездные мосты для тяжелых грузов обеспечивают движение транспорта во время поэтапного строительства шоссе DOT. Наконец, лесозаготовка, добыча полезных ископаемых и удаленная добыча ресурсов требуют быстрых надежных подъездных путей.

Чтобы построить доверительные отношения с заинтересованными сторонами, вы должны понимать ограничения. Четко укажите, где эта система не оптимальна. В определенных условиях вы столкнетесь с дисквалификацией.

• Сильно изогнутые линии: эти структуры по своей сути линейны. Экстремальные горизонтальные кривые требуют сложной индивидуальной разработки.

• Экстремальные требования к большим пролетам: пролеты, превышающие максимальные пределы без промежуточных опор, не соответствуют критериям прогиба.

• Архитектурно чувствительная городская среда: эстетика промышленных стальных ферм может противоречить строгим требованиям городского дизайна.

Вы должны принять решение на основе показателей соотношения затрат и результатов. Сравните прогнозируемые фиксированные материальные затраты на сборную конструкцию моста с переменными альтернативами. Монолитный бетон предполагает непредсказуемые трудозатраты. Стальные балки, изготовленные по индивидуальному заказу, страдают от нестабильных рыночных цен и задержек в изготовлении. Модульная система заранее фиксирует затраты на материалы. Вы также значительно сократите переменное рабочее время. Такая предсказуемость помогает подрядчикам защитить свою прибыль.

Технические стандарты и вопросы соответствия DOT

Соответствие стандартным требованиям к нагрузке на шоссе не подлежит обсуждению. Вы должны подходить к проектным расчетам, используя установленные рамки оценки нагрузки. Североамериканские проекты обычно опираются на стандарты AASHTO LRFD. Вы будете моделировать расчетные нагрузки HL-93, чтобы обеспечить соответствие требованиям тяжелых грузовиков. Региональные эквиваленты DOT требуют аналогичных строгих проверок. Вы рассчитываете сдвиговые, изгибающие моменты и допустимые пределы прогиба на основе точной выбранной конфигурации панели.

Оценка усталости и долговечности требует определения срока службы конструкции. Временные объездные сооружения имеют другие пределы выносливости, чем постоянные установки. Вы должны тщательно оценить марку стали. Высокопрочная сталь лучше выдерживает повторяющиеся циклические нагрузки. Для долговечности необходима соответствующая коррозионная стойкость. Горячее цинкование обеспечивает превосходную защиту с течением времени по сравнению с обычной эмалевой краской.

Скорость сборки надстройки совершенно не имеет значения, если ваше основание плохо спланировано. Перед запуском вы должны закрепиться на твердой почве.

1. Конструкция абатмента: спроектируйте цельные бетонные или габионные абатменты, способные выдерживать концентрированные концевые реакции.

2. Подушки подшипников: Установите точные эластомерные или стальные подушки подшипников. Они распределяют нагрузку и компенсируют тепловое расширение.

3. Уплотнение грунта: Достижение заданной степени уплотнения за абатментами. Это предотвращает оседание при сильных тормозных нагрузках.

Обеспечение соответствия документации является последним препятствием. Вам потребуются технические чертежи, предоставленные производителем. Для проверки местных нормативных требований обычно требуется печать стороннего PE (профессиональный инженер). Не пропускайте этот шаг. Штамп PE подтверждает соответствие вашей конфигурации местным нормам сейсмики, ветра и динамических нагрузок.

Реалии реализации: логистика и сборка на объекте

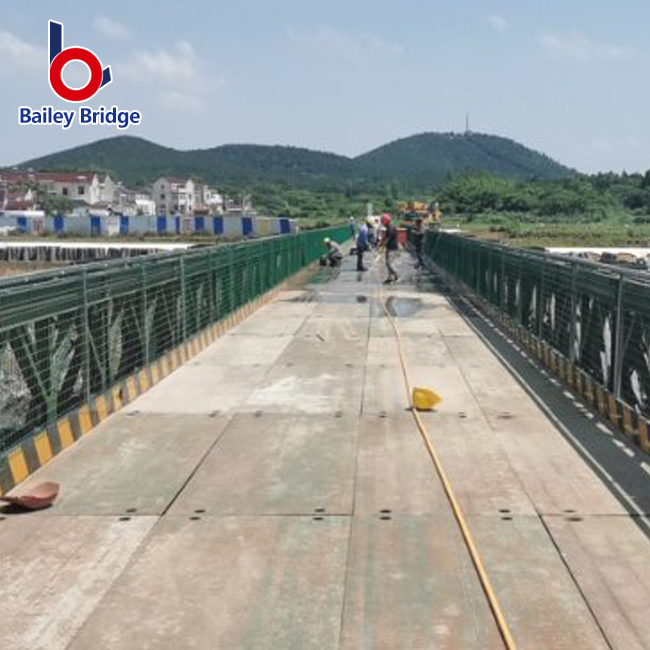

Планировка вашего сайта определяет ваш метод сборки. Большой популярностью пользуется метод «консольного запуска». Вы собираете конструкцию на одном берегу и буквально толкаете ее через пропасть. Этот метод требует наличия определенной промежуточной области. Вам нужен ровный, уплотненный путь подхода, по крайней мере, такой же длины, как и сам мост. Альтернативно вы можете использовать размещение с помощью крана. Это требует меньше линейного пространства, но требует устойчивой площадки для тяжелых мобильных кранов.

Подрядчики часто беспокоятся об оборудовании и возможностях бригады. Вам не нужна узкоспециализированная бригада по строительству мостов. Стандартные строительные бригады могут эффективно выполнить сборку. Обычно они работают вместе с техническим консультантом производителя на месте. Стандартное оборудование выполняет большую часть работы. Для подъема отдельных панелей вам потребуются качающиеся ролики, стартовые носики и стандартные экскаваторы или небольшие краны.

Снижение рисков происходит на этапе планирования проекта. Вы должны предвидеть типичные узкие места развертывания, чтобы сохранить график в неизменном виде.

• Неровные плоскости запуска. Небольшой наклон может привести к заклиниванию конструкции во время толчка кантилевера. Выровняйте плацдарм до идеально ровной поверхности.

• Несоосные ролики. Если качающиеся ролики не идеально параллельны, ферма будет смещаться от центра. Точное расположение роликов.

• Неправильная последовательность штифтов. Вставка штифтов не по порядку создает огромное трение. Следуйте точной последовательности действий технического советника.

Стратегия закупок и критерии оценки поставщиков

Выбор между арендой и покупкой фундаментально формирует вашу стратегию. Аренда моста имеет смысл для временных объездов сроком до 24 месяцев. Вы избегаете последующего хранения актива. Приобретать лучше для постоянной установки. Это также подходит подрядчикам, которые хотят стандартизировать внутренний парк для многократного развертывания. Прежде чем принять решение, оцените свой портфель проектов.

Вы должны применять к поставщикам строгую логику составления короткого списка. Что необходимо потребовать от поставщика перед подписанием? Во-первых, потребуйте поддающихся проверке сертификатов происхождения материалов и заводских испытаний. Эти документы абсолютно необходимы для проектов DOT. Они доказывают, что сталь соответствует конструкционным стандартам. Во-вторых, подтвердите наличие технической помощи на месте. Наличие эксперта во время первоначального запуска предотвращает дорогостоящие ошибки. В-третьих, подтвердите точные сроки доставки и логистику доставки на удаленные объекты. Застрявший грузовик рушит ваш агрессивный график.

Ваши следующие шаги потребуют точных полевых данных. Посоветуйте своим проектировщикам подготовить подробные геотехнические отчеты. Вам также нужны точные топографические съемки. Отправьте эти данные перед запросом цен поставщиков. Точная информация о месте расположения гарантирует, что поставщик смоделирует именно ту конфигурацию панели, которая вам действительно нужна.

Заключение

Система Compact 321 эффективно устраняет критический разрыв между тщательностью проектирования и скоростью развертывания. Вы достигаете быстрой установки без ущерба для структурной целостности. Однако этот успех предполагает, что вы точно смоделируете условия площадки и заранее загрузите конфигурации.

Мы настоятельно рекомендуем как можно раньше интегрировать готовые структурные оценки. Делайте это на этапе концептуального проектирования, а не в качестве ответной меры. Упреждающее планирование исключает необходимость поспешных технических согласований. Это гарантирует, что ваше основание будет готово к моменту прибытия стальных панелей.

Примите меры по реализации вашего следующего проекта пересечения уже сегодня. Отправьте требуемый пролет, требования к целевой нагрузке и конкретные ограничения площадки квалифицированному поставщику. Запросите структурное технико-экономическое обоснование или подробную техническую спецификацию. Этот единственный шаг уточнит график вашего проекта и укрепит вашу стратегию закупок.

Часто задаваемые вопросы

Вопрос: Каков максимальный пролет однопролетной мостовой системы Compact 321?

Ответ: Стандартные инженерные ограничения обычно допускают пролеты до 60 метров (приблизительно 200 футов). Это во многом зависит от требуемого класса нагрузки и конкретной используемой конфигурации фермы. Если вам необходимо пересечь более широкие промежутки, необходимы промежуточные опоры для безопасной поддержки нескольких непрерывных или отдельных пролетов.

Вопрос: Может ли конструкция моста Бейли быть одобрена для постоянного использования на автомагистралях DOT?

О: Да, может. Конструкция должна соответствовать определенным критериям проектирования AASHTO LRFD для постоянного применения. Для ежедневного движения также требуется соответствующий противоскользящий стальной настил. Кроме того, стальные компоненты должны иметь долговременную защиту от коррозии, обычно достигаемую посредством высококачественного горячего цинкования.

Вопрос: Как общая стоимость установки соотносится с стоимостью традиционных бетонных мостов?

Ответ: Затраты на инфраструктуру остаются весьма изменчивыми. Хотя на начальном этапе затраты на сырье могут показаться сопоставимыми, финансовое преимущество заключается в сокращении рабочей силы. Обычно вы видите сокращение рабочего времени на месте на 60–80%. Минимальная потребность в тяжелой технике и индивидуальной формовке также приводит к значительной операционной экономии.

Вопрос: Каковы стандартные сроки развертывания этой сборной конструкции моста?

Ответ: Вы должны устанавливать реалистичные ожидания. Готовые компоненты часто можно собрать и отправить в течение нескольких недель. Однако фактический критический путь определяется подготовкой местной площадки и техническими разрешениями. Получение разрешений на чертежи с печатью полиэтилена и отверждение бетонных абатментов обычно занимает больше времени, чем приобретение самой стали.
