Инфраструктурные проекты останутся в силе или провалятся в зависимости от первоначального структурного выбора. Инженеры должны тщательно оценить геометрию и физику, прежде чем начинать работу. Оценка структурной жизнеспособности инфраструктурных проектов требует баланса несущей способности, длины пролета и бюджета. Использование базовых балочных конструкций при неподходящих пролетах приводит к разрушению конструкции или чрезмерным затратам на материалы.

Переход от теоретической физики к прикладному управлению проектами проясняет эту проблему. Мы исследуем, почему геометрическая механика ферменного моста обеспечивает большую несущую способность. Вы узнаете, когда именно следует указывать его по сравнению со стандартной конструкцией балки. Мы намечаем конкретные стратегии развертывания и оценки рисков для вашей следующей крупной сборки. Менеджеры проектов могут использовать эту информацию для оптимизации закупок и обеспечения долгосрочной структурной целостности.

Ключевые выводы

• Распределение сил: в ферменных мостах используются соединенные между собой треугольники для преобразования изгибающих моментов в чистое растяжение и сжатие, устраняя центральную слабость, присущую балочным мостам.

• Масштабируемость пролета: в то время как балочные мосты страдают от экспоненциального увеличения собственной нагрузки на больших расстояниях, ферменные конструкции сохраняют высокое соотношение прочности к весу, что позволяет значительно увеличить длину неподдерживаемых пролетов.

• Универсальность развертывания: предварительно спроектированные модульные варианты (например, мост с ферменной фермой) обеспечивают возможность быстрого внедрения как для временных, так и для постоянных потребностей инфраструктуры.

• Компромиссная реальность: повышенная прочность ферменной конструкции сопровождается повышенной сложностью изготовления и повышенными требованиями к техническому обслуживанию из-за большего объема структурных соединений.

Механика распределения нагрузки: балка против фермы

Ограничение балочных мостов

Твердые конструкции сталкиваются с серьезными физическими ограничениями при перемещении на большие расстояния. Сначала мы должны понять механику изгибающего момента. Когда на простой пролет давят большие нагрузки, конструкция прогибается. Силы сжатия в значительной степени концентрируются на верхнем крае. Эти силы толкают материал внутрь. Одновременно растягивающие силы растягивают нижний край наружу. Материал активно распадается.

Эта динамика создает серьезный структурный недостаток. Прямо посередине пролета образуется «мертвая зона». Инженеры называют это нейтральной осью. Материал, расположенный вдоль этой центральной плоскости, испытывает практически нулевое напряжение. Он строго увеличивает собственный вес, но обеспечивает минимальную структурную выгоду. Вы не можете просто построить более толстые пролеты, чтобы пересечь более широкие реки. В конечном итоге конструкция рушится под собственным огромным весом. Это строгое ограничение определяет неподдерживаемую длину промежутка.

Геометрическое преимущество ферменного моста

Скелетная геометрия полностью решает проблему мертвого веса. Треугольная лямка перераспределяет нагрузку в осевом направлении. Силы распространяются прямо вдоль стальных элементов. Геометрические формы преобразуют изгибающие силы в чистое растяжение и сжатие. Ни одна деталь не гнётся. Они либо сближаются, либо разъединяются.

Такая конструкция активно задействует весь материал в структуре. Пересекающиеся треугольники заставляют каждую стальную балку распределять нагрузку. Это предотвращает изолированную концентрацию напряжений. Тяжелый грузовой поезд может давить на один конкретный участок. Окружающие треугольники мгновенно притягиваются и толкаются друг к другу. Они безопасно передают локализованное напряжение на бетонные абатменты. Треугольники не могут деформироваться. Изменить их форму невозможно, не сломав физически одну из сторон. Эта математическая жесткость создает непревзойденную стабильность.

Оценка возможностей пролета и результатов несущей способности

Мертвая нагрузка и эффективность динамической нагрузки

Инженеры-проектировщики должны рассчитывать как собственную, так и временную нагрузку. Собственная нагрузка представляет собой физический вес стали и бетона. Динамическая нагрузка представляет собой движущийся трафик. Прочный бетонный или стальной пролет требует массивного материала для выдерживания тяжелых временных нагрузок. Грузовые поезда и тяжелый коммерческий транспорт требуют мощной и тяжелой инфраструктуры.

Скелетная конструкция работает по-другому. Он заменяет тяжелый сыпучий материал пустым пространством и стратегическими углами. Он сохраняет великолепное соотношение прочности и веса. Конкретные пороговые значения диапазона диктуют структурный выбор. Сплошные пролеты становятся экономически и структурно нежизнеспособными на высоте более 80 футов без промежуточных опор. Мертвый груз просто становится слишком большим. Скелетные конструкции легко преодолевают сотни футов без центральных опор. Они остаются легкими, но при этом легко выдерживают максимальные коммерческие нагрузки.

Сопротивление экологическим силам

Мосты испытывают не только вертикальные транспортные нагрузки. Им предстоит пережить экстремальные воздействия окружающей среды. Ветер оказывает мощное боковое давление на крупные конструкции. Твердые профили ловят ветер точно так же, как парусная лодка. Они страдают от серьезной аэродинамической нестабильности во время штормов.

Открытая лямка значительно снижает опасное сопротивление ветру. Скоростные порывы чисто проходят сквозь пересекающиеся треугольники. Конструкция почти не двигается. Инженеры часто определяют конструкции скелетов для прибрежных районов или глубоких долин. Аэродинамическая устойчивость предотвращает скручивание. Паводковые воды также гораздо легче проходят через нижние отделы скелета. Твердые бетонные барьеры блокируют воду и мусор. Это часто приводит к катастрофическим отказам во время сезонных наводнений.

Эффективность использования материалов и динамика производства

Первоначальные затраты на материалы по сравнению с изготовлением

Здесь инженеры сталкиваются с интересным финансовым и логистическим парадоксом. Скелетные конструкции требуют значительно меньше сырья. Вы покупаете гораздо меньше стали или древесины, чтобы достичь той же прочности, что и сплошной пролет. Закупка материалов резко падает.

Однако вы обмениваете объем материала на сложное изготовление. Сварщикам и изготовителям приходится собирать десятки пересекающихся соединений. Они вырезают углы, сверлят отверстия и закрепляют тяжелые плиты. Этот трудоемкий процесс требует высокой квалификации мастеров. Цельная плита требует меньше человеческих манипуляций. Мы видим, что снижение потребности в сырье компенсируется повышенными требованиями к сварке и сборке.

Реалии долгосрочного технического обслуживания (оценка рисков)

Вы должны прозрачно оценить долгосрочное бремя проверок. Структурная безопасность полностью зависит от регулярного технического обслуживания. Скелетные конструкции имеют многочисленные узлы, косынки и болтовые соединения. Эти критически важные соединения очень чувствительны к усталости. Циклическая нагрузка от ежедневного трафика медленно ослабляет соединения. В швах также задерживается грязь и влага. Это ускоряет локальную коррозию.

Сравните эту требовательную реальность с монолитным дизайном. Сплошной бетонный пролет представляет собой относительно простой профиль проверки. Инспекторы в основном ищут большие поверхностные трещины или структурные сколы. Им не нужно проверять сотни отдельных болтов. Руководители проектов должны планировать использование специализированных инспекционных групп при выборе скелетных конструкций. Отраслевые стандарты требуют тщательного визуального и ультразвукового контроля структурных соединений.

Быстрое развертывание и модульные решения

Преимущество моста с фермами Бейли

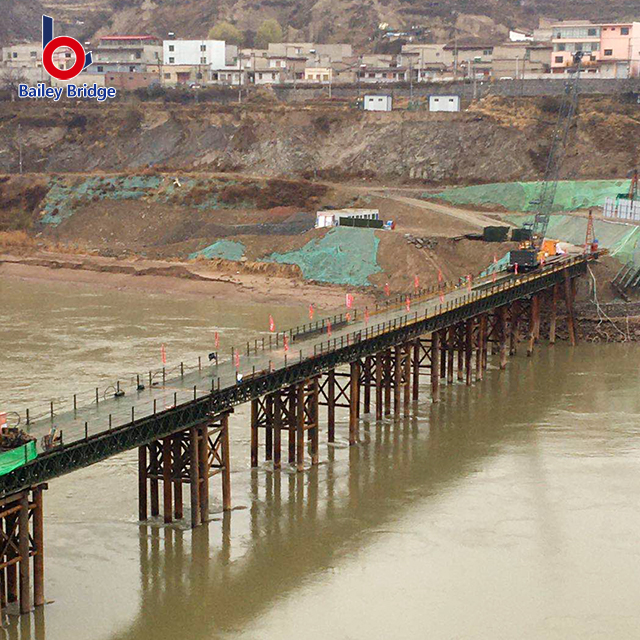

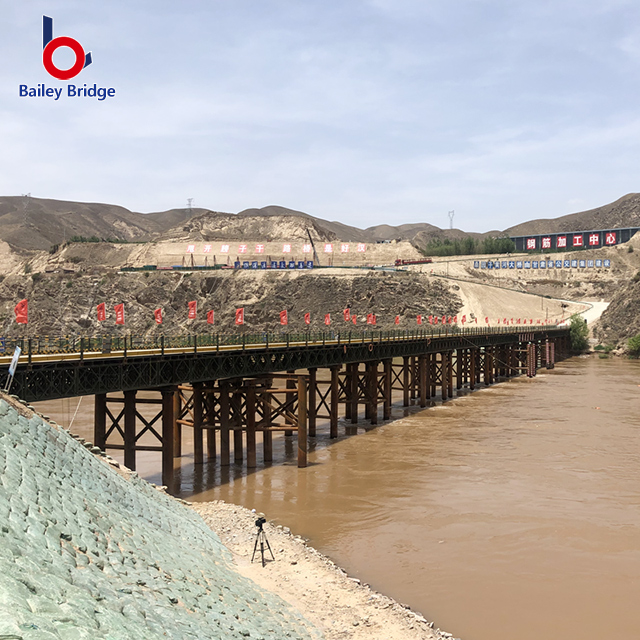

Современная инженерия во многом опирается на стандартизацию. Стандартизация силы позволяет добиться невероятно быстрого развертывания. является Мост с фермами Бейли ярким примером этого нововведения. Вы можете заранее изготовить идентичные стальные панели на заводе. Затем команды скрепляют эти панели вместе на месте, чтобы получить точную необходимую длину.

Варианты использования модульных систем

Модульные возможности решают сложные логистические кошмары. Вы можете разместить их где угодно. Давайте рассмотрим сценарии первичного развертывания:

1. Помощь при стихийных бедствиях: паводковые воды часто размывают сельскую инфраструктуру. Бригады экстренных служб быстро развертывают модульные панели для воссоединения пострадавших сообществ.

2. Аварийные объезды: Для капитального ремонта шоссе требуются временные объезды. Модульные панели перевозят интенсивный коммерческий трафик, пока бригады ремонтируют основной маршрут.

3. Лесозаготовительные дороги: Лесозаготовительные работы ведут вглубь дикой местности. Они требуют прочных переездов для тяжелонагруженных лесовозов.

4. Удаленный доступ к строительству: Горнодобывающим компаниям и строителям плотин необходим временный доступ для тяжелых условий эксплуатации через отдаленные ущелья.

Оценка логистических преимуществ

Стандартизированные модульные конструкции снижают основные барьеры при подготовке площадки. Отдельные стальные детали можно перевозить в стандартных коммерческих грузовиках. Разрешение на негабаритный груз не требуется. Команды собирают конструкцию, используя простые ручные инструменты и базовое оборудование. Во многих конструкциях используется консольный метод запуска. Бригады строят конструкцию на суше. Они используют ролики, чтобы медленно протолкнуть его через зазор. Вам не нужны тяжелые подъемные краны. Вам не нужны дорогие баржи на реке внизу.

Структура стратегических решений: составление списка вашей архитектуры

Выбор правильной структурной архитектуры определяет успех проекта. Мы должны согласовать физические возможности с бюджетом и ограничениями на месте. Используйте приведенную ниже схему для руководства дискуссиями по закупкам.

Когда указывать балочный мост

Твердые конструкции превосходны в определенных, ограниченных средах. Вы должны указать их для коротких промежутков времени. Они отлично работают на расстояниях от 50 до 80 футов. Они подходят для проектов, работающих в условиях ограниченного первоначального бюджета на производство. Вы избегаете оплаты узкоспециализированных сварочных работ. Они также хорошо служат, когда вы сталкиваетесь с требованиями к низкому вертикальному зазору. Плоская плита занимает очень мало места по вертикали.

Кроме того, подумайте о логистике текущего технического обслуживания. Укажите прочные конструкции в средах, где постоянное техническое обслуживание соединений затруднено с точки зрения логистики. Если вы не можете легко отправить инспекционные бригады для проверки сотен стальных болтов, избегайте сложных лямок.

Когда указывать ферменный мост

Скелетная геометрия доминирует в дальней инженерии. Вы должны указать его для неподдерживаемых промежутков средней и большой длины. Экологические ограничения часто не позволяют строить бетонные пирсы в середине реки. Глубокая вода или быстрое течение делают центральную опору невозможной. Вам нужна структура, которая сможет устранить весь пробел сразу.

Они также понадобятся вам при высоких требованиях к временным нагрузкам в сочетании со строгими ограничениями по весу фундамента. Слабая почва не может выдержать огромный собственный вес прочной бетонной конструкции. Скелетная конструкция позволяет выдерживать нагрузки на фундамент при перевозке тяжелых грузов. Наконец, выбирайте их для сценариев, требующих быстрой модульной сборки. Использование стандартизированных компонентов в стиле замка позволяет сэкономить месяцы времени на строительство.

Заключение

Конструкция фермы математически рассеивает напряжение, а не просто пытается противостоять ему с помощью массивного сыпучего материала. Он преобразует разрушительные изгибающие моменты в управляемое растяжение и сжатие. Это геометрическое преимущество устраняет тяжелую мертвую зону, возникающую в твердых конструкциях. Он по своей сути сильнее на расстоянии. Руководители проектов обеспечивают значительно более длинные неподдерживаемые пролеты, сохраняя при этом важную аэродинамическую устойчивость.

Рекомендуйте своим командам по закупкам и менеджерам проектов систематически двигаться вперед. Сначала определите точные требования к пролету и пределы вертикального зазора. Во-вторых, проведите тщательную геотехническую оценку, чтобы определить прочность устоя и емкость грунта. Наконец, проконсультируйтесь с инженерами-строителями для моделирования конкретных динамических нагрузок. Вы должны выполнить эти шаги до завершения любого официального запроса предложений.

Часто задаваемые вопросы

Вопрос: Почему треугольник является самой прочной формой в строительстве мостов?

Ответ: Треугольник не может быть деформирован под действием напряжения без изменения длины одной из его сторон. В отличие от прямоугольника, который под действием бокового давления легко превращается в параллелограмм, треугольник сохраняет свои жесткие углы. Это уникальное геометрическое свойство обеспечивает жесткую передачу усилий и исключительную устойчивость при тяжелых нагрузках.

Вопрос: Ферменные мосты дороже строить, чем балочные?

О: Они используют значительно меньше сырья, что экономит первоначальные затраты на закупку. Однако для изготовления сложных соединений, сварки и сборки требуется высококвалифицированная рабочая сила, что приводит к значительным затратам. Реальная отдача от инвестиций достигается на более длинных пролетах, когда прочные конструкции становятся невероятно дорогими.

Вопрос: Каковы основные недостатки ферменного моста?

Ответ: Они предъявляют более высокие требования к техническому обслуживанию из-за многочисленных соединений, требующих регулярных проверок на усталость и коррозию. Они чувствительны к локальным повреждениям; если один критический стальной элемент выходит из строя, вся конструкция оказывается под угрозой. Кроме того, конструкция «сквозной фермы» накладывает строгие ограничения на просвет над головой для высоких транспортных средств.

Вопрос: Можно ли использовать мост с фермами Бейли для постоянной инфраструктуры?

А: Да. Хотя изначально они создавались для использования в военных целях и временных чрезвычайных ситуациях, современные оцинкованные мосты Бейли чрезвычайно долговечны. Инженеры часто сертифицируют эти модульные стальные конструкции на десятилетия постоянного коммерческого использования, особенно в сельской местности, на лесозаготовительных маршрутах и ​​в развивающихся транспортных сетях.
