Пересечение обширных рек, глубоких долин или действующих многополосных автомагистралей представляет собой серьезную инженерную проблему. По мере увеличения расстояний пересечения структурное напряжение увеличивается экспоненциально. Серьезным препятствием становится собственный вес самого моста. Лица, принимающие решения, сталкиваются с трудным балансированием. Вы должны сопоставить возможности охвата с растущими материальными бюджетами. Сложная транспортная логистика и требования к будущему техническому обслуживанию еще больше усложняют картину.

Выбор неправильного конструктивного решения может подорвать ваш бюджет. Это также может со временем создать серьезную угрозу безопасности. Классический дизайн открытого веба остается доминирующим решением для преодоления средних и длинных пробелов. Понимание структурной механики, лежащей в основе его высокой мощности, имеет решающее значение. Эти знания помогут вам оценить жизнеспособность альтернативных вариантов балки, арки или подвески.

Здесь мы разберем основные инженерные принципы. Вы узнаете, как эти конструкции преодолевают значительные расстояния без промежуточных опор. Мы также предоставляем систему коммерческой оценки. Инженеры проектов и группы закупок могут использовать это руководство для уверенной работы в крупномасштабных инфраструктурных проектах.

Ключевые выводы

• В ферменных мостах используется сеть соединенных между собой треугольников для рассеивания сил нагрузки (растяжения и сжатия), сводя к минимуму общий собственный вес конструкции и одновременно увеличивая пропускную способность.

• Высокое соотношение прочности к весу делает фермы очень экономичными для пролетов средней и большой длины (обычно от 50 до 300+ футов) по сравнению с конструкциями из сплошных балок.

• Модульные варианты, такие как ферменный мост Бейли, обеспечивают быстрое развертывание и исключительную масштабируемость для удаленных объектов или объектов с ограниченным доступом.

• Несмотря на эффективность использования материалов, лица, принимающие решения, должны учитывать затраты на техническое обслуживание в течение всего срока службы, связанные с проверкой сложных соединений соединений и открытых участков поверхности.

Инженерная физика, решающая задачи, связанные с нагрузкой на большие пролеты

Инженеры постоянно полагаются на определенные геометрические формы, чтобы преодолеть огромные пролеты. Треугольник образует абсолютную основу этой структурной логики. Это единственный двумерный многоугольник, устойчивый к деформации. Примените сильное давление к вершине квадрата, и он быстро превратится в параллелограмм. Примените такое же давление к треугольнику, и он прочно зафиксируется на месте. Связанные между собой треугольники внутри каркаса эффективно распределяют большие нагрузки по всему пролету.

Такая геометрия позволяет конструкции четко разделять противодействующие силы. Когда по палубе проезжают тяжелые транспортные средства, мост испытывает сильную нагрузку. Верхние аккорды обрабатывают сжатие. Они плотно сжимаются под нагрузкой. Между тем, нижние аккорды выдерживают натяжение. Они раздвигаются, сопротивляясь изгибающей силе, направленной вниз. Между этими хордами располагаются диагональные элементы паутины. Они эффективно передают силы сдвига от центра к сильным концевым опорам.

Снижение собственной нагрузки представляет собой еще одно важное физическое преимущество. Сплошные балки, известные как балочные мосты, плохо масштабируются при больших зазорах. По мере увеличения длины они добавляют огромное количество тяжелой стали. Конструкция «открытого полотна» полностью исключает ненесущий материал. Он удаляет ненужный «жир» из цельной балки. Меньший собственный вес напрямую коррелирует с большими достижимыми расстояниями. Вы можете безопасно пересекать широкие реки, не строя дорогих пирсов в средней точке.

Соотношение глубины и пролета прекрасно иллюстрирует эту эффективность. Инженеры могут увеличить вертикальную высоту или глубину каркаса. Это экспоненциально увеличивает сопротивление изгибу. Мы называем это моментом инерции в строительной технике. Более высокая рама агрессивно борется с изгибающими силами. Удивительно, но увеличение этой высоты не требует пропорционального увеличения тоннажа стали. Вы получаете огромную структурную жесткость за небольшую часть стоимости материала.

Ферменный мост против альтернативных конструкций: система оценки

Планировщики проекта должны сопоставить типы мостов с конкретными требованиями площадки. Вам нужны четкие критерии успеха, прежде чем дорабатывать какие-либо проекты. Команды должны тщательно оценить ограничения по допуску, условия окружающей среды и строгие ограничения бюджета. Эстетические требования также играют роль в городской среде. Ни одна конструкция моста не решает всех инженерных проблем.

Балочные мосты превосходны в очень специфических сценариях. Они лучше всего подходят для коротких пролетов с малым зазором. Строительные бригады быстро строят их, используя прочные стальные или бетонные балки. Однако их основное преимущество исчезает на больших расстояниях. Они становятся непомерно тяжелыми. Огромный объем требуемого материала делает их слишком дорогими для широких переправ через реки.

На противоположном конце мы видим подвесные и вантовые мосты. Инженеры резервируют эти титаны для экстремальных пролетов, превышающих 1000 футов и более. Они визуально ошеломляют и обладают высокими способностями. Тем не менее, они несут огромные первоначальные затраты на проектирование. Вы также должны финансировать огромное количество материалов и сложных опорных точек. Они слишком усложняют проекты на средние расстояния.

Открытая веб-инфраструктура представляет собой золотую середину. Он обеспечивает оптимальную эффективность затрат на фут для промежуточных промежутков. Вы часто будете сталкиваться с местами, где установка опор среднего пролета совершенно невозможна. Глубокая вода, быстрое течение или оживленные автомагистрали не позволяют разместить пирс. В этих специфических условиях эта структура обеспечивает необходимую прочность, не нарушая при этом бюджет.

Модульная масштабируемость: приложение Bailey Truss Bridge

Коммерческий рынок предлагает высокоэффективные сборные стропильные системы. Эти модульные варианты революционизируют подходы инженеров к решению сложных задач на объектах. Они обходят традиционный медленный процесс изготовления каждой отдельной стальной балки по индивидуальному заказу. Вместо этого они полагаются на умные, стандартизированные принципы проектирования.

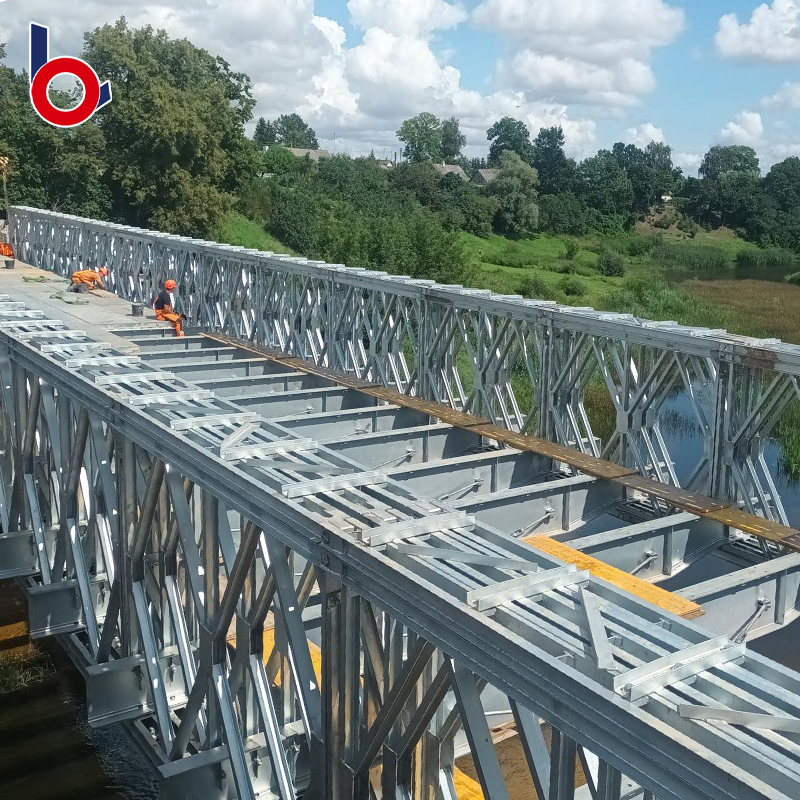

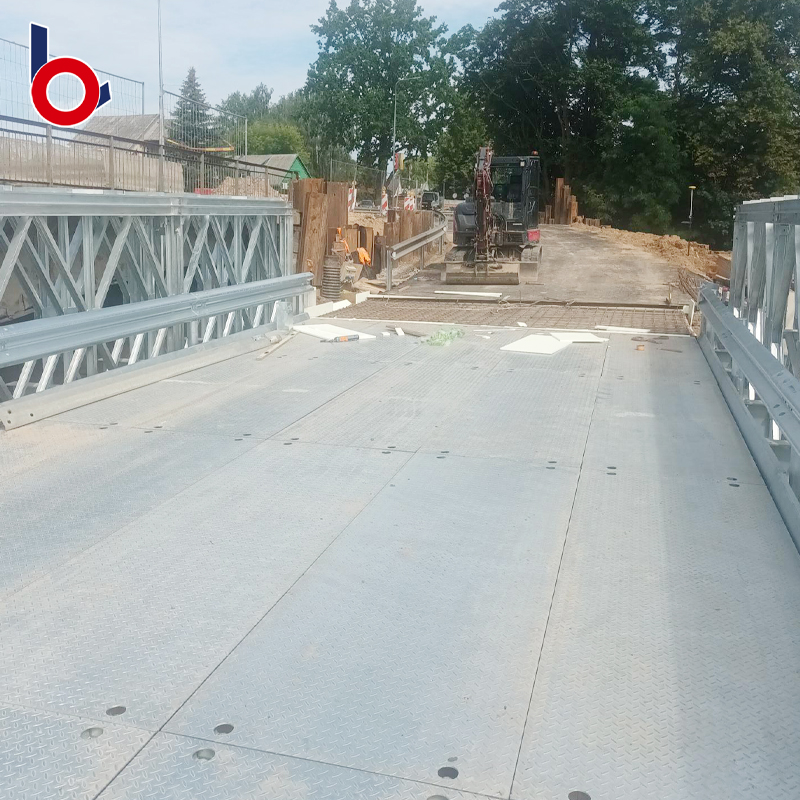

Ярким примером этого эксплуатационного преимущества является ферменный мост Бейли . В этом инженерном решении используются стандартизированные взаимозаменяемые стальные панели. Бригады скрепляют эти панели вместе, чтобы добиться впечатляюще больших пролетов. Вы полностью исключаете необходимость в тяжелом подъемном оборудовании. Процесс сборки также полностью исключает сложную и трудоемкую сварку на месте.

Сценарии развертывания этих модульных систем сильно различаются. Планировщики часто используют их для оказания чрезвычайной помощи при стихийных бедствиях. Когда наводнения смывают сельскую инфраструктуру, команды могут развернуть эти структуры за считанные дни. Они также прекрасно служат временными объездными дорогами при капитальной реконструкции автомагистралей. Кроме того, муниципалитеты используют их для быстрого создания безопасной пешеходной и велосипедной инфраструктуры. Многие отдаленные районы даже полагаются на них для постоянного доступа к сельским дорогам.

Транспортная логистика подчеркивает еще одно огромное преимущество. Перемещение массивных стальных балок требует специальных разрешений на перевозку негабаритных грузов. Для этого также необходимы широкие и очень устойчивые подъездные дороги. И наоборот, вы можете перевозить модульные элементы фермы в разобранном виде на стандартных бортовых грузовиках. Эта возможность открывает доступ к очень ограниченной местности. Вы можете сравнительно легко доставить мост высокой пропускной способности в крутые горные районы или густые леса.

Соотношение затрат и результатов для планировщиков проектов

Перед утверждением проекта команды по закупкам должны проанализировать множество аспектов затрат. Первоначальная эффективность использования материалов сразу бросается в глаза. Вам просто потребуется значительно меньше тоннажа стали на фут пролета. Традиционные пластинчатые балки потребляют огромное количество сырья. Открытый веб-дизайн позволяет использовать сталь только там, где этого требуют силы. Такая эффективность позволяет сократить первоначальные бюджеты на закупки.

Методы изготовления и сборки также влияют на итоговую бухгалтерскую книгу. Проектировщики достигают высоко предсказуемого контроля качества за счет строгого производства за пределами предприятия. Заводские настройки позволяют выполнять точную резку и сверление. После доставки полевая сборка, собранная на болтах, значительно сокращает трудозатраты специалистов на месте. Вам не нужно платить надбавку за расширенные выездные сварочные бригады.

Планировщикам проекта следует оценивать затраты, используя следующий последовательный подход:

1. Базовый показатель по материалу: рассчитайте точный требуемый тоннаж стали по сравнению с альтернативой сплошной пластинчатой ​​балке.

2. Оценка трудозатрат: сравните стоимость простой сборки на болтах на месте с обширными требованиями к сварке на месте.

3. Транспортная логистика: Определите, требует ли местонахождение объекта специализированной перевозки или достаточно стандартных платформ.

4. Масштабирование фундамента: Оцените необходимый размер и глубину бетонных опор с учетом веса надстройки.

Требования к фундаменту представляют собой огромную область для вторичной экономии затрат. Более легкие габаритные надстройки напрямую снижают нагрузку на грунт. Вы значительно уменьшаете требуемую площадь бетонных опор. Требуемая несущая способность фундамента снижается. Заливка меньшего количества бетона и забивка меньшего количества свай приводит к существенному удержанию бюджета.

Риски внедрения и реалии обслуживания

Несмотря на высокую эффективность, эти структуры имеют конкретные реалии реализации. Вы должны столкнуться с этими рисками на этапе планирования. Сложность проверки является основной проблемой для долгосрочного управления. Сама конструкция, основанная на соединенных между собой треугольниках, создает сотни соединений. Эти узлы, косынки и болтовые соединения требуют пристального внимания.

Регулярные структурные проверки требуют серьезного времени и опыта. Инспекторы должны индивидуально осмотреть каждый сустав на наличие стрессовых переломов или ослабленных болтов. Большой объем этих подключений увеличивает базовые бюджеты на техническое обслуживание.

Чтобы активно управлять этими рисками внедрения, инженеры должны сосредоточиться на:

• Осмотр узлов: планирование строгих, повторяющихся визуальных и ультразвуковых испытаний всех косынок, подвергающихся высоким нагрузкам.

• Уход за покрытием: определение графика подкраски или повторного цинкования для борьбы с постоянным воздействием влаги.

• Проверка резервирования: обеспечение существования вторичных путей нагрузки, чтобы ни один выход из строя одного натянутого элемента не поставил под угрозу весь пролет.

• Мониторинг зазора: регулярное подтверждение того, что замена покрытия проезжей части не приводит к опасному уменьшению вертикальных пределов высоты.

Коррозия представляет собой еще одну непрекращающуюся битву. Открытый веб-дизайн естественным образом увеличивает общую площадь поверхности, подвергающуюся воздействию элементов окружающей среды. Дождь, снег и дорожная соль легко проникают в сложную стальную конструкцию. Инженеры должны тщательно оценить варианты отделки. На стали, подверженной атмосферным воздействиям, образуется защитная ржавая патина. Оцинкованная сталь обеспечивает надежную цинковую защиту. Окрашенные покрытия обеспечивают эстетическую гибкость, но требуют частого повторного нанесения.

Чувствительность к усталости требует строгого технического контроля. Натяжные элементы подвергаются постоянной циклической нагрузке с течением времени. Каждый проезжающий мимо грузовик растягивается и освобождает эти нижние пояса. Инженеры должны обеспечить строгое соблюдение современных стандартов резервирования. Местные нормы AASHTO определяют несколько путей загрузки. Это предотвращает катастрофические единичные отказы в случае ослабления одного элемента. Наконец, планировщики должны учитывать ограничения по очистке. Верхние конструкции, известные как сквозные фермы, физически ограничивают вертикальный просвет для движения транспортных средств. Это требует очень тщательного предварительного планирования маршрута.

Заключение

Выбор охватывающей структуры определяет финансовый и операционный успех вашего инфраструктурного проекта. Ферменный мост конструктивно и экономически оправдан для конкретных условий эксплуатации. Он превосходно справляется с преодолением расстояний, где минимизация собственного веса имеет решающее значение. Это также оказывается неоценимым, когда размещение промежуточных опор среднего пролета невозможно с конструктивной или экологической точки зрения.

Инженеры-проектировщики должны немедленно начать с детального анализа участка по глубине. Это определяет точную высоту, необходимую для безопасного сопротивления местным силам нагрузки. Далее командам следует напрямую проконсультироваться с производителями сборных каркасов. Раннее моделирование базовых затрат на материалы и транспортировку предотвращает неожиданные бюджетные сюрпризы в дальнейшем. Всегда следите за тем, чтобы выбранная вами конструкция строго соответствовала местным требованиям AASHTO или эквивалентным требованиям. Используя эти различные механизмы структурной механики, вы можете уверенно преодолевать огромные пробелы с высочайшей эффективностью.

Часто задаваемые вопросы

Вопрос: Каков средний пролет ферменного моста?

Ответ: Средний пролет обычно находится в пределах «золотой зоны» от 50 до 300 и более футов для стандартных транспортных и пешеходных конструкций. Хотя высокотехнологичные варианты могут охватывать значительно большие расстояния, этот промежуточный диапазон максимизирует соотношение прочности конструкции к весу. Это делает их гораздо более экономичными, чем тяжелые сплошные балки или сложные альтернативы подвески.

Вопрос: Почему некоторые части ферменного моста выше других?

Ответ: Многие конструкции имеют переменную глубину, например, тетиву или профили верблюжьей спины. Инженеры максимизируют высоту конструкции точно в центре пролета. Эта центральная область испытывает наибольшие изгибающие моменты при больших нагрузках. Увеличение глубины в середине обеспечивает максимальную устойчивость к изгибу без траты лишней стали возле концевых опор.

Вопрос: Чем мост с фермами Бейли отличается от стандартного моста с фермами?

Ответ: Стандартная версия обычно представляет собой спроектированную по индивидуальному заказу статическую конструкцию, постоянно приваренную или прикрепленную болтами для конкретной площадки. Система Бейли представляет собой модульную портативную конструкцию с шарнирными соединениями. В нем используются стандартизированные взаимозаменяемые стальные панели. Это обеспечивает быстрое развертывание, легкую транспортировку на платформе и быструю сборку без тяжелого подъемного оборудования.
