Инфраструктурные проекты, оказание помощи при стихийных бедствиях и военные операции сталкиваются с универсальной проблемой. Им требуются решения для быстрого пересечения без ущерба для безопасности груза. Задержки в установлении этих критически важных связей могут сорвать всю операцию. Блокированные маршруты доступа серьезно влияют на цепочки поставок и время реагирования на чрезвычайные ситуации.

Выбор между модульной, предварительно спроектированной системой и постоянной, изготовленной по индивидуальному заказу структурой создает серьезные проблемы при принятии решений. Команды должны взвесить важные компромиссы. К ним относятся время выполнения заказа, тщательная подготовка объекта и финансовая предсказуемость. Неправильный выбор часто приводит к перерасходу бюджета или неприемлемым задержкам проекта.

Данное руководство объективно оценивает обе структурные системы. Мы сравним скорость развертывания, инженерные возможности и отдачу от жизненного цикла. Вы увидите прямое сравнение логистических реалий и пороговых значений нагрузки. В конечном итоге такая разбивка помогает группам по закупкам и инженерам подобрать правильное решение для конкретных требований на объекте.

Ключевые выводы

• Скорость развертывания: мост Compact 321 Bailey Bridge значительно сокращает время установки с месяцев до дней за счет использования стандартных ручных инструментов и минимального количества тяжелой техники.

• Логистический след: Модульные компоненты системы 321 помещаются в стандартные транспортные контейнеры, тогда как традиционные мосты требуют специализированного негабаритного транспорта.

• Структурное применение: Традиционные стальные конструкции по-прежнему превосходят постоянные, многополосные, длинные пролетные сети автомагистралей, требующие минимального обслуживания.

• Финансовый риск: сборные мосты предлагают весьма предсказуемые первоначальные затраты и возможность повторного использования, что снижает профиль риска для временной или аварийной инфраструктуры.

Понимание основных архитектур

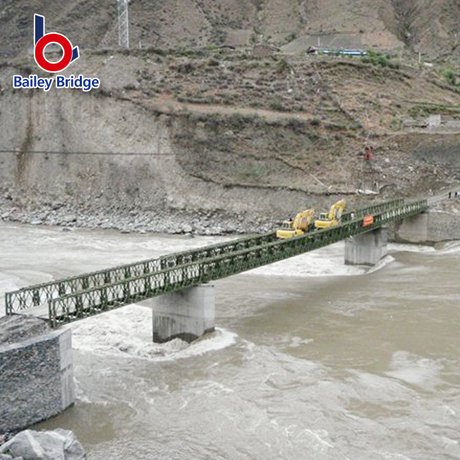

Компактный мост Бейли 321

Инженеры определяют эту систему как стандартизированный мост с сборными фермами . В нем используются взаимозаменяемые стальные панели, закрепленные шпильками и болтами. В конструкции приоритет отдается исключительной модульности. Производители предварительно изготавливают каждый компонент с точными допусками. Это гарантирует беспрепятственное соединение деталей на месте. Для их соединения не потребуются специальные навыки изготовления. Основные конструктивные компоненты включают сварные стальные панели, фрамуги, стрингеры и настил.

Истинная гениальность этой архитектуры заключается в ее методологии запуска. Команды проектируют эти модульные блоки для быстрого консольного запуска. Они проталкивают мост через пропасть, не полагаясь на временные фальшивки. Вы строите мост на роликах на одном берегу реки. Легкий стартовый нос ведет конструкцию по пролету. Как только нос достигает дальнего берега, бригады снимают его и опускают основной мостик на опоры. Этот метод сводит к минимуму воздействие на окружающую среду на водном пути ниже.

Традиционная конструкция стального моста

Напротив, конструкция стального моста, спроектированная по индивидуальному заказу , следует проектированию с учетом особенностей конкретного объекта. Эти проекты обычно включают в себя тяжелые пластинчатые балки, коробчатые балки или сложные конструкции ферм, изготовленных на заказ. Инженеры тратят месяцы на составление конкретных чертежей на основе локализованных геотехнических данных. Затем производители изготавливают массивные стальные секции в контролируемых заводских условиях. Эти структуры отдают приоритет долгосрочному постоянству и эстетической интеграции в городские ландшафты.

Этот традиционный подход во многом зависит от тщательной подготовки площадки. Подрядчики должны построить глубокие фундаменты, такие как забивные сваи или большие бетонные опоры. Участок становится массивной строительной зоной. Рабочие выполняют обширные сварочные работы на месте, изготовление по индивидуальному заказу и заливку тяжелого бетона. Для этого процесса требуются временные опоры, встроенные непосредственно в русло реки или долины. Эта сложность по своей сути удлиняет сроки реализации проекта и повышает уязвимость к задержкам из-за погодных условий.

Скорость развертывания и логистические реалии

Транспорт и доступ к объекту

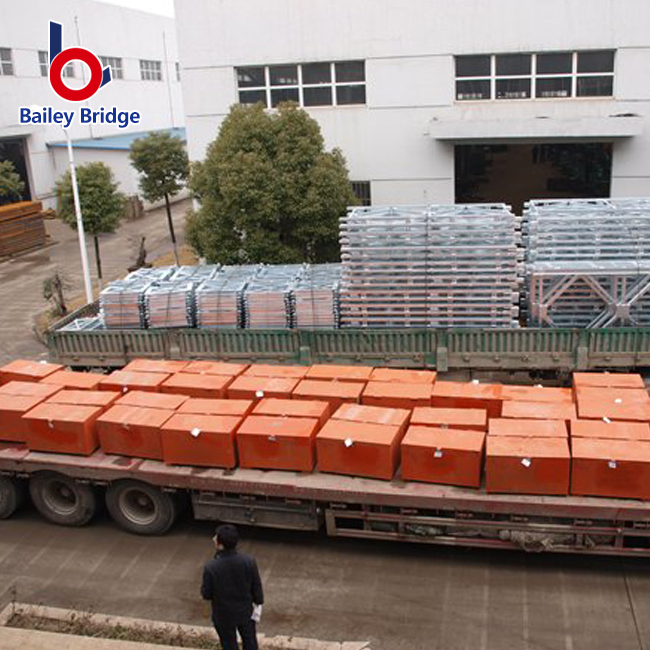

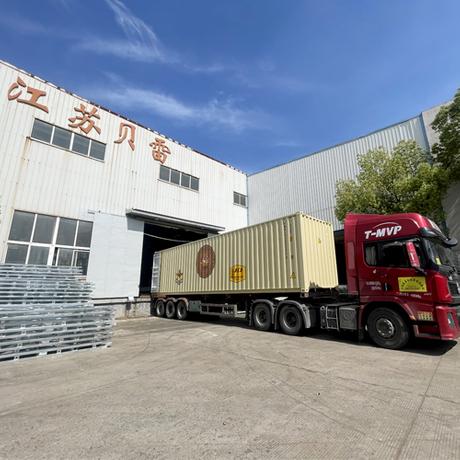

Логистика диктует осуществимость любого удаленного инфраструктурного проекта. Мост Compact 321 Bailey Bridge предлагает здесь явные преимущества. Производители стандартизируют все компоненты, чтобы они помещались в стандартные 20-футовые или 40-футовые грузовые контейнеры. Вы можете отправить их по всему миру стандартными коммерческими перевозками. Они легко передвигаются по узким горным дорогам. Это делает их идеальными для удаленных объектов с ограниченным доступом, куда просто не могут проехать тяжелые транспортные средства.

Традиционные конструкции сталкиваются с серьезными транспортными узкими местами. Большие сборные балки требуют специальных разрешений на негабаритную нагрузку. Их транспортировка требует сложных планов маршрутов. Для передвижения по общественным дорогам часто требуется полицейское сопровождение. Кроме того, строительная площадка требует широких подъездных дорог для размещения грузовиков с удлиненной платформой. Если объект расположен в густых джунглях или в гористой местности, доставка традиционных стальных элементов часто становится невозможной без строительства новых дорог.

Потребности в сборке и оборудовании

Процесс сборки резко подчеркивает различия между этими двумя методологиями. Мы можем разбить метод консольного выталкивания на отдельные, управляемые этапы.

1. Планировка площадки: бригады выравнивают небольшую площадку на стартовой площадке для размещения монтажных роликов.

2. Крепление панелей: рабочие вручную соединяют стальные панели с помощью прочных штифтов. Они закрепляют их с помощью предохранительных зажимов.

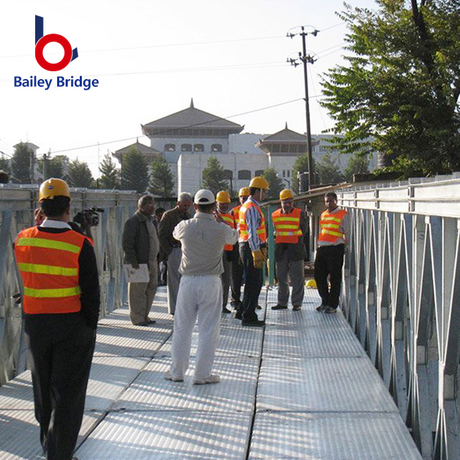

3. Установка настила: бригады укладывают фрамуги и стальные пластины настила по мере того, как мост выдвигается назад.

4. Консольный запуск: стандартное транспортное средство или ручная лебедка толкают мост вперед по роликам.

5. Посадка и размещение: Экипажи демонтируют стартовую носовую часть и опускают основной пролет на постоянные опоры.

Обученная, но неспециализированная бригада легко выполнит этот процесс. Они используют стандартные ручные инструменты и основные подъемные средства. Такой подход полностью устраняет строгие требования к тяжелым кранам. И наоборот, традиционная конструкция требует использования тяжелых кранов. Для этого требуются специализированные сварочные бригады. Подрядчикам приходится возводить обширные строительные леса и выполнять опалубочные работы. На объекте доминирует тяжелая техника, что приводит к увеличению затрат на топливо и сложности логистики.

Срок ввода в эксплуатацию

Менеджеры проектов должны тщательно оценивать сроки от закупок до активного трафика. Модульные системы работают по сильно сжатому графику. Поскольку детали находятся на складе, поставщики могут отправить их немедленно. Срок от закупок до перевозки часто занимает всего несколько недель. Физическая сборка часто занимает всего несколько дней. Пользовательские сборки рассчитаны на несколько месяцев или даже лет. Инженерные утверждения, изготовление по индивидуальному заказу и сложные этапы монтажа требуют огромных затрат времени.

Метрики сравнения развертываний

Грузоподъемность, пределы диапазона и инженерные ограничения

Пороги производительности

Распространенное заблуждение предполагает, что быстрое развертывание приносит в жертву структурный потенциал. Однако модульный мост легко справляется со стандартными нагрузками на шоссе. Инженеры объединяют панели в разные фермы. Они используют одинарные, двойные или тройные ряды. Они также могут складывать их в несколько ярусов. Такая гибкость позволяет конструкции поддерживать машины скорой помощи, тяжелые коммерческие грузовики и гусеничную технику. Как правило, эти системы обеспечивают надежную работу до определенных пределов диапазона. Один пролет обычно достигает максимальной длины от 60 до 65 метров, прежде чем потребуются промежуточные опоры.

Мы должны уточнить, когда индивидуальный постоянный подход становится строго обязательным. Модульные системы имеют ограничения. Если ваш проект предусматривает пролеты, превышающие 70 метров, без промежуточных опор, вам необходимо перейти на специальные пластинчатые балки или конструкции подвески. Непрерывные тяжелые циклические нагрузки в течение нескольких десятилетий также способствуют созданию постоянной конструкции. Требования к многополосным шоссе, где мосты должны охватывать от четырех до шести полос в ширину, повсеместно требуют индивидуального проектирования.

Соответствие и стандарты

Оба варианта требуют строгого соблюдения международных инженерных стандартов. В Соединенных Штатах проекты обычно соответствуют рекомендациям AASHTO (Американской ассоциации государственных служащих шоссейных дорог и транспорта). FHWA также предоставляет специальные директивы для сборных стальных мостов. Модульные мосты полностью соответствуют этим строгим нормам грузоподъемности. Они проходят исчерпывающие физические испытания для проверки пределов сдвига и изгиба.

Однако инженерное поведение в зависимости от трафика различается. Хотя модульные системы оказываются очень устойчивыми, их характеристики отклонения различаются. Конструкция, соединенная шпильками и болтами, естественно, демонстрирует немного большее вертикальное отклонение и движение, чем полностью сварная неразрезная балка. Усталостные характеристики также различаются. Циклическое напряжение на стальных штифтах требует иных инженерных расчетов по сравнению с напряжением на сварных соединениях балок. Инженеры учитывают эти переменные при выборе класса нагрузки и конфигурации панели.

Финансовый риск и жизненный цикл проекта

Первоначальные и скрытые затраты

Финансовая предсказуемость определяет многие решения о закупках. Модульное мостовое соединение обеспечивает чрезвычайно высокую предсказуемость. Затраты на материалы остаются фиксированными, поскольку компоненты производятся серийно и серийно. Производитель предоставляет точную цену, основанную на требованиях к пролету и нагрузке. Кроме того, резко снижаются затраты на рабочую силу и оборудование. Вы не платите за помесячную аренду крана или специализированные высокооплачиваемые сварочные бригады. Задержки из-за погодных условий редко приводят к увеличению бюджета, поскольку сборка происходит очень быстро.

Традиционные сборки обеспечивают более высокую вариативность. Индивидуальное проектирование требует значительных предварительных затрат на консультации. Увеличенный рабочий день увеличивает бюджет. Сложные последовательности монтажа часто сталкиваются с задержками из-за погодных условий. Если проливные дожди затопят участок, работы по фундаменту немедленно прекращаются. Каждый день задержки увеличивает затраты на аренду и рабочую силу. Эти скрытые переменные часто выводят индивидуальные проекты за пределы первоначальной финансовой оценки.

Повторное использование активов и рентабельность инвестиций

Подрядчики и государственные учреждения все чаще рассматривают модульные конструкции как коммерческие активы. Они обеспечивают отличный постоянный возврат инвестиций. По окончании временного объезда или аварийной фазы бригады разбирают мост. Они упаковывают панели обратно в контейнеры. Они хранят их на местных складах. Когда происходит следующий проект или стихийное бедствие, они перераспределяют тот же самый актив. Возможность повторного использования полностью меняет модель капитальных затрат для инфраструктурных команд.

Мы создаем традиционные мосты по-другому. Они представляют собой единовременные невозвратные затраты, зависящие от конкретного местоположения. Вы проектируете балочный мост для одного конкретного профиля долины. Вы не сможете переместить его позже. Однако эти невозвратные издержки обеспечивают долгосрочный постоянный актив. Срок службы нестандартной конструкции, обслуживаемой должным образом, обычно составляет от 75 до 100 лет. Он интегрируется в постоянную сеть автомагистралей, обеспечивая десятилетия бесперебойного обслуживания.

Требования к обслуживанию

Вся стальная инфраструктура требует регулярного обслуживания. Команды должны следить за механической целостностью модульных систем. Лучшие практики для штифтовых и болтовых систем включают в себя:

• Планирование регулярных проверок момента затяжки всех основных конструктивных болтов.

• Проверка штифтов панели и предохранительных зажимов на предмет износа после тяжелых перевозок.

• Контроль антикоррозионного оцинкованного слоя на наличие царапин или ухудшения состояния окружающей среды.

• Очистка от мусора посадочных мест подшипников и роликовых механизмов.

Традиционные сварные конструкции часто требуют меньшего планового механического обслуживания. Вам не нужно проверять тысячи болтов. Однако для предотвращения ржавчины им требуются длительные и дорогостоящие циклы перекраски. При проверках основное внимание уделяется усталости сварных швов, растрескиванию настила и размыву фундамента. Хотя плановые проверки могут быть менее частыми, капитальный ремонт постоянных построек предполагает масштабные инженерные работы и закрытие полос движения.

Риски реализации и логика включения в короткий список

Когда следует выбирать мост Compact 321 Bailey Bridge

Некоторые профили проектов идеально сочетаются с модульным развертыванием. Вам следует указать эту систему, если у вас срочные сроки. На них полагаются бригады по ликвидации последствий стихийных бедствий после того, как наводнения смыли бетонные пролеты. Военные операции по наведению мостов используют их для быстрого продвижения войск. Гражданские подрядчики часто используют их для создания временных объездов. Это поддерживает движение транспорта во время масштабной модернизации автомагистралей.

В отдаленных регионах предпочтение отдается модульной логистике. Если на объект запрещен доступ тяжелой техники, контейнерные перевозки немедленно решают проблему. Кроме того, большую выгоду получают проекты, требующие полупостоянных переходов для горнодобывающих или лесозаготовительных работ. Вы можете разобрать мост и переместить его, как только место добычи закроется.

Когда следует сохранять традиционный подход

Вам следует сохранить традиционный подход к постоянной городской инфраструктуре. Городское планирование часто требует особой архитектурной эстетики, которую не могут обеспечить стандартные фермы. Многополосные, высокоскоростные и интенсивные маршруты требуют сплошных и гладких систем настила. Сверхдлинные пролеты над основными водными путями или глубокими судоходными каналами обычно требуют специальной конструкции подвесных, вантовых или непрерывных балок. Традиционная сборка остается золотым стандартом для этих постоянных, громких сред.

Следующие действия

Команды по закупкам должны собрать конкретные данные, прежде чем запрашивать предложения поставщиков. Точность на раннем этапе исключает задержки в пересмотре. Сначала определите точную ширину зазора. Мера от стабильного банка к стабильному банку. Во-вторых, определите максимальный ожидаемый класс нагрузки. Будут ли по мосту проезжать стандартные легковые автомобили или по нему будут ездить 80-тонные карьерные самосвалы? Наконец, проверьте несущую способность грунта на обоих берегах. Даже легкая надстройка требует стабильного основания для поддержки опорных плит. Соберите эти три показателя, прежде чем обращаться к инженерам-строителям для предварительной оценки объекта.

Заключение

• Основной выбор полностью зависит от постоянства требований и срочности развертывания.

• Модульные системы значительно сокращают логистические затраты, обеспечивая быструю установку в стесненных условиях без использования тяжелых кранов.

• Мост Compact 321 Bailey Bridge является окончательным выбором для быстрого развертывания, возможности повторного использования и предсказуемости бюджета.

• Индивидуальные традиционные конструкции остаются необходимым стандартом для постоянных, больших объемов, многополосных пролетов с архитектурными требованиями.

• Этап действия: Проконсультируйтесь со специализированными инженерами-строителями, указав конкретную длину пролета, класс нагрузки и данные о грунте, чтобы обеспечить точную предварительную оценку площадки и конфигурацию моста.

Часто задаваемые вопросы

Вопрос: Какова максимальная пролетность моста Compact 321 Bailey без промежуточных опор?

Ответ: Стандартный предел обычно составляет от 60 до 65 метров для одного пролета. Это во многом зависит от выбранного класса нагрузки и конфигурации панели. Более длинные пролеты требуют более тяжелых многорядных ферм, что увеличивает собственный вес. Для зазоров, превышающих этот предел, инженеры должны спроектировать промежуточные опоры для поддержки конфигураций непрерывного многопролетного моста.

Вопрос: Может ли сборный ферменный мост выдерживать экстремально тяжелые нагрузки, такие как резервуары или тяжелое горнодобывающее оборудование?

А: Да. Инженеры достигают экстремальной грузоподъемности, используя многорядные и многоярусные конфигурации панелей. Размещая до трех рядов панелей рядом и складывая их в два или три этажа на высоту, способность к сдвигу и изгибу резко возрастает. Однако увеличение номинальной нагрузки значительно уменьшает максимальную безопасную длину пролета.

Вопрос: Чем 321 Bailey Bridge отличается от системы HD200?

Ответ: В системе HD200 обычно используются панели большего размера и обеспечивается более высокая прочность на сдвиг. Это делает его пригодным для более тяжелых грузов на больших пролетах. Система 321 обычно легче. Его меньшие по размеру компоненты позволяют быстрее развертывать его вручную или с использованием минимального оборудования. Выбор зависит от требуемой мощности и портативности вручную.

Вопрос: Являются ли модульные стальные мосты временными?

О: Нет. Хотя они очень популярны в качестве временных объездов, они прекрасно служат в качестве постоянной инфраструктуры. Производители обрабатывают сталь сверхпрочным горячим цинкованием. Благодаря регулярному техническому обслуживанию, проверке крутящего момента и элементарной защите от ржавчины эти предварительно спроектированные конструкции легко обеспечивают надежную и безопасную работу в течение нескольких десятилетий.
