Выбор правильной конструкции моста требует баланса грузоподъемности, требований к пролетам, материальных затрат и скорости развертывания. Инженеры-строители и проектировщики ежедневно сталкиваются с трудным выбором. Вы должны устранить серьезные физические пробелы, не выходя за рамки ограниченного бюджета и не нарушая строгие сроки. Цельнобалочные конструкции часто требуют чрезмерного количества сырья. Эта громоздкость увеличивает затраты на транспортировку и значительно продлевает сроки строительства. Вы можете решить эти проблемы, приняв высокоэффективные архитектурные структуры. Основная ценность ферменного моста заключается в его замечательном соотношении прочности и веса. Благодаря соединению элементов конструкции эти пролеты обеспечивают исключительную устойчивость при использовании значительно меньшего количества стали. В этом подробном руководстве мы раскроем основную физику, лежащую в основе этих геометрических конструкций. Вы узнаете, как эти конструкции управляют динамическими силами на больших промежутках времени. Эти конкретные знания помогают планировщикам проектов, инженерам и группам по закупкам уверенно оценивать проекты. Затем вы сможете определить, соответствует ли эта структурная архитектура вашей конкретной инфраструктуре, срокам и требованиям соответствия.

Ключевые выводы

• Эффективная передача нагрузки: ферменные мосты распределяют вес через сеть взаимосвязанных треугольников, преобразуя динамические нагрузки в чистое растяжение и сжатие.

• Высокая рентабельность инвестиций в материалы: геометрическая эффективность обеспечивает значительную несущую способность с использованием меньшего количества материала, чем альтернативы сплошной балке, что снижает затраты на транспортировку и изготовление.

• Модульная адаптируемость: специальные конструкции, такие как ферменный мост Бейли, обеспечивают быстрое, предварительно спроектированное развертывание для временного, аварийного или удаленного доступа.

• Компромиссы при обслуживании. Несмотря на высокую надежность, сложность взаимосвязанных узлов требует строгих локальных протоколов проверки для поддержания структурной целостности и соответствия требованиям.

Основная механика: управление напряжением и сжатием

Вы должны понимать основы геометрии, чтобы понять, как функционируют эти структуры. Треугольник является бесспорной основополагающей единицей любой ферменной архитектуры. Квадраты и прямоугольники легко теряют свою форму под воздействием внешнего давления. Треугольники обладают уникальным механическим преимуществом. Их невозможно деформировать под действием напряжения без физического изменения длины их сторон. Эта присущая им жесткость делает их идеальным строительным блоком для тяжелой инфраструктуры.

Каждый мост должен безопасно воспринимать и перенаправлять два разных типа веса. Во-первых, оно должно поддерживать свою собственную структурную массу. Инженеры называют это мертвой нагрузкой. Во-вторых, он должен поддерживать движущееся движение транспорта и силы окружающей среды, такие как ветер или снег. Мы называем это живой нагрузкой. Хорошо спроектированный структурный каркас одновременно поглощает эти комбинированные нагрузки. Он мгновенно распределяет сосредоточенный вес по всей взаимосвязанной конструкции. Эта дисперсия не позволяет какой-либо одной локализованной точке нести полную нагрузку.

Сеть треугольников управляет стрессом, преобразуя динамические силы в две основные внутренние реакции. Мы можем классифицировать эти реакции, чтобы понять механику выживания моста:

1. Сжатие: это мощные силы, действующие внутрь элементов конструкции. Они активно пытаются сократить или раздавить материал. В большинстве стандартных конструкций верхние пояса и специальные вертикальные стойки воспринимают эти сжимающие силы.

2. Натяжение: это тянущие силы, растягивающие элементы конструкции. Они активно пытаются удлинить или защелкнуть материал. Нижние пояса и диагональные связи обычно поглощают эти растягивающие силы.

Рассмотрим простую аналогию для заинтересованных сторон, не являющихся инженерами. Представьте себе, что вы идете по глубокому рыхлому снегу в обычных зимних ботинках. Ботинки концентрируют вес вашего тела на крошечной площади поверхности. Вы сразу утонете в снегу. А теперь представьте, что вы носите широкие снегоступы. Снегоступы не уменьшают фактическую массу тела. Вместо этого они распределяют одинаковое давление по гораздо более широкой геометрической области. Структурная ферма работает точно так же, как гигантский стальной снегоступ. Он распределяет концентрированное давление по огромной сети, чтобы предотвратить катастрофические локальные сбои.

Структурные вариации и критерии оценки

При проектировании инфраструктуры нельзя использовать универсальный подход. Вы должны сопоставить конкретный структурный вариант со строгими критериями успеха вашего проекта. Планировщики основывают эти важные решения на целевой длине пролета, пределах динамической нагрузки и доступном бюджете. Оценим три наиболее распространённых исторических и современных варианта дизайна.

Конфигурация Пратта выделяется как инженерная классика. В этой компоновке вертикальные элементы обеспечивают сжатие внутрь. Диагональные элементы наклонены к центру и выдерживают натяжение наружу. Такая специфическая ориентация позволяет инженерам использовать более тонкие и легкие диагональные стальные стяжки. Конструкция Пратта предлагает весьма экономичное использование дорогой стали. Он исключительно хорошо работает на пролетах длиной до 250 футов.

Конфигурация Уоррена использует немного другой подход к геометрии. Он основан на равносторонних треугольниках, охватывающих всю длину конструкции. Диагональные элементы постоянно попеременно выдерживают растяжение и сжатие. Эта высокоэффективная планировка сводит к минимуму общее использование материала. Он отлично подходит для легких транспортных средств и обеспечивает быстрое изготовление. Однако конструкция Уоррена концентрирует огромную нагрузку на конкретных узлах соединения при тяжелых динамических нагрузках. Вы должны тщательно укрепить эти узлы.

Конфигурация Хоу по существу отражает схему Пратта. Его диагональные связи отклоняются от центра, что означает, что они выдерживают сжатие, а не растяжение. Это заставляет вертикальных членов справляться с напряжением. Исторически сложилось так, что строители отдавали предпочтение проекту Хоу, потому что он допускал использование смешанных материалов. Они часто использовали дешевую древесину для массивных диагоналей сжатия и дорогое железо исключительно для вертикальных натяжных стержней. Несмотря на свою историческую значимость, современная коммерческая инфраструктура для тяжелых перевозок сегодня редко использует конструкцию Хоу.

Матрица оценки структурного проектирования

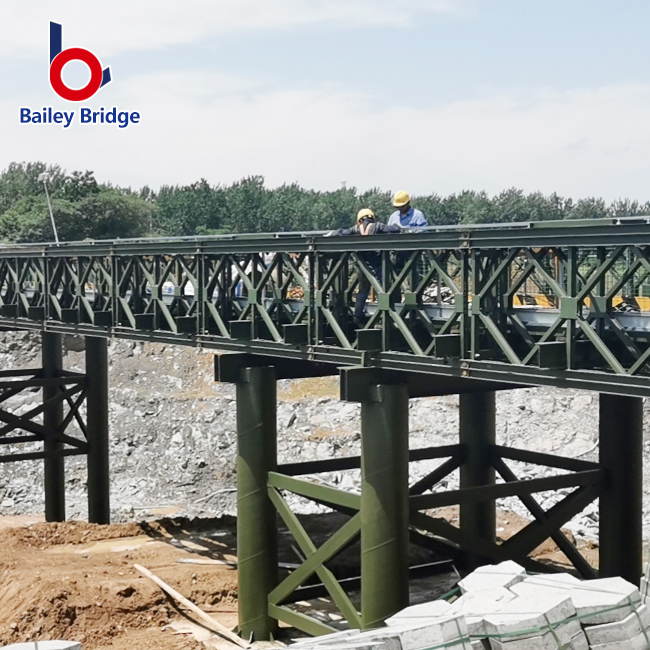

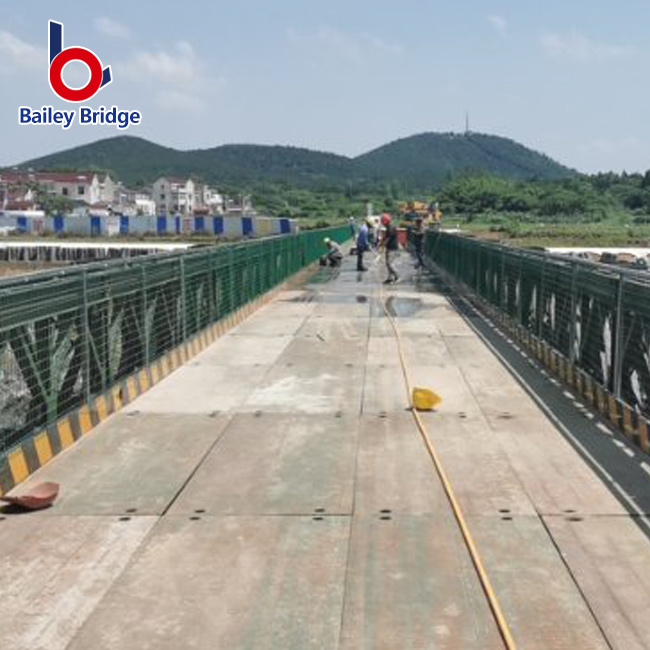

Мост с фермами Бейли: решение для быстрого развертывания

Иногда сроки проекта резко сокращаются из-за чрезвычайных ситуаций или неожиданных логистических препятствий. В этих сценариях вы не можете месяцами ждать изготовления стали по индивидуальному заказу. Вам нужно заранее разработанное решение. — Мост с фермами Бейли это широко известная сборная модульная конструкция из стальных панелей. Эта гениальная система, возникшая во время Второй мировой войны для быстрого перемещения войск, произвела революцию во временной инфраструктуре. Он сочетает в себе геометрическую прочность традиционных структурных каркасов с высочайшей гибкостью модульной конструкции.

Вам следует оценить это модульное решение для сценариев, требующих немедленного и надежного развертывания. Типичные случаи использования включают срочную помощь при стихийных бедствиях после того, как наводнения разрушили местную инфраструктуру. Команды военной логистики постоянно используют их для пересечения труднопроходимой местности. Отдаленные лесные хозяйства полагаются на них для добычи тяжелой древесины через глубокие овраги. Гражданские подрядчики часто используют их в качестве временных строительных объездов при восстановлении постоянной дорожной инфраструктуры.

Эта модульная система обеспечивает несколько важных преимуществ реализации:

• Никакого специального оборудования не требуется: полевые бригады могут собирать панели вручную, используя простые инструменты. Вам редко понадобятся тяжелые краны, чтобы переместить конструкцию через зазор.

• Стандартизированные детали: взаимозаменяемые стальные панели упрощают управление запасами. Вы обходите типичные узкие места в закупках, связанные с конструкционной сталью, изготовленной по индивидуальному заказу.

• Масштабируемая прочность: вы можете добавить дополнительные усиливающие панели по бокам, чтобы динамически увеличивать общую грузоподъемность.

• Многоразовые активы: как только ваш временный проект завершится, вы сможете разобрать конструкцию, упаковать ее в грузовики и развернуть в другом месте.

Несмотря на эти огромные преимущества, вы должны учитывать эксплуатационные ограничения системы. Инженеры обычно используют эти модульные блоки на более коротких пролетах по сравнению с массивными постоянными установками. Они также обеспечивают более низкие ограничения максимальной скорости для перекрестков. Постоянная, специально спроектированная конструкция лучше справляется с высокоскоростным и тяжелым межштатным движением, чем временная модульная панельная система. Вы должны сопоставить скорость развертывания с долгосрочными эксплуатационными ограничениями.

Коммерческие и инженерные преимущества (обоснование рентабельности инвестиций)

Планировщики инфраструктуры должны безжалостно обосновывать любые капитальные затраты. При оценке структурной конструкции вы должны смотреть не только на допустимую нагрузку. Вам необходимо проанализировать более широкие коммерческие преимущества. Уникальная геометрия соединенных между собой треугольников обеспечивает исключительную экономическую эффективность пролета. Вы достигаете огромной прочности при значительном уменьшении общего объема материала. Менее прочная сталь и бетон напрямую приводят к значительному снижению затрат на сырье.

Такое сокращение материалов запускает цепную реакцию коммерческих выгод. Поскольку надстройка весит значительно меньше, вы платите гораздо дешевле за ее доставку. Более легкий мост также требует значительного снижения требований к фундаменту. Вам не нужно заливать столько массивного бетона для устоев и опор. Такое снижение сложности подконструкции экономит огромное количество рабочего времени и затрат на аренду тяжелой техники.

Сравнительная таблица затрат и эффективности

Воздействие на окружающую среду и территорию представляет собой еще один важный фактор обоснования. Современные строительные проекты подвергаются пристальному экологическому контролю. Более легкая надстройка требует гораздо менее инвазивных работ по фундаменту в чувствительных руслах рек или водно-болотных угодьях. Уменьшив физическое воздействие устоев и опор, вы значительно упростите процесс получения экологических разрешений. Менее тяжелые раскопки приводят к уменьшению экологических нарушений и повышению удовлетворенности местных регулирующих органов.

Вы также обеспечиваете превосходную долговечность. Отраслевые стандарты долговечности показывают, что каркасы из оцинкованной стали служат исключительно хорошо на протяжении десятилетий. Правильная оцинковка защищает углеродистую сталь от агрессивной влаги и дорожных солей. При сохранении защитных покрытий срок активной службы этих установок легко превысит полвека. Высокий первоначальный возврат инвестиций обеспечивает длительный и надежный срок эксплуатации.

Риски реализации и вопросы соблюдения требований

Вы не можете принимать обоснованные инженерные решения без оценки присущих рисков. Основной недостаток любой взаимосвязанной структуры заключается в необходимости обширного обслуживания и проверок. Эти конструкции полностью основаны на сотнях соединений, косынках и тяжелых болтовых соединениях. Каждый отдельный узел конструкции представляет собой потенциальную точку долгосрочной усталости или локализованной коррозии.

Мусор, влага и агрессивные дорожные соли легко скапливаются в этих узких местах стыков. Поэтому вы не можете просто осмотреть основные балки и уйти. Геометрическая сложность требует очень строгих, специализированных и регулярных протоколов проверки. Бригады технического обслуживания должны тщательно проверять отдельные косынки на наличие микроскопических трещин под напряжением. Такая интенсивная реальность проверок увеличивает ваши ежегодные бюджеты на оперативное обслуживание.

Ограничения по расчистке и ветровые нагрузки на окружающую среду также создают риски для реализации. Во многих конструкциях используется конфигурация «сквозная ферма», при которой движение транспорта проходит прямо через середину стального каркаса. Эта особая геометрия ограничивает общий вертикальный просвет, доступный для проезжей части. Вы должны тщательно рассчитать ограничения по высоте для негабаритных коммерческих грузов. Кроме того, обширная сеть открытых стальных элементов создает огромную площадь поверхности. Эта большая площадь поверхности улавливает сильный ветер, что делает надстройку очень уязвимой для агрессивной боковой ветровой нагрузки. Инженеры должны рассчитывать и смягчать эти аэродинамические силы.

Наконец, вы должны строго соблюдать нормативные требования. Вы должны строго соблюдать стандарты местного Министерства транспорта (DOT) и AASHTO. Регулирующие органы строго регулируют номинальные нагрузки на конструкции и требуют резервирования конкретных элементов, критически важных для разрушения. Элемент, критический для разрушения, представляет собой единый стальной компонент, выход из строя которого может вызвать полное обрушение моста. Современное соответствие требует от вас разработки вторичных путей загрузки. Эти резервы гарантируют, что конструкция останется стоять, даже если основная диагональная стяжка порвется. Если вы заменяете историческое строение, вам также необходимо руководствоваться сложными правилами сохранения.

Заключение

Выбор оптимальной конструкции моста требует тщательной оценки физики, затрат и ограничений проекта. Ферменная конструкция остается оптимальным выбором, когда необходимо максимизировать длину пролета и грузоподъемность. Это достигается за счет строгого контроля веса материала и стоимости сырья. Используя геометрическое совершенство треугольника, эти конструкции безопасно поглощают и распределяют огромные динамические нагрузки. Они предлагают тщательно рассчитанный баланс между структурной эффективностью и капитальными инвестициями.

Когда сроки сжаты или места очень удалены, модульные варианты обеспечивают непревзойденную ценность. Сборные панельные системы позволяют командам избежать длинных очередей на индивидуальное изготовление. Они обеспечивают быстрое, безопасное и эффективное восстановление критически важного доступа с использованием базовых инструментов. Эта модульная возможность оказывается неоценимой для оказания помощи при стихийных бедствиях и создания временной инфраструктуры.

Никогда не следует дорабатывать дизайн без экспертного анализа сайта. Мы настоятельно рекомендуем заинтересованным сторонам проекта проконсультироваться с лицензированными инженерами-строителями или опытными производителями модульных мостов. Вам следует провести технико-экономическое обоснование для конкретного объекта, чтобы составить карту местных экологических нагрузок. Прежде чем начинать работу, проанализируйте точные требования к трафику и нормативные требования.

Часто задаваемые вопросы

Вопрос: В чем основное отличие ферменного моста от балочного?

A: Балочный мост противостоит вертикальным нагрузкам непосредственно за счет прочности твердого материала на изгиб. Для этого нужны толстые и тяжелые балки. Конструкция фермы выдерживает вес посредством геометрической структуры треугольников. Он эффективно распределяет давление в виде сил растяжения и сжатия между многими более легкими взаимосвязанными элементами.

Вопрос: Как долго обычно служит мост со стальными фермами?

Ответ: При соответствующей гальванизации и тщательном регулярном обслуживании стальной каркас легко прослужит от 50 до 75 лет. Некоторые исторически значимые сооружения функционируют уже более века. Срок службы во многом зависит от воздействия окружающей среды, регулярных проверок соединений и своевременных стратегий борьбы с ржавчиной.

Вопрос: Можно ли использовать мост с фермами Бейли постоянно?

О: Да, при правильных условиях. Хотя инженеры изначально проектировали их для быстрого временного развертывания, многие из них служат постоянно. При правильном обслуживании, гальванизации и хранении в средах с низким трафиком или удаленным доступом эти модульные конструкции могут надежно служить местным сообществам в течение нескольких десятилетий.

Вопрос: Что делает элемент моста «критичным к разрушению»?

Ответ: Стальной компонент является критическим для разрушения, если его внезапный выход из строя может привести к обрушению части или всего моста. Современные инженерные стандарты снижают этот серьезный риск за счет создания резервных путей нагрузки. Это обеспечивает безопасную передачу динамического веса на альтернативные элементы в случае сбоя одного соединения.
