Выбор модульного моста – это не просто базовое структурное решение. Вы делаете важные инвестиции в быстрое развертывание, надежность выдерживания нагрузок и предсказуемость жизненного цикла. Руководители проектов и полевые инженеры регулярно сталкиваются с противоречивыми заявлениями о долговечности модульных мостов. Им часто сложно проверить спецификации производителя относительно марок стали, антикоррозионной обработки и вариантов настила при тяжелых динамических нагрузках. Неправильный выбор приводит к частому техническому обслуживанию, небезопасным переходам и перерасходу бюджета.

Современное производство модульных мостов в значительной степени опирается на строго регламентированные высокопрочные материалы. Соблюдение этих точных спецификаций материалов гарантирует, что вы согласуете конструкцию пересечения с требованиями соответствия для конкретного объекта. Такое усердие поможет вам соответствовать строгим требованиям AASHTO или Еврокода, оставаясь при этом в рамках бюджетных ограничений. В этом руководстве вы узнаете, как оценить материалы основной фермы и оценить защитные покрытия поверхности. Мы также изучим специализированные альтернативы настила и критически важное соединительное оборудование, чтобы помочь вам приобрести высоконадежную систему пролетов.

Ключевые выводы

• Основная конструкция: Высокопрочная сталь является непреложным стандартом для основных ферм, обеспечивая необходимое соотношение прочности и веса для модульной сборки.

• Защита поверхности: горячее цинкование обеспечивает наиболее надежную долгосрочную окупаемость инвестиций в защиту от коррозии по сравнению с традиционными лакокрасочными покрытиями, особенно в суровых условиях.

• Вариативность настила: материалы настила варьируются от противоскользящих стальных пластин до обработанной древесины, что требует анализа компромисса между первоначальными затратами, тягой транспортного средства и частотой технического обслуживания.

• Логика закупок: Оценка стального моста с замком требует проверки сертификатов заводских испытаний, проверки состава сплавов соединительных штифтов и сопоставления показателей усталости материала с ожидаемым ежедневным движением.

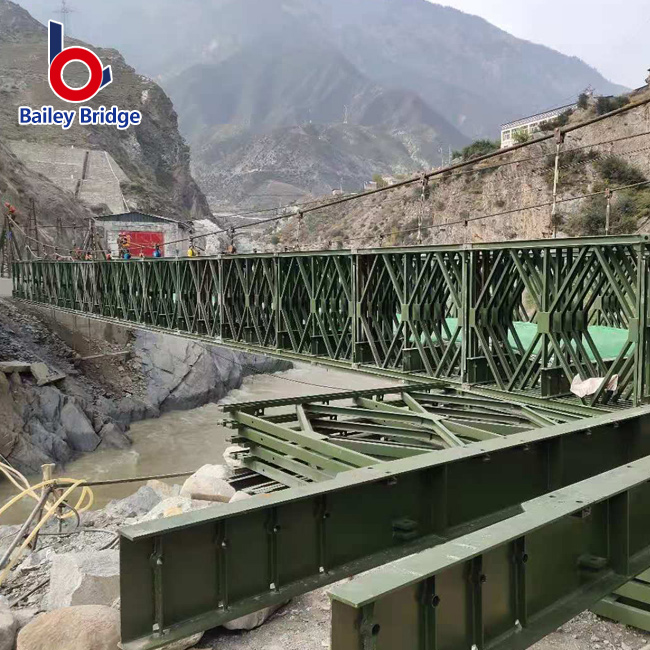

Структурное ядро: высокопрочные стальные фермы

Материал основы строго определяет общую грузоподъемность вашей переправы. Это существенно влияет на транспортную логистику и определяет общую скорость возведения. Исторически инженеры строили временные конструкции из стандартной мягкой стали. Эти ранние материалы имели более низкий предел текучести, что делало панели тяжелыми и громоздкими в обращении.

Сегодня для любого надежного необходимо выбирать высокопрочные конструкционные стали моста Бейли . Стандартные современные марки включают стали Q345 и Q460. Вы также можете встретить эквивалентные обозначения ASTM, такие как A572 Grade 50. Более высокий предел текучести позволяет производителям проектировать гораздо более легкие модульные панели. Они достигают такого снижения веса без ущерба для общей грузоподъемности. Современные фермы легко поддерживают строгие стандарты шоссейных дорог HL-93 или HS20-44.

Более легкая и высокопрочная сталь снижает потребность в тяжелом подъемном оборудовании на рабочей площадке. Меньшие краны и меньшие бригады могут эффективно обрабатывать компоненты. Эта реальность напрямую снижает ваши ежедневные затраты на установку и ускоряет время развертывания проекта. Зачастую полный диапазон можно развернуть за считанные дни, а не недели.

Однако на текущем рынке вы сталкиваетесь с особыми рисками закупок. Некоторые агрессивные поставщики используют несертифицированную сталь более низкого качества, чтобы сократить свои производственные затраты. Такая замена может привести к опасным микроразрушениям при длительной динамической нагрузке. Тяжелые грузовики, подпрыгивающие по пролету, создают циклы сильных напряжений. Чтобы снизить этот риск, вы всегда должны требовать отслеживаемые сертификаты заводов. Эти документы подтверждают точный химический состав и предел текучести стали перед отправкой.

Защитные покрытия и коррозионная стойкость

Основной причиной отказа временных и постоянных модульных мостов является ухудшение состояния окружающей среды. Постоянное воздействие влаги, дорожных солей и колебаний температуры быстро разрушает необработанную сталь. Оценка материала покрытия важна для прогнозирования долгосрочной жизнеспособности и планирования графиков технического обслуживания.

Горячее цинкование обеспечивает максимальный защитный барьер. Этот метод включает в себя процесс металлургического соединения. Производители погружают стальные компоненты в чан с расплавленным цинком при температуре примерно 450 градусов по Цельсию. Цинк связывается непосредственно со стальной подложкой. Он создает толстую, непроницаемую внешнюю оболочку. За надлежащую гальванизацию вы заплатите более высокую первоначальную стоимость. Однако этот процесс исключает повторяющуюся покраску в течение срока службы от 30 до 50 лет. Цинк даже действует жертвенно, защищая небольшие царапины от ржавчины.

Промышленные эпоксидные и полиуретановые краски представляют собой второстепенный вариант. Обычно вы используете высокопроизводительные системы окраски для краткосрочных временных развертываний. Инженеры также выбирают краску, отвечающую строгим эстетическим требованиям, когда требуется определенный цвет. Системы окраски адекватно работают в неагрессивных внутренних средах. Типичная система включает в себя грунтовку с высоким содержанием цинка, промежуточный эпоксидный слой и устойчивое к ультрафиолетовому излучению полиуретановое верхнее покрытие.

Вы должны тщательно оценить условия окружающей среды, чтобы обосновать выбор покрытия. Прибрежные районы, соленая среда, воздействие промышленных химикатов и зоны с высокой влажностью требуют горячего цинкования. Сухие внутренние районы могут позволить использовать высококачественную окраску.

Сравнение нанесения покрытий

Материалы для настила: баланс нагрузки, тяги и стоимости

Материал настила напрямую влияет на безопасность пользователя и тягу автомобиля. Он также контролирует уровень окружающего шума и определяет график текущего технического обслуживания. Выбор правильного настила для мостов требует соответствия материала предполагаемому типу движения.

Настил из ортотропной стали является лучшим выбором для интенсивного коммерческого движения. Идеально подходит для стационарной установки. Производители конструируют эти настилы путем приваривания стальных пластин к продольным ребрам. Это создает невероятно жесткую и прочную поверхность. Чтобы предотвратить скольжение транспортных средств во влажных условиях, поставщики обычно покрывают эти настилы противоскользящими заполнителями. Они встраивают прочные материалы, такие как боксит, в толстый слой эпоксидного полиуретана.

Террасная доска из обработанной древесины представляет собой весьма экономичную альтернативу. Вы часто видите древесину, используемую для сельских, временных или легких работ. Древесина значительно снижает первоначальные капитальные затраты. Однако древесина представляет собой явный риск реализации. Дерево предъявляет высокие требования к уходу. Он по-прежнему подвержен гниению, грибковому разложению и физическому износу от цепей противоскольжения. Частая замена древесины приводит к нарушениям дорожного движения и требует постоянных трудовых затрат.

Композитный настил или настил из армированного волокном полимера представляет собой новую современную альтернативу. FRP сочетает в себе пряди стекловолокна с прочными полимерными смолами. Он обеспечивает исключительную коррозионную стойкость и чрезвычайно малый вес. Он никогда не будет гнить или ржаветь. Однако при выборе FRP вы столкнетесь со значительно более высокими первоначальными капитальными затратами.

Вам следует использовать четкую матрицу решений, чтобы эффективно подобрать материал вашей террасы. Основывайте свой выбор на следующих важных факторах:

• Среднесуточный трафик (ADT). Для высокого трафика требуется ортотропная сталь. При низком трафике можно использовать древесину.

• Ожидаемые нагрузки на ось: Для тяжелых лесозаготовительных или карьерных самосвалов требуется стальной или прочный композитный настил.

• Доступные бюджеты на техническое обслуживание: Если будущее финансирование технического обслуживания сомнительно, заранее инвестируйте в стальной настил, чтобы избежать дорогостоящей замены древесины.

Аппаратное обеспечение и разъемы: уязвимость штифтов и болтов

Модульная структура прочна настолько, насколько прочно ее самое слабое соединение. Материалы, используемые для физических соединений, определяют безопасность и структурную целостность всего пролета. Качественные панели ничего не значат, если контакты разъема срезаются под сильными нагрузками.

Панельные штифты, часто называемые срезными штифтами, фиксируют вместе основные сегменты фермы. Производители должны выковывать эти штифты из сверхвысокопрочной легированной стали. Широко принятым стандартом материала является 30CrMnTi или эквивалентный высокопрочный сплав. Этот специфический стальной сплав содержит хром, марганец и титан. Это позволяет штифту достичь чрезвычайной прочности сердцевины, сохраняя при этом закаленную внешнюю поверхность. Эти штифты выдерживают огромные усилия горизонтального сдвига каждый раз, когда транспортное средство пересекает платформу. Твердость материала и сопротивление усталости имеют решающее значение для предотвращения катастрофического разрушения соединения.

Строительные бригады также полагаются на высокопрочные болты и транцевые зажимы. Эти крепления крепят перекладины и настил к основным фермам. Эти крепления необходимы для жестких соединений, которые активно предотвращают раскачивание и вредную вибрацию. При указании этих деталей необходимо подчеркнуть необходимость использования оцинкованной фурнитуры или крепежа с соответствующим покрытием. Если прикрутить крепеж из необработанной стали к оцинкованным панелям, произойдет гальваническая коррозия. Разнородные металлы химически реагируют в присутствии влаги, вызывая быстрое ржавление в наиболее критических точках нагрузки.

Как оценить материалы Bailey Bridge для ваших закупок

Вы должны переключить свое внимание с простого чтения технических спецификаций на тщательную оценку поставщиков. Знать подходящие материалы – это только полдела. Вы должны убедиться, что то, что вы действительно заказываете, прибудет на вашу строительную площадку.

Убедитесь, что материалы соответствуют строгим международным нормам проектирования мостов. Надежные производители будут сертифицировать свою продукцию по стандартам AASHTO LRFD в Северной Америке. Они также могут использовать международные стандарты BS 5400 или Еврокод. Попросите поставщика предоставить документальное подтверждение соблюдения этих требований.

Вам также следует обязать проводить независимое тестирование. Отдавайте приоритет стороннему неразрушающему контролю (НК) всех сварных швов конструкций. Инспекторы используют ультразвуковой контроль или магнитопорошковый контроль, чтобы найти скрытые дефекты внутри сварных швов. Они также обеспечивают проверку состава сырья. Это не позволяет поставщикам заменять дешевую сталь на полпути производства.

При оценке производителя следуйте строгой логике отбора стального моста Бейли :

1. Прежде чем подписывать какие-либо контракты, запрашивайте полные технические характеристики материалов и отчеты о заводских испытаниях.

2. Оцените долгосрочные финансовые последствия, сравнив более дешевую окрашенную мягкую сталь с оцинкованной высокопрочной сталью за 30-летний период.

3. Оцените исторический уровень дефектов поставщика в прошлых проектах.

4. Ознакомьтесь с точными условиями гарантии, касающимися целостности материала и устойчивости к коррозии.

Посоветуйте своим специалистам по проектированию и закупкам немедленно приступить к оценке нагрузки и воздействия на окружающую среду с учетом специфики объекта. Прежде чем запрашивать предложения поставщиков, вы должны собрать точные данные о засоленности почвы, влажности и максимальной массе транспортных средств.

Заключение

Эксплуатационная надежность модульного моста полностью зависит от определенной триады материалов. Вам понадобится высокопрочный стальной каркас, способный выдержать нагрузки. Чтобы выжить в окружающей среде, вам нужны прочные антикоррозийные покрытия. Наконец, вам понадобится соответствующий ситуации настил, чтобы обеспечить безопасное сцепление автомобиля с дорогой. Баланс этих трех элементов гарантирует успешную установку.

Всегда сохраняйте скептический настрой во время закупок. За агрессивно низкими ценами зачастую скрываются опасные компромиссы в отношении качества стали. Они также могут указывать на недостаточную толщину цинкования или некачественные соединительные штифты. Срезание углов на этих материалах ставит под угрозу безопасность всего перехода.

Поощряйте лиц, принимающих решения, действовать осторожно. Прежде чем совершить окончательную покупку, проконсультируйтесь с сертифицированными инженерами-строителями. Обращайтесь исключительно к проверенным производителям модульных стальных мостов для получения консультации по материалам для конкретного проекта. Правильный выбор материала гарантирует надежную работу вашего моста в течение десятилетий.

Часто задаваемые вопросы

Вопрос: Современные мосты Бейли сделаны из тех же материалов, что и оригинальные конструкции времен Второй мировой войны?

О: Нет. Хотя фундаментальная инженерная концепция остается прежней, в современных версиях используются значительно более прочные материалы. Сегодня производители используют высокопрочные стальные сплавы, такие как Q345 или Q460. Они также наносят современные антикоррозийные покрытия. Эти обновления делают современные модульные системы полностью пригодными для безопасного выдерживания тяжелых грузов на современных шоссе.

Вопрос: Как долго служит стальной мост с учетом материалов, из которых он изготовлен?

Ответ: При правильном горячем цинковании и регулярном обслуживании срок службы постоянных установок может легко превысить 50–75 лет. Окрашенные версии или временные установки могут потребовать капитального структурного ремонта и перекраски каждые 10–15 лет, в зависимости от местных условий окружающей среды.

Вопрос: Можно ли заменить материал настила после установки моста?

А: Да. Модульная конструкция по своей сути позволяет в будущем обновлять материалы. Позже вы можете заменить обработанную древесину на противоскользящий стальной настил. Однако сначала вы должны убедиться, что несущие фрамуги конструктивно рассчитаны на повышенную собственную нагрузку новых стальных панелей.

Вопрос: Есть ли структурная разница между «Бейли-Бриджами» и «Бейли-Бриджами»?

Ответ: Нет. «Baily Bridges» — это просто распространенный вариант написания. Оба термина относятся к одной и той же предварительно спроектированной модульной стальной ферменной системе. Надежные и проверенные производители будут применять одни и те же строгие стандарты материалов, независимо от конкретного написания, которое вы используете во время поиска закупок.
