Строительство надежного моста требует точности, долговечности и глубокого понимания строительной физики. Среди наиболее эффективных конструкций ферменная конструкция в значительной степени опирается на элементы попеременного растяжения и сжатия для распределения веса по зазору. Выбор правильных материалов для этих конструкций требует баланса несущей способности, требований к пролету, условий окружающей среды и бюджетных ограничений. Полагаясь исключительно на первоначальные затраты на строительство, часто приводит к плохим долгосрочным результатам. Инженеры должны учитывать строгие циклы технического обслуживания, меняющиеся нормативные требования и высокоагрессивную местную среду.

В этом руководстве представлена ​​научно обоснованная разбивка основных строительных материалов. Мы оцениваем их оперативные реалии на местах. Вы узнаете, как отраслевые стандарты, такие как рекомендации AASHTO, напрямую влияют на инженерные решения. В конечном итоге эта разбивка будет определять вашу стратегию закупок и обеспечит создание надежной и соответствующей требованиям инфраструктуры.

Ключевые выводы

• Сталь является доминирующим стандартом: высокопрочная конструкционная сталь является основным материалом для современных ферменных мостов благодаря ее превосходному соотношению прочности на растяжение и сжатие к весу.

• Материал диктует применение: древесину можно использовать только для пешеходных или легких пролетов, а армированные волокном полимеры (FRP) являются новыми решениями для высококоррозионных сред.

• Модульность ускоряет сроки: стандартизированные стальные компоненты, как это видно на примере конструкции моста с ферменными фермами, значительно сокращают время развертывания и требования к специализированной рабочей силе.

• Совокупная стоимость владения (TCO) перевешивает первоначальную стоимость материала: соответствие требованиям, защитные покрытия (гальванизация/погодные условия) и долгосрочные проверки должны определять окончательный список материалов.

Основные конструкционные материалы для современных ферменных мостов

Конструкционная сталь (отраслевой стандарт)

При проектировании тяжелого ферменного моста инженеры почти всегда выбирают конструкционную сталь. Он образует основной несущий каркас, охватывающий верхние пояса, нижние пояса, диагонали и вертикальные элементы. Сталь обладает исключительной пластичностью. Он поддается, прежде чем выйти из строя, давая инспекторам четкое предупреждение об усталости конструкции.

Современные проекты основаны на трех основных типах стали. На стали, подверженной атмосферным воздействиям, образуется защитная ржавая патина, что значительно снижает потребность в покраске в будущем. Оцинкованная сталь получает цинковое покрытие для блокировки влаги и соли. Высокопрочная углеродистая сталь, такая как ASTM A709, выдерживает огромные нагрузки в самых специфических условиях применения. Использование стали обеспечивает большие пролеты, безопасно выдерживает тяжелые грузовые или автомобильные нагрузки и гарантирует предсказуемый усталостный срок службы.

Древесина и инженерная древесина

Древесина остается жизнеспособным выбором для конкретных легких конструкций. Обычно его можно найти на пешеходных переходах, исторических реставрациях и дорогах государственных парков с небольшой интенсивностью движения. Строители используют пиломатериалы, обработанные под давлением, чтобы противостоять насекомым и гниению. Для более длинных деревянных пролетов они полагаются на клееный брус, который состоит из склеенных слоев ламинированной древесины, спрессованных вместе для повышения структурной целостности.

Дерево обладает высокой эстетической ценностью и значительно меньшим выбросом углекислого газа по сравнению с промышленными металлами. Однако он сталкивается с определенными ограничениями. Древесина ограничивает максимальную длину пролетов. Он имеет более низкую грузоподъемность и остается очень уязвимым к биологическому разложению, проникновению влаги и пожару.

Бетон (несущие элементы)

Бетон редко образует основной каркас фермы. Он может похвастаться огромной прочностью на сжатие, но демонстрирует очень низкую прочность на растяжение без тяжелого внутреннего стального армирования. В конструкции ферм принципиально требуются материалы, которые могут одновременно выдерживать переменное растяжение и сжатие.

Вместо этого бетон служит важным опорным элементом. Строительные бригады заливают бетоном пролеты мостов, опоры конструкций и фундаментные опоры. Он обеспечивает невероятно прочную поверхность для движения и жестко закрепляет надстройку на земле.

Армированные волокном полимеры (FRP) и композиты

Усовершенствованные композиты представляют собой новейший рубеж в строительной инженерии. Материалы FRP сочетают в себе прочное стекловолокно или углеродные волокна, связанные прочной полимерной смолой. Проектировщики выбирают FRP для специализированных пешеходных мостов или изолированных компонентов, расположенных в сильно агрессивных прибрежных и химических средах.

FRP может похвастаться чрезвычайно высоким соотношением прочности и веса. Он весит долю стали и не подвержен ржавчине или гальванической коррозии. Однако эти преимущества сопровождаются высокими первоначальными материальными затратами. Кроме того, у инженеров меньше долгосрочных исторических данных об износе композитов по сравнению с устаревшими материалами.

Сравнение материалов первичного моста

Оценка материалов на основе требований проекта

Грузоподъемность в зависимости от длины пролета

Ваш конструкционный материал должен строго соответствовать ожидаемым требованиям дорожного движения. Тяжелые автомобильные коридоры или железнодорожные пути требуют использования высококачественной стали. Сталь выдерживает динамические, повторяющиеся нагрузки без внезапных сбоев. И наоборот, если вы планируете короткий пролет длиной менее 50 футов, предназначенный исключительно для легкого движения или пешеходов, деревянные или гибридные варианты станут очень привлекательными. Оценка целевой динамической нагрузки гарантирует, что вы не переусердствуете с простым переездом.

Воздействие окружающей среды и продолжительность жизни

Окружающий климат диктует выбор материала так же, как и движение транспорта над ним. Прибрежные регионы постоянно подвергаются воздействию солевых брызг. Северный климат зависит от тяжелых противообледенительных солей в зимние месяцы. Эти хлориды быстро ускоряют окисление стали. В таких агрессивных средах необходимо использовать горячеоцинкованную сталь, специальную атмосферостойкую сталь или инертные компоненты из стеклопластика, чтобы предотвратить быстрое разрушение конструкции.

Анализ затрат жизненного цикла (LCA)

Умное проектирование требует заглядывания на десятилетия вперед, прежде чем церемония перерезания ленточки будет завершена. Вы должны провести комплексный анализ затрат жизненного цикла. Это предполагает сопоставление первоначальной стоимости закупки материалов с плановым будущим обслуживанием. Например, сегодня стандартная углеродистая сталь может стоить дешевле. Однако будущая рабочая сила и строительные леса, необходимые для неоднократной пескоструйной обработки и перекраски, сведут на нет первоначальную экономию. Если вы потратите больше средств на необслуживаемую атмосферостойкую сталь, это часто принесет огромную финансовую выгоду в течение пятидесяти лет.

Логистика и доступ к объекту

Удаленные объекты проекта создают сложные логистические препятствия. Если грузовики не могут передвигаться по узким горным дорогам, перевозка массивных нестандартных стальных балок становится невозможной. На труднодоступных участках предпочитают легкие материалы. Секции FRP можно переносить вручную. Аналогичным образом, модульные стальные компоненты позволяют бригадам транспортировать детали на стандартных бортовых прицепах и собирать их на месте, не полагаясь на массивные и дорогие краны-тяжеловесы.

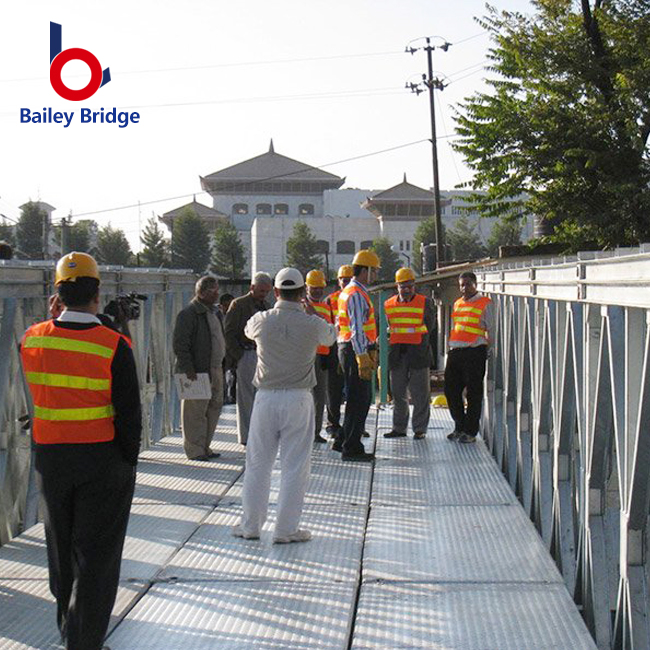

Роль ферменного моста Бейли в быстром развертывании

Что это такое?

Переносная сборная модульная стальная система возникла во время военных операций по быстрому переправе через разбомбленные реки. Сегодня современный мост с фермами Бейли служит стандартным решением гражданского строительства. Он обеспечивает исключительную прочность для чрезвычайных ситуаций, временных строительных объездов и постоянной сельской инфраструктуры.

Особенности материала

Производители конструируют эти системы из высокопрочной конструкционной стали. Каждый компонент, от транца до распорных рам, спроектирован с учетом максимальной эффективности несущей способности. Чтобы гарантировать десятилетия долговечности в суровых условиях, заводы обычно подвергают сталь горячему цинкованию, покрывая ее толстой защитной цинковой броней.

Бизнес и операционные преимущества

• Никакой сварки на месте: стандартизированные системы крепления позволяют деталям плавно соединяться друг с другом. Это устраняет необходимость в дорогостоящих сертифицированных сварщиках.

• Легкая манипуляция: инженеры спроектировали отдельные компоненты так, чтобы они были достаточно легкими, чтобы небольшие бригады вручную могли перемещать их с помощью основного подъемного оборудования.

• Постепенный запуск: бригады собирают конструкцию на твердой земле. Они выталкивают его через разрыв постепенно, используя ролики и временную пусковую носовую часть.

Оценочная линза

Эти модульные конструкции идеально подходят для критически важных объездов во время долгосрочного ремонта автомагистралей. Они незаменимы в ситуациях восстановления после наводнений. Они также обеспечивают отличные постоянные решения для лесозаготовок в сельской местности или подъездных дорог к горнодобывающим предприятиям, где заливка массивного бетонного фундамента остается финансово невыгодной.

Риски соответствия, поиска и реализации

Нормативные стандарты и сертификаты

Каждый конструкционный материал должен соответствовать строгим требованиям транспортных властей. В США материалы должны соответствовать нормам AASHTO и FHWA в отношении номинальной нагрузки, устойчивости к нагрузкам и усталостной прочности. Европейские проекты опираются на стандарты Еврокода. Кроме того, проекты, финансируемые государством, часто приводят к действиям «Покупайте Америку». Вы должны убедиться, что ваша сталь выплавлена, прокатана и изготовлена ​​внутри страны, чтобы обеспечить государственное финансирование.

Цепочка поставок и сроки выполнения заказов

Изготовление металлоконструкций по индивидуальному заказу часто требует длительного времени выполнения заказов. Сталелитейные заводы планируют выполнение заказных работ на несколько месяцев вперед. Любой сбой в цепочке поставок останавливает график строительства. Выбор готовых или модульных решений эффективно снижает эти задержки. Стандартизированные детали находятся на складе, что значительно сокращает сроки реализации проекта с месяцев до нескольких недель.

Реалии проверок и технического обслуживания

Все материалы мостов требуют обязательных регулярных циклов проверки. Регуляторы не позволяют инфраструктуре существовать без контроля. Стальные конструкции требуют тщательного контроля элементов, критически важных для разрушения (FCM). Техники используют ультразвуковые и магнитные инструменты для обнаружения микроскопических трещин. Древесина требует оценки инвазивной гнили, вредителей и влажности. Учет этих обязательных трудозатрат на проверку в общем бюджете жизненного цикла имеет решающее значение для точного планирования проекта.

Двигаясь вперед: составление шорт-листа материалов для конструкции вашего моста

1. Шаг 1: Определите строгие параметры. Установите точную требуемую номинальную нагрузку (например, нагрузка на шоссе HL-93). Измерьте точный промежуток и рассчитайте ожидаемый ежедневный трафик транспортных средств.

2. Шаг 2: Оценка экологических ограничений. Определите локальные коррозионные угрозы. Составьте карту использования дорожной соли, влажности прибрежной зоны или воздействия химических веществ, чтобы быстро исключить несовместимые сорта материалов.

3. Шаг 3. Оцените сроки развертывания. Определите сроки выполнения работ. Решите, допускает ли ваш график медленное индивидуальное решение или вам требуется быстрая модульная стальная система для поддержания транспортного потока.

4. Шаг 4: Привлеките инженеров-строителей. Выйдите за рамки общих материальных концепций. Работайте с сертифицированными специалистами, чтобы указать точные марки стали, толщину и защитные покрытия для официального пакета предложений.

Заключение

Выбор оптимального материала для структурного перехода требует выхода далеко за рамки первоначальных закупочных цен. Вы должны рассчитать динамические нагрузки, оценить вредность окружающей среды и подготовиться к десятилетиям обязательных проверок. Убедитесь, что вы сбалансировали эти инженерные истины с вашим эксплуатационным бюджетом.

В то время как сверхпрочная сталь продолжает доминировать в глобальной дорожной инфраструктуре, альтернативные материалы служат различным и ценным целям. Специализированные композиты способны противостоять агрессивным средам, а модульные сборные системы обеспечивают непревзойденную скорость и логистическую гибкость.

Примите упреждающие меры для защиты вашей инфраструктуры. Проконсультируйтесь напрямую с сертифицированным инженером мостов или проверенным производителем. Попросите их провести тщательный анализ жизненного цикла, точно соответствующий параметрам вашего объекта, чтобы обеспечить безопасность вашего перехода на многие поколения.

Часто задаваемые вопросы

Вопрос: Почему для самой ферменной конструкции сталь предпочтительнее бетона?

Ответ: Бетон очень хорошо выдерживает сжатие, но не выдерживает напряжения, если не заполнен большим количеством арматуры. В конструкциях ферм по своей сути используются элементы попеременного растяжения и сжатия для распределения нагрузок. Сталь обладает превосходными свойствами двойной прочности, что делает ее гораздо более эффективной, надежной и легкой для сложных скелетных конструкций.

Вопрос: Строятся ли сегодня деревянные ферменные мосты?

А: Да. Строители по-прежнему строят их в первую очередь для пешеходных природных троп, полей для гольфа или сельских дорог малой грузоподъемности. Древесина хорошо работает там, где эстетическое сочетание с окружающей средой является приоритетным, а тяжелые транспортные нагрузки не являются фактором.

Вопрос: Как долго обычно служит мост со стальными фермами?

Ответ: При правильном выборе материалов, таких как устойчивая к атмосферным воздействиям сталь, и регулярном регулярном обслуживании современные стальные мосты обеспечивают длительный срок службы. Инженеры активно проектируют и оценивают эти надежные конструкции, чтобы обеспечить надежный расчетный срок эксплуатации от 75 до 100 лет.

Вопрос: Можно ли использовать мост с фермами Бейли постоянно?

А: Абсолютно. Хотя мосты Бейли часто используются в качестве временной аварийной инфраструктуры, надлежащим образом обслуживаемые и горячеоцинкованные мосты обычно служат постоянными переходами. Они успешно функционируют на протяжении десятилетий в сельских, сельскохозяйственных или частных приложениях.
