Соединение огромных физических промежутков при экстремальных нагрузках представляет собой вечную инженерную задачу. Вы должны пересекать реки, долины или действующие шоссе, не увеличивая в геометрической прогрессии собственный вес самой конструкции. Полагаться исключительно на прочные бетонные балки часто не удается при больших длинах. Они просто становятся слишком тяжелыми, чтобы поддерживать себя.

Ферменный мост прекрасно решает эту дилемму. В нем используется несущая надстройка, состоящая из соединенных между собой треугольников. Эти геометрические единицы эффективно управляют растяжением и сжатием по всему пролету. Они распределяют огромный вес от центральной точки и направляют его наружу, к фундаментным опорам.

Выход за рамки теоретической механики требует оценки практических параметров проекта. Это руководство служит точным инструментом принятия решений для планировщиков, разработчиков и инженеров. Мы поможем вам определить, соответствуют ли эти надежные платформы ограничениям вашего сайта, структурным требованиям и требованиям соответствия. Вы узнаете, в чем именно превосходны эти конструкции и где альтернативные конструкции могут помочь вам лучше.

Ключевые выводы

• Высокое соотношение прочности к весу: ферменные конструкции превосходно подходят для случаев, когда требуются длинные пролеты и высокая допустимая нагрузка (например, железнодорожные пути, коммерческие автомагистрали) с минимальным использованием материала.

• Модульная универсальность: сборные конструкции, такие как ферменный мост Бейли, обеспечивают быстрое развертывание для временных, экстренных приложений или приложений с удаленным доступом.

• Компромиссы при обслуживании: несмотря на высокую надежность, сложность взаимосвязанных узлов увеличивает требования к долгосрочным проверкам и уязвимость к коррозии по сравнению с простыми балочными или плитными мостами.

• Предсказуемая масштабируемость. Конструкции ферм позволяют инженерам точно моделировать распределение напряжений, что делает их безопасным и совместимым выбором для стандартизированных муниципальных и промышленных проектов.

Инженерный императив: как ферменные мосты распределяют нагрузку

Проекты, охватывающие широкие препятствия, не всегда могут рассчитывать на центральные опорные опоры. Экологические ограничения часто запрещают строительство бетонных фундаментов в середине реки. Проектировщикам отчаянно нужны конструкции, поддерживающие огромные постоянные нагрузки в непрерывных промежутках. Прочная стальная балка прогибается под сильным центральным давлением. Он просто весит слишком много, чтобы оставаться эффективным на больших расстояниях.

Треугольники решают именно эту инженерную задачу. Взаимосвязанные треугольные узлы преобразуют опасные изгибающие моменты в прямые осевые силы. Это означает, что отдельные элементы конструкции испытывают чистое растяжение или чистое сжатие. Они редко испытывают изгибающие силы. Верхние горизонтальные хорды обычно выдерживают сильное сжатие. Нижние горизонтальные пояса воспринимают растекающееся напряжение. Диагональные элементы эффективно передают силы между верхним и нижним слоями.

Такая геометрическая эффективность значительно снижает общее количество требуемой конструкционной стали. Инженеры без особых усилий оптимизируют расход материала. Они снижают объемы закупок тяжелых материалов на начальных этапах планирования. Вы достигаете невероятной несущей способности, сохраняя при этом удивительно легкую надстройку. Открытая структура позволяет силам перемещаться предсказуемо. Инженеры могут рассчитывать пути нагрузки с абсолютной математической точностью.

Предсказуемое распределение напряжений значительно снижает риски разрушения конструкции. Инспекторы точно знают, какие соединения подвергаются наибольшей нагрузке. Они могут усилить эти конкретные узлы во время производства. Эта целенаправленная прочность предотвращает катастрофическое коробление. Он обеспечивает безопасное движение интенсивного коммерческого транспорта по опасной местности.

Основные области применения: для чего используется ферменный мост?

Инженеры применяют эти геометрические структуры в различных требовательных средах. Они предлагают явные преимущества по сравнению с тросовыми подвесками или альтернативами со сплошной аркой. Их жесткость делает их незаменимыми для особых сценариев тяжелых условий эксплуатации.

Мы видим, что они прекрасно функционируют в четырех основных категориях инфраструктуры:

1. Коммерческие грузовые железные дороги. Поезда создают огромные концентрированные динамические нагрузки. Треугольные конструкции эффективно распределяют этот массивный вес. Они предотвращают локальное прогибание под многотонными грузовыми вагонами. Твердые балки подпрыгивали бы или раскачивались бы под такой сильной вибрацией.

2. Путепроводы: их часто можно увидеть на многополосных автомагистралях между штатами. Они не требуют центральных опорных колонн. Благодаря этому активные полосы движения внизу остаются полностью свободными и безопасными. Водители сталкиваются с меньшим количеством конкретных препятствий.

3. Пешеходные и велосипедные дорожки. Городские планировщики отдают им предпочтение в качестве активных транспортных сетей. Они обеспечивают безопасный переход через опасные городские перекрестки. Открытая визуальная эстетика прекрасно вписывается в современные городские пейзажи.

4. Опоры промышленных трубопроводов. Тяжелая промышленность использует их для прокладки трубопроводов жидкости или газа по пересеченной местности. Жесткая стальная конструкция защищает чувствительные трубы от воздействия окружающей среды. Они предотвращают опасные провисания трубопровода в оврагах.

Они безупречно функционируют в зонах, где запрещено традиционное строительство пирсов. Глубокие судоходные каналы не позволяют размещать пирсы в середине воды. Нестабильные русла рек препятствуют глубокому бурению фундамента. Хорошо спроектированный треугольный пролет полностью обходит эти препятствия на уровне земли. Вы преодолеваете разрыв, бросая якорь только на устойчивых берегах реки.

Модульное преимущество: развертывание и гибкость

Современное строительство требует скорости и адаптируемости. Сборные структурные компоненты обеспечивают именно эту необходимую гибкость. Вы можете собрать их в управляемые секции за пределами площадки. Транспортировать небольшие детали оказывается гораздо проще, чем перевозить массивные бетонные балки.

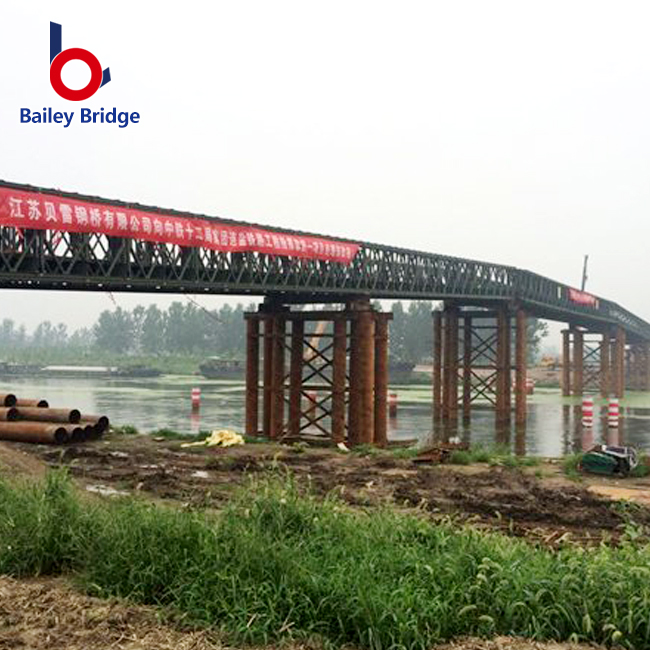

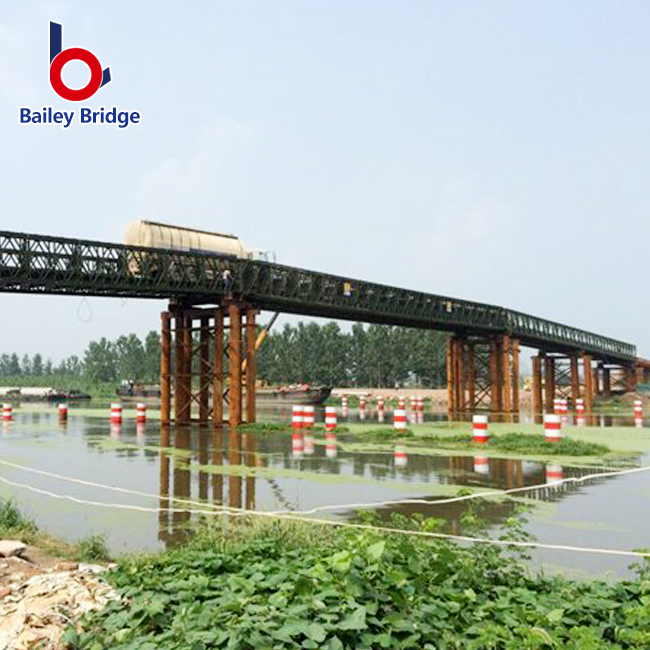

Давайте посмотрим на конкретную, очень универсальную итерацию. представляет Мост с фермами Бейли собой абсолютную вершину модульной инженерии. Основанная на строгой военной необходимости, она обеспечивает непревзойденную скорость развертывания. Рабочие соединяют стандартизированные стальные панели с помощью простых прочных штифтов. Они не требуют сложного сварочного оборудования на месте. Собрать каркас можно на суше. Затем вы запускаете всю сборку через зазор с помощью специальных роликов.

Команды по оказанию помощи при стихийных бедствиях в значительной степени полагаются на эти модульные системы. Когда сезонные наводнения разрушают постоянную инфраструктуру, инженеры быстро развертывают замену. Они восстанавливают жизненно важные линии снабжения за считанные дни. Они также широко используются в удаленных операциях по добыче полезных ископаемых и лесозаготовок. Они получают быстрый и надежный доступ к изолированным сетям ресурсов.

После завершения проекта бригады легко разбирают конструкцию. Они загружают стандартные панели обратно в обычные бортовые грузовики. Вы можете переместить всю надстройку на совершенно новое место. Эта невероятная возможность повторного использования сводит к минимуму потери материала. Это максимизирует структурную полезность в нескольких проектах временного доступа.

Оценка компромиссов: техническое обслуживание или долговечность

Каждый структурный выбор несет в себе определенные эксплуатационные компромиссы. Вы должны сбалансировать первоначальную прочность конструкции и требования к долгосрочному содержанию. Эти треугольные конструкции обеспечивают невероятную жесткость. Однако они требуют строгих и постоянных проверок.

Фреймворк содержит сотни взаимосвязанных узлов. Он имеет многочисленные косынки и болтовые соединения. Каждая точка подключения требует мониторинга.

• Распространенная ошибка: пренебрежение зазором сустава. Мусор легко удерживает влагу внутри плотных соединений косынок. Эта захваченная влага ускоряет появление невидимой ржавчины глубоко внутри швов.

• Распространенная ошибка: игнорирование незначительного урона от удара. Слишком высокие транспортные средства часто задевают нижние раскосы. Даже незначительные физические воздействия со временем нарушают общее геометрическое распределение нагрузки.

• Лучшая практика: Внедрить визуальные проверки с помощью дронов. Дроны легко достигают высоких и опасных хорд. Они позволяют получить подробные изображения труднодоступных стальных соединений в высоком разрешении.

• Передовая практика: систематически наносите современные защитные покрытия. Регулярная покраска эффективно предотвращает атмосферную коррозию. Особое внимание уделите открытым участкам, склонным к накоплению дорожной соли.

По сравнению с гладкой бетонной плитой, эта сложная геометрия задерживает гораздо больше мусора из окружающей среды. Птичий помет, дорожная соль и принесенная ветром грязь устойчиво оседают на открытых стальных элементах. Вы должны выделить достаточные кадровые ресурсы для регулярной уборки. Регулярная мойка продлевает срок службы защитной краски. Профилактическое техническое обслуживание гарантирует, что геометрия останется неизменной на протяжении десятилетий.

Распространенные архитектурные вариации

Инженеры усовершенствовали базовую концепцию триангуляции до нескольких стандартизированных вариантов. Каждый отдельный тип обрабатывает механические силы немного по-разному. Мы выбираем конкретные модели строго в зависимости от длины пролета, типа нагрузки и требований к зазору.

Давайте рассмотрим структурное сравнение наиболее известных конструкций.

Ваш выбор во многом зависит от ожидаемого типа динамической нагрузки. Проекты Уоррена доминируют в современных проектах автомобильного движения. Их более простая геометрия сокращает время изготовления. Варианты Пратта остаются исторически популярными для линий тяжелого железнодорожного транспорта. Они мастерски справляются с ритмичным стуком колес поезда. Выбор правильной геометрии предотвращает переусердство в проектировании и обеспечивает оптимизацию использования материала.

Матрица решений: когда выбирать ферменную конструкцию

Как вы решаете, является ли это правильным инженерным путем? Вам нужна четкая и объективная система оценки. Опора на эстетические предпочтения часто приводит к структурной неэффективности.

Во-первых, тщательно оцените свою физическую длину. Они превосходны исключительно в диапазоне средних и длинных диапазонов. Обычно это означает открытые промежутки длиной от 150 до 500 футов. Для более коротких пролетов часто предпочитают простые сборные бетонные балки. Исключительно длинные участки могут в конечном итоге потребовать массивных подвесных тросов.

Во-вторых, тщательно оцените ограничения вашего фундамента. Осмотрите землю под переходом. Если почва не может поддерживать промежуточные бетонные опоры, вам нужен жесткий самонесущий пролет. Треугольный каркас плавно переносит свой вес на открытом воздухе. Он надежно фиксируется только на двух крайних концах.

В-третьих, учитывайте местные условия окружающей среды. Районы с сильным ветром получают огромную выгоду от конструкции открытого каркаса. Ветер без особых усилий проходит прямо через надстройку. Сплошная пластинчатая балка будет агрессивно ловить ветер. Во время сильных штормов он будет испытывать опасное боковое давление.

Наконец, обратите внимание на свою транспортную логистику. Доставка массивных, прочных бетонных балок требует узкоспециализированной транспортной логистики. Это сильно нарушает местное движение. И наоборот, перевозить модульные стальные пояса можно на стандартных коммерческих грузовиках. Вы собираете их прямо в конечном пункте назначения. Такая простота логистики экономит огромное количество времени на изолированных рабочих площадках.

Заключение

Выбор правильного мостового решения требует баланса структурных требований и экологических реалий. Используя геометрическую эффективность, вы безопасно преодолеваете огромные расстояния, не увеличивая массу тела.

• Проанализируйте свои физические ограничения заранее. Прежде чем завершить разработку чертежей, определите, не препятствуют ли плохие условия грунта установке промежуточных опор.

• Воспользуйтесь преимуществами модульности. Рассмотрите сборные стальные компоненты для проектов, требующих ускорения сроков развертывания или временного доступа к ресурсам.

• Планируйте профилактическое обслуживание на протяжении всей жизни. Установите строгий график проверок сразу после установки, уделяя особое внимание косынкам и целостности соединений.

• Обязательно проконсультируйтесь с сертифицированными инженерами-строителями. Точное математическое моделирование напряжений предотвращает опасное недостаточное проектирование и обеспечивает строгую оптимизацию использования материалов.

Часто задаваемые вопросы

Вопрос: Как долго прослужит типичная стальная ферменная конструкция?

Ответ: Когда бригады проводят регулярное техническое обслуживание и систематически наносят защитные покрытия, срок их службы легко превышает 75 лет. Многие исторические образцы остаются полностью работоспособными уже более века. Абсолютно ключевым фактором является агрессивная защита от коррозии в взаимосвязанных узлах конструкции.

Вопрос: Могут ли эти системы поддерживать движение современных коммерческих грузовых автомобилей?

Ответ: Да, они обычно перевозят чрезвычайно интенсивное движение по шоссе. Инженеры специально рассчитывают элементы конструкции с учетом современных временных нагрузок высокой плотности. Геометрическая конструкция предотвращает локальное прогибание под тяжелыми коммерческими полуприцепами.

Вопрос: Трудно ли их собрать в отдаленных местах?

О: Нет. Они очень выгодны для отдаленных районов. Вы перевозите их небольшими модульными частями на стандартных транспортных средствах. Бригады собирают их, используя простые инструменты и тяжелые булавки. Это полностью исключает необходимость использования массивных подъемных кранов на объекте.

Вопрос: Почему некоторые модели имеют открытый верх, а другие закрытые?

О: Это строго зависит от необходимого пролета и нагрузки. «Сквозные» конструкции полностью перекрывают движение транспорта, обеспечивая максимальную жесткость на очень длинных промежутках. В дизайне «пони» верх остается открытым. Это экономит материал на более коротких пролетах, позволяя при этом свободно проезжать более высоким транспортным средствам.
