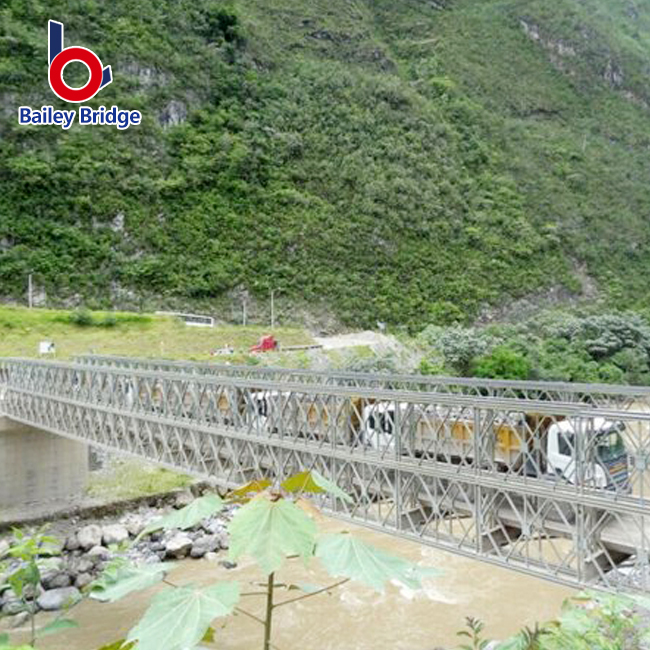

Приобретение мостовой инфраструктуры сопряжено с огромными инженерными и финансовыми рисками. Недостаточное определение допустимых нагрузок может привести к катастрофическому отказу и серьезной угрозе безопасности. И наоборот, переоценка лимитов приводит к бесполезной трате важнейшего капитала проекта. Мост Compact 321 Bailey Bridge служит мировым стандартом быстрого развертывания. Он поддерживает как экстренную помощь при стихийных бедствиях, так и быстрое коммерческое расширение. Однако перед покупкой вы должны понять важную истину. Его фактическая номинальная мощность остается весьма изменчивой. Выбор конкретной конфигурации полностью меняет структурную целостность. Чистота материала и производственные допуски поставщиков радикально меняют реальную производительность. Вы не можете просто доверять общим маркетинговым брошюрам или теоретическим таблицам. Неверные данные приводят к опасным условиям на объекте. Это руководство по технической проверке помогает командам по закупкам и инженерам избежать шума со стороны поставщиков. Мы покажем вам, как именно проверить реальные возможности конструкции. Вы научитесь тщательно проверять спецификации перед покупкой сборной стальной системы. Вооружившись этими знаниями, вы сможете уверенно и безопасно развернуть модульную инфраструктуру.

Ключевые выводы

• Грузоподъемность не является статическим числом; он работает по обратной кривой относительно длины неопорного пролета.

• Структурные конфигурации (от одинарного до тройного и тройного) должны строго соответствовать определенным классификациям локализованных нагрузок (например, AASHTO HS20, HS25).

• Замена материала (например, использование стали Q235 вместо высокопрочной стали Q345/Q355) является основной причиной преждевременной усталости и разрушения под нагрузкой в ​​модульных мостах.

• Покупатели должны потребовать проведения сторонних металлургических испытаний и структурных расчетов для конкретного проекта перед подписанием заказа на поставку.

Расшифровка базового уровня: что определяет пределы нагрузки Compact 321?

Покупатели часто получают от производителей стандартизированные таблицы нагрузок. Эти диаграммы редко отражают фактические условия на объекте или эксплуатационные требования. Общие данные часто вводят команды разработчиков в заблуждение. Опираясь на средние цифры, вы создаете огромные уязвимости проекта. Вам необходимо понять основные переменные. Качество материала выступает в качестве основной переменной производительности. Высокопрочная низколегированная сталь представляет собой неоспоримое требование для модульных мостов. Мировые стандарты обычно диктуют марки стали Q345B или Q355B. Эти марки обеспечивают минимальный предел текучести 345 МПа. Эта прочность позволяет безопасно справляться с экстремальными изгибающими моментами.

Некоторые поставщики пытаются скрытно сократить производственные затраты. Они заменяют свои конструкционные панели сталью Q235 с более низким пределом текучести. Это резко снижает максимальные пределы нагрузки в условиях стресса. Сталь Q235 имеет предел текучести всего 235 МПа. Он просто не может справиться с тяжелым коммерческим транзитом. Эта замена вызывает преждевременную усталость и внезапную деформацию конструкции. Вы должны потребовать отчеты об испытаниях материалов. Прежде чем размещать заказы, подтвердите марку стали.

Точность компонентов также играет огромную роль в производительности. Точные производственные допуски панелей фермы определяют общую жесткость. Болты пояса и соединительные штифты должны идеально подходить друг к другу. Низкая точность приводит к неравномерному распределению нагрузки по пролету. Незакрепленные фитинги создают концентрацию напряжений в отдельных точках. Жесткие допуски обеспечивают безопасную передачу усилия по всей раме. Стандартизированная конструкция 3-метровой панели Compact 321 Bailey Bridge позволяет проводить предсказуемое математическое моделирование. Инженеры полагаются на эту предсказуемость для моделирования стресса перед развертыванием. Каждый миллиметр производственных отклонений снижает ваши запасы прочности. Требуйте прецизионную обработку на станке с ЧПУ от выбранного вами поставщика.

Сопоставление конфигураций мостов с целевыми классификациями нагрузок

Вы должны преобразовать конкретные требования проекта в точные модульные конфигурации. 40-тонный лесовоз оказывает совершенно иное воздействие, чем 60-тонный военный гусеничный автомобиль. Колесные транспортные средства создают концентрированные точечные нагрузки. Гусеничные машины распределяют свой вес по большей площади палубы. Инженеры масштабируют компоновку панелей, чтобы точно соответствовать этим различным категориям нагрузок. Вы не можете угадать необходимую конфигурацию.

Стандартизированные конфигурации определяют конечную емкость. Они масштабируются за счет добавления рядов и ярусов ферм.

• Одинарный-одинарный (SS): подходит для пешеходных дорожек или движения легкового транспорта. Используйте эту настройку только для коротких промежутков времени. Он обеспечивает минимальную устойчивость к тяжелым изгибающим силам.

• Double-Single (DS) и Double-Double (DD): представляют собой оптимальное решение для стандартных коммерческих перевозок. Они хорошо согласуются с эквивалентами AASHTO HS20 или HS25. Установка DD добавляет второй вертикальный уровень. Это значительно увеличивает вертикальную жесткость.

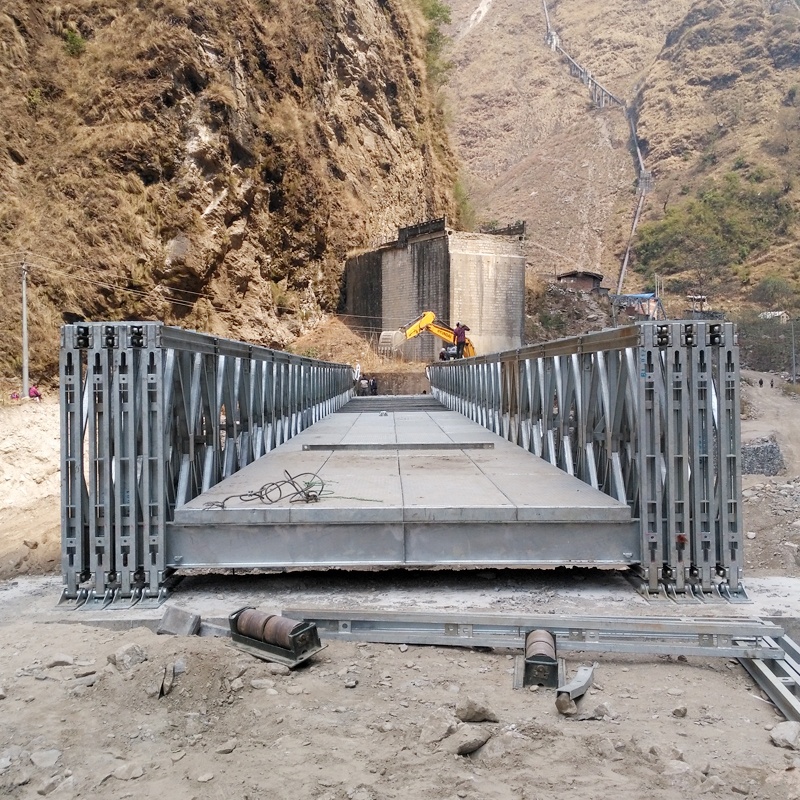

• Treble-Single (TS) и Treble-Double (TD) с усиливающими поясами: требуются для тяжелой техники. Вам нужна эта сложная установка для горнодобывающего оборудования. Он также эффективно поддерживает исключительно длинные промежутки времени. Усиливающие аккорды добавляют решающее сопротивление инерции.

Мы должны четко различать статические и динамические нагрузки. Допуск на динамическую нагрузку является юридически обязательным в целях безопасности. Быстро движущиеся колесные транспортные средства сильно тормозят. Они прыгают по швам палубы. Это увеличивает эффективный статический вес почти на тридцать процентов. Тихоходные гусеничные машины по-разному распределяют свой вес. Факторы удара гарантируют, что конструкция поглощает внезапные кинетические удары без разрушения. Инженерные группы должны рассчитать этот фактор воздействия на основе скорости транспортного средства. Типичные военные спецификации требуют высоких динамических допусков.

Длина пролета против емкости: критический компромисс

Длина пролета напрямую определяет ваши окончательные пределы нагрузки. По мере увеличения пролета собственный вес моста растет в геометрической прогрессии. Это потребляет гораздо больший процент вашей общей теоретической мощности. Вы должны учитывать эту фундаментальную инженерную истину. 20-метровый пролет выдерживает значительно больший живой вес, чем 40-метровый. Они могут использовать одну и ту же конфигурацию панели. Более длинный пролет тратит большую часть своей силы, просто удерживаясь в воздухе.

Пределы отклонений также влияют на ваши решения о закупках. Грузоподъемность – это не только предотвращение полного разрушения. Вы должны поддерживать допустимые пределы прогиба при полной нагрузке. Инженеры часто ориентируются на соотношение L/400 в целях безопасности. Это означает, что пролет длиной 40 метров может безопасно провисать максимум на 100 миллиметров в центре. Сохранение минимального прогиба обеспечивает длительный срок службы конструкции. Чрезмерное провисание со временем разрушает стыки панелей. Он растягивает болты за пределы их упругости. Если металл пластично растягивается, он никогда не восстанавливает свою форму. Вы потеряете мост.

Кроме того, вы не можете игнорировать реалии опоры. Теоретические возможности ничего не значат без прочной почвы под подшипниками. Ваш фундамент должен одновременно выдерживать как собственный вес, так и динамические нагрузки. Модульный мост Бейли требует сложных бетонных опор. В чрезвычайных ситуациях временно можно использовать габионные стены. Однако если почва слегка сместится, геометрия моста нарушится. Неравномерная осадка искривляет жесткую стальную раму. Это создает огромные напряжения скручивания и сдвига. Мост выйдет из строя значительно ниже своей номинальной мощности, если фундамент протонет. Всегда сначала проводите тщательное геотехническое обследование.

Скрытые уязвимости: что нужно проверить перед закупкой

Понимание скрытых уязвимостей отделяет успешные проекты от опасных катастроф. Перед закупкой вы должны провести тщательную оценку рисков. Отказы мостов редко начинаются как катастрофические события. Они начинаются с микроскопических дефектов внутри компонентов. Покупатели должны точно знать, где искать эти недостатки. Не полагайтесь слепо на отчеты заводских проверок.

Постоянная динамическая нагрузка приводит к серьезному микроизносу штифтов панели. Вы должны тщательно изучить материалы штифтов. Высококачественные сплавы, такие как 30CrMnTi, обеспечивают необходимую прочность на сдвиг. Точная обработка предотвращает свободную посадку. Ослабленный штифт быстро ускоряет деградацию сустава. Это позволяет панелям смещаться во время движения автомобиля. Это создает разрушительный эффект удара, известный как фреттинг-усталость. В конце концов штифт ломается под действием сдвигающей силы. Попросите у своего поставщика конкретные данные о металлургии штифта. Требуйте результатов испытаний на твердость.

Стандарты сварки представляют собой еще одну критическую уязвимую точку. Сборный стальной мост во многом зависит от целостности сварных швов. Вы должны строго оценивать соблюдение требований поставщиками. Следите за строгим соблюдением международных норм AWS D1.5 или EN 1090. Некачественные сварные швы содержат скрытые шлаковые включения или пористость. Эти дефекты растрескиваются под действием повторяющихся циклов напряжений. Требуйте ультразвукового или радиографического контроля всех основных сварных швов конструкции. Визуального осмотра никогда не бывает достаточно.

Коррозия со временем резко снижает грузоподъемность. Неправильная обработка поверхности быстро разрушает сталь на открытом воздухе. Поставщики, не использующие горячее цинкование в соответствии со стандартами ASTM A123, подвергают ваш проект риску. Удалите сколы краской во время сборки. Ржавчина безжалостно атакует оголенный металл. Это ухудшает площадь поперечного сечения хорд. Более тонкий металл означает меньшую способность к изгибу. Всегда проверяйте толщину цинкования перед отправкой. Ожидайте минимум 85 микрон для надежной защиты.

Контрольный список покупателя: проверка претензий поставщика и безопасность

Командам по закупкам необходимы конкретные шаги для уверенной квалификации производителей. Вы не можете полагаться только на рекламные объявления или отполированные брошюры. Следуйте этой логике составления короткого списка, чтобы должным образом обезопасить свои инвестиции. Тщательная проверка предотвращает опасные сбои на местах в дальнейшем. Включите эти требования в свою официальную тендерную документацию.

1. Запросите локализованные расчеты конструкций. Никогда не принимайте типовые брошюры или копии схем. Требуйте расчетов конкретных локализованных нагрузок. Эти документы должен подписать лицензированный инженер-строитель. Анализ методом конечных элементов (FEA) для конкретного объекта доказывает реальную безопасность. FEA моделирует точные нагрузки на транспортное средство, пересекающие конкретную длину пролета. Он точно выделяет концентрации стресса.

2. Проверьте сторонние сертификаты: ищите надежные внешние одобрения. Маркировка SGS, Bureau Veritas или CE должна быть нанесена на сырье. Эти отметки также должны распространяться на готовые готовые компоненты. Аудит третьей стороны гарантирует, что фабрика поддерживает свои системы управления качеством. Они предотвращают несанкционированную замену материалов.

3. Проверка пробной сборки по требованию: Настаивайте на полной заводской пробной сборке. Вы должны выполнить этот шаг перед отправкой. Он отлично проверяет взаимозаменяемость компонентов. Рабочие собирают часть моста во дворе. Измеряют предварительный развал арки. Это предотвращает катастрофические задержки строительства на объекте. Если детали не подходят на заводе, они не подойдут и в полевых условиях.

4. Проверяйте отчеты о покрытиях: запросите официальные записи о партии цинкования. Сравните толщину покрытия с международными стандартами. Убедитесь, что цинковое покрытие покрывает все внутренние полые секции. Внутренние трубки без покрытия ржавеют изнутри наружу незаметно.

Эти этапы проверки устраняют догадки из уравнения закупок. Они заставляют поставщиков заранее доказывать свою техническую компетентность. Хорошие производители приветствуют такой уровень проверки.

Заключение

Безопасность и долгосрочная жизнеспособность моста Compact 321 Bailey Bridge полностью зависят от строгого технического контроля. Точное моделирование нагрузки гарантирует выбор правильной конфигурации панели. Высокопроизводительные материалы предотвращают преждевременную усталость конструкции. Строгий контроль качества обеспечивает соблюдение производственных допусков. Никогда не идите на компромисс по этим трем основополагающим принципам. Это поставит под угрозу человеческую жизнь и сроки реализации проекта.

В качестве следующего шага тщательно проверьте свои конкретные локализованные классификации нагрузок. Проверьте точные требования AASHTO, Еврокода или местных транспортных эквивалентов. Затем запросите подробную спецификацию материалов (BOM) у поставщиков, включенных в короткий список. Сделайте перекрестную ссылку на эту спецификацию вместе с локализованным структурным подтверждением. Настаивайте на сертификатах испытаний стали. Эта строгая проверка гарантирует отказоустойчивый и безопасный инфраструктурный актив.

Часто задаваемые вопросы

Вопрос: Каков максимальный пролет моста Compact 321 Bailey Bridge без промежуточных опор?

Ответ: Обычно без посторонней помощи он достигает 51–60 метров. Однако при такой предельной длине грузоподъемность значительно падает из-за собственного веса. Достижение этого максимального диапазона обычно требует сильно усиленной конфигурации Treble-Double (TDR). Всегда консультируйтесь с лицензированным инженером-строителем в случае пролетов, превышающих 40 метров.

Вопрос: Может ли мост Compact 321 выдерживать тяжелые гусеничные краны или цистерны?

Ответ: Да, они поддерживают тяжелую гусеничную технику. Однако гусеничные машины распределяют вес иначе, чем колесные коммерческие грузовики. Вы должны соответствующим образом модернизировать систему настила. Для этих целей инженеры часто используют настилы из ортотропной стали. Вы должны смоделировать конкретную область контакта пути с палубой, чтобы обеспечить локальную безопасность панели настила.

Вопрос: Какова грузоподъемность Compact 321 по сравнению с моделью HD200 (CB200)?

О: HD200 обычно справляется с более тяжелыми нагрузками на длинных пролетах. Это механическое преимущество обусловлено большей высотой панели (2,134 м против 1,5 м). Однако модель 321 остается гораздо более рентабельной. Кроме того, его легче транспортировать и быстро собирать для стандартных коммерческих грузов.

Вопрос: Имеет ли значение марка стали, если мост временный?

Ответ: Да, марка стали имеет огромное значение. Сталь более низкого качества страдает от остаточной пластической деформации при единичной сильной перегрузке. Это сразу же делает временную конструкцию совершенно небезопасной. Деформированные компоненты также невозможно безопасно разобрать. Вы теряете возможность повторно использовать мост для будущих проектов.
