HD200 Bailey Bridge
BAILEY
Мы также можем помочь вам сделать любое последующее обслуживание компонента Бейли моста.
О Бейли Бридж
Бейли Бридж используется, когда необходимо пересечь препятствие для определенного периода времени. Во время или после повторного поступления в стихийное бедствие или реконструкция последовательных мостов или в необычайных условиях, таких как киноиндустрия. Таким образом, функция также отличается от пользователей моста, которые могут быть пешеходами, общими транспортными средствами (автомобилями, автобусами, грузовиками), тяжелым военным оборудованием (танком) или железной дорогой.
Стандарт: ASTM, BS, GB Grade: Q345B-Q460C
Место происхождения: Цзянсу, Китайский бренд: Бейли
Номер модели: JSBLGQ-HD200-071 Тип: тяжелый
Упаковка: 40 'Стандартные контейнеры штаб -квартиры : ± 3%
MOQ: 1 ПК
Название продукта: Горячая продажа 200 стиль Creaintle Bailey Bridge Hot-Sell
Порт загрузки: любой порт Китая, основной порт - это Шанхайский порт
Проект: 225-метровый мост Бейли для Бейли для Индии 'Статуя единства '
Фон проекта:

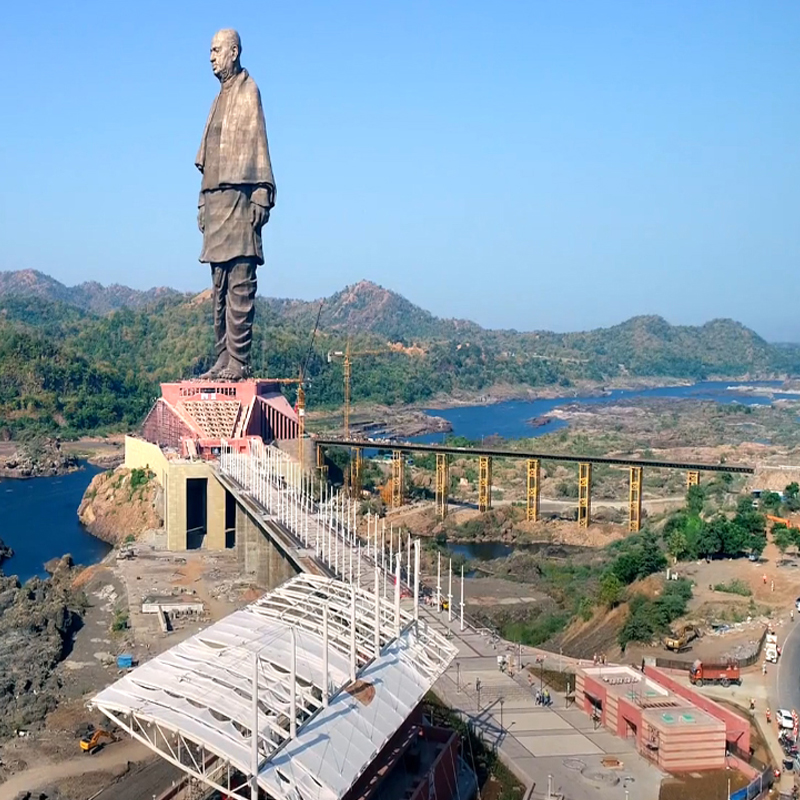

Это был не стандартный мост общественного транспорта, а специально построенная структура для достопримечательности мирового класса: строительство статуи единства », самая высокая статуя в мире, честь одного из отцов-основателей Индии, Сардара Пателя. Расположенный в отдаленной, холмистой области Гуджарата, сложная местность строительной площадки стала значительным логистическим узким местом для транспортировки тяжелых технических машин и материалов. Проект требовал надежного временного моста, чтобы охватить глубокую долину с чрезвычайно высокой грузоподъемностью.
Мостовое решение и основные моменты:
Функциональная роль: это был выделенный рабочий мост, »с единственной миссией - служить спасательным кругом для персонала, оборудования и материалов на этапе строительства статуи в 2018 году.
Технические проблемы и решения:

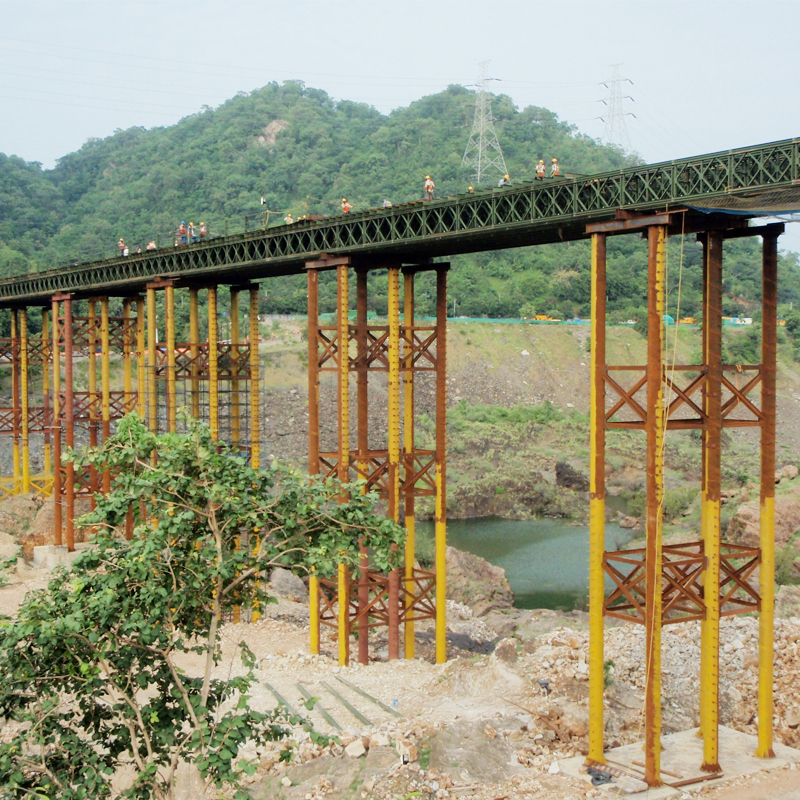

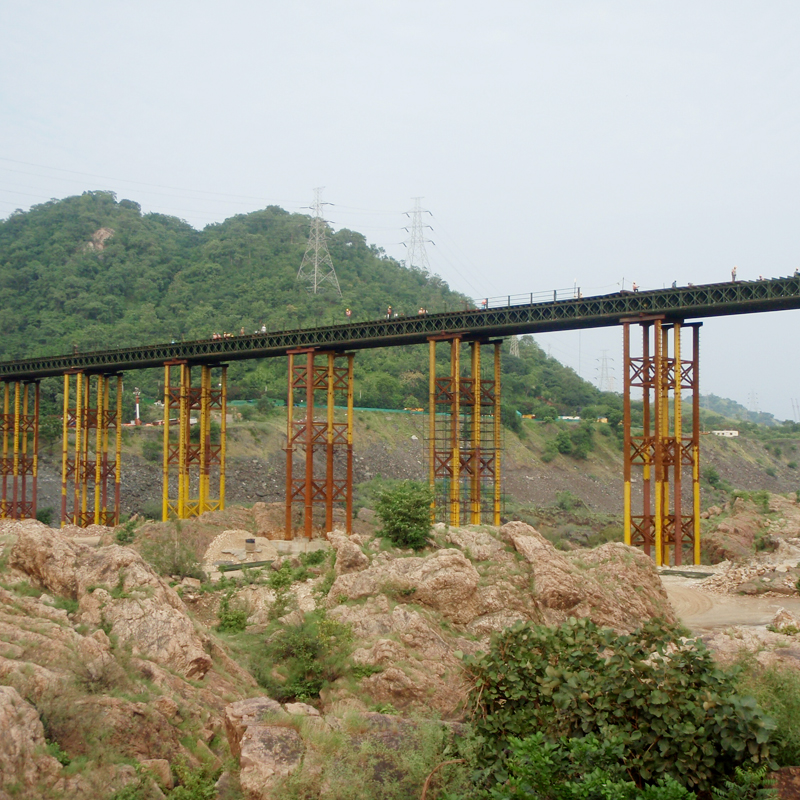

1. Длинный пролет на высоких пирсах: мост имеет впечатляющую общую длину 225 метров и был возведен на очень высоких, изготовленных на заказ стальных опоров для пересечения долины. Это потребовало очень точную конструкцию как для надстройки моста, так и для ее системы поддержки.

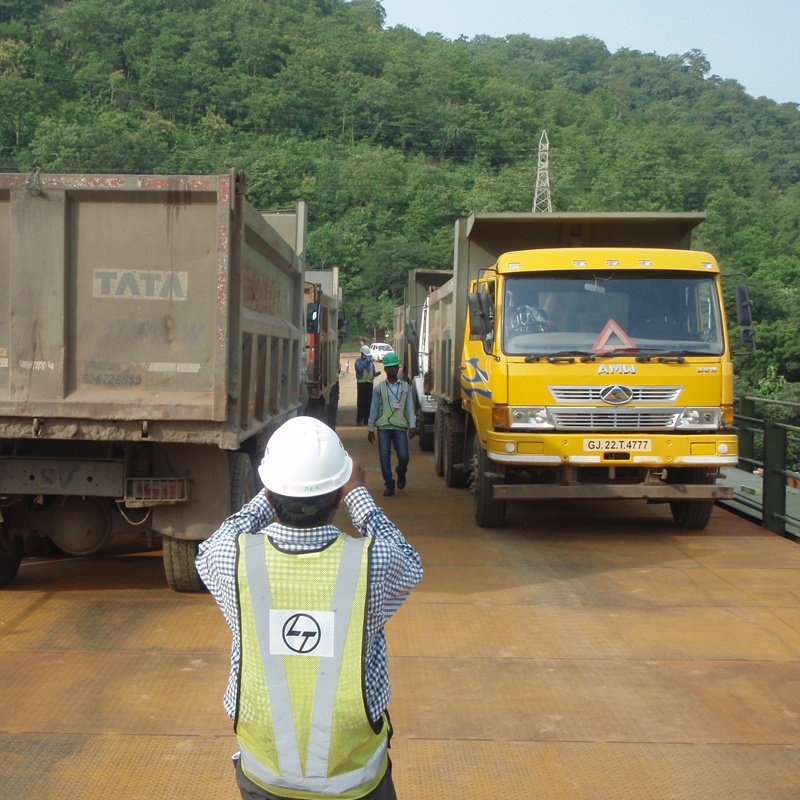

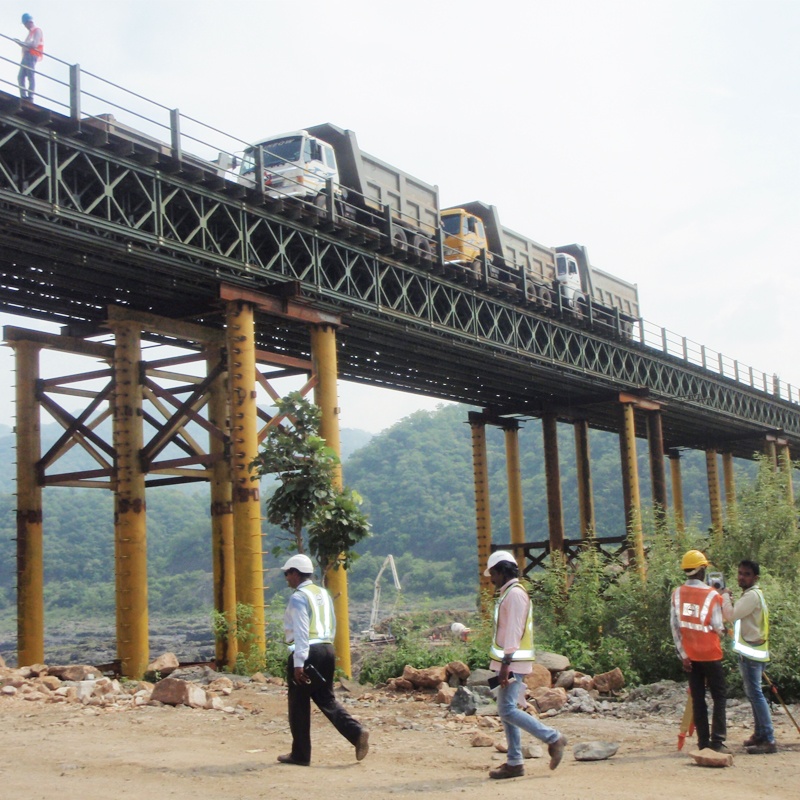

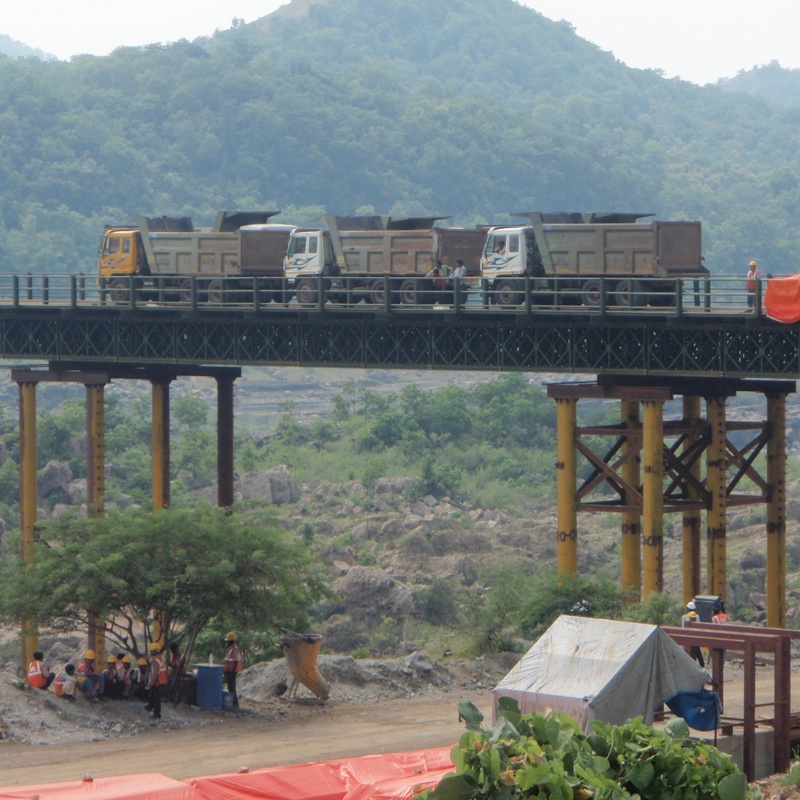

2. Конфигурация типа палубы: мы предоставили решение палубного типа 'Bailey Bridge Solution. В этой конфигурации дорожная палуба расположена на вершине главных ферм. Это создает широкую, плоскую и беспрепятственную платформу, которая идеально подходит для прохождения негабаритного и тяжелого оборудования, такого как крупные краны и бетонные грузовики.
3. Случайный дизайн: вся конструкция моста была специально усилена, чтобы противостоять непрерывной, тяжелой нагрузке на протяжении всего требовательного графика строительства.
Значение проекта:
Наше участие в проекте «Историческая статуя Unity » стало огромным одобрением нашей технической экспертизы и качества продукта. Это тематическое исследование прекрасно иллюстрирует, что наши системы Bailey Bridge превосходят не только сельские или аварийные мосты, но и в качестве критических, сильных решений для доступа для самых технически требовательных и крупномасштабных инженерных проектов в мире.
SS
Одиночный слой с одной строкой
Длина: 21.336M
Ширина: 4,2 м
Подкреплено ли: нет
ZB200 Truss Press Limited Table | |||||||||
Структурная форма | |||||||||
Нет | внутренняя сила | не усиленная модель | Усиленная модель | ||||||
SS | Дюймовый | Т.С. | QS. | SSR | DSR | Тср | QSR | ||
200 | Стандартная ферма момент (кнм) | 1034.3 | 2027.2 | 2978.8 | 3930.3 | 2165.4 | 4244.2 | 6236.4 | 8228.6 |
200 | Стандартная ферма сдвиг (кН) | 222.1 | 435.3 | 639.6 | 843.9 | 222.1 | 435.3 | 639.6 | 843.9 |
201 | Высокая изгибающая ферма момент (кнм) | 1593.2 | 3122.8 | 4585.5 | 6054.3 | 3335.8 | 6538.2 | 9607.1 | 12676.1 |
202 | Высокая изгибающая ферма сдвиг (кН) | 348 | 696 | 1044 | 1392 | 348 | 696 | 1044 | 1392 |
203 | Сила сдвига супер Высокая ферма (кН) | 509.8 | 999.2 | 1468.2 | 1937.2 | 509.8 | 999.2 | 1468.2 | 1937.2 |
ZB200 Таблица геометрических характеристик ферменного моста (половина моста) | ||||
структура | Геометрические характеристики | |||
Геометрические характеристики | Аккордная область (CM2) | Раздел свойства (CM3) | Момент Инерция (CM4) | |
SS один ряд, однослойный | SS одно рядовой, однослойный | 25.48 | 5437 | 580174 |
SSR одно рядовой, однослойный, подкреплять | 50.96 | 10875 | 1160348 | |
Дюймовый двойной ряд, однослойный | DS Двойной рядовой, однослойный | 50.96 | 10875 | 1160348 |
DSR1 одно рядовой, однослойный, подкреплен | 76.44 | 16312 | 1740522 | |
DSR2 одно рядовой, однослойный, подкреплен только на вершине | 101.92 | 21750 | 2320696 | |
Т.С. тройной ряд, однослойный | TS Triple Row, однослойный | 76.44 | 16312 | 1740522 |
TSR2 тройной, однослойный, подкреплен только на вершине | 127.4 | 27185 | 2900870 | |
TSR3 тройной, однослойный, Усилен только внизу | 152.88 | 32625 | 3481044 | |
QS. четырехкратный ряд, однослойный | QS четырехкратный ряд, однослойный | 101.92 | 21750 | 2320696 |
QSR3 четырехпрочный, однослойный, однослойный подкреплен только на вершине | 178.36 | 38059 | 4061218 | |
QSR4 четырехпрочный, однослойный, однослойный Усилен только внизу | 203.84 | 43500 | 4641392 |
Больше, чем 30+
Кооперативные страны
⑴ Сырье
⑵ распиливание
⑶ Резка
⑷ Сдвиг
⑸ изгибание
⑹ Punching
⑺ бурение
⑻ Сварка
⑼ Обработка поверхности
⑽ полуфабрикаты
⑾ Живопись
⑿ Живопись
У нас есть экспериментальная команда управления
и сильный навык развития выборки
