Выставка проекта:

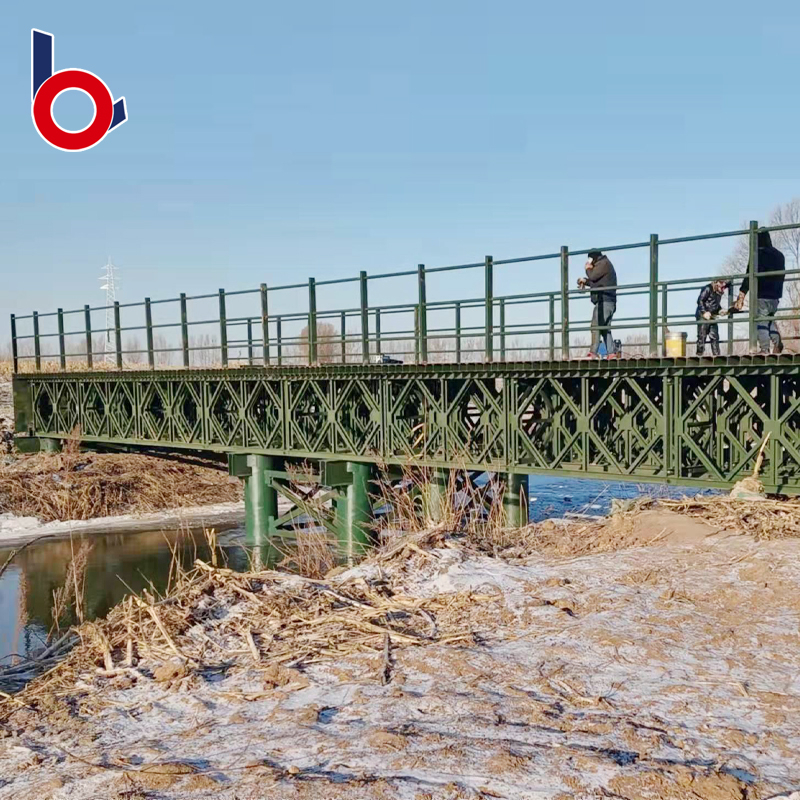

120-тонный сверхмощный подъездной мост для проекта ветряной электростанции

Ляонин на мосту

Ляонин на мосту

Ляонин на мосту

Проект жизненно важные органы:

Применение: Мост критического доступа для компонентов тяжелых ветряных турбин.

Местоположение: Ветряная электростанция Пинъаньпу, город Телин, провинция Ляонин, Китай.

Длина пролета: 24 метра (79 футов)

Конфигурация: палубная, 8-рядная, однослойная

Применение: Полупостоянный строительный мост с экстремально тяжелыми нагрузками

Инженерное решение для сектора возобновляемых источников энергии:

Этот проект обеспечил жизненно важное транспортное сообщение для строительства крупной ветряной электростанции в провинции Ляонин. Основная задача заключалась в создании маршрута доступа, способного выдержать огромный вес компонентов ветряных турбин, таких как гондолы, секции башни и лопасти, которые намного превышают грузоподъемность стандартных временных мостов.

Технические особенности и индивидуальный дизайн:

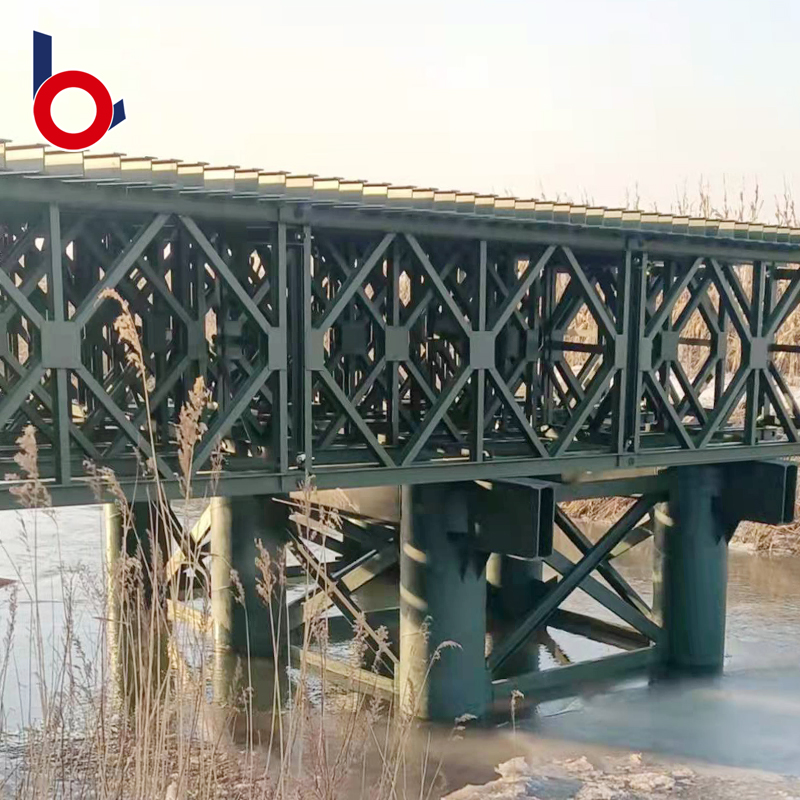

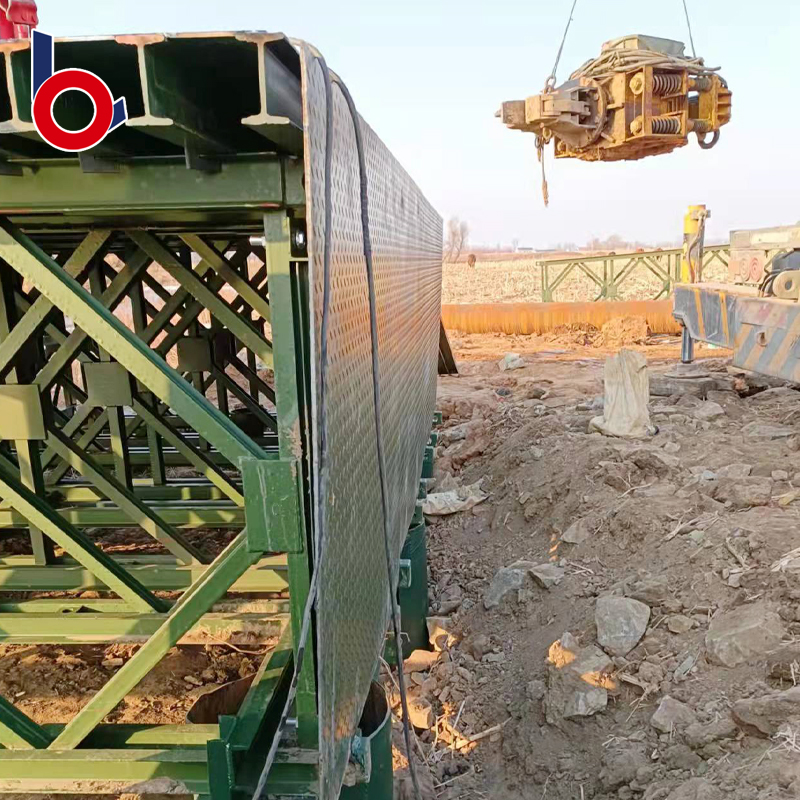

Чрезвычайная грузоподъемность в 120 тонн. Чтобы выдерживать огромный вес специализированных транспортных средств в 120 тонн, была разработана специальная 8-рядная однослойная конструкция палубного типа. В этой прочной конструкции восемь параллельных рядов ферм типа 321 расположены бок о бок прямо под проезжей частью, создавая фундамент высокой плотности для 24-метрового пролета.

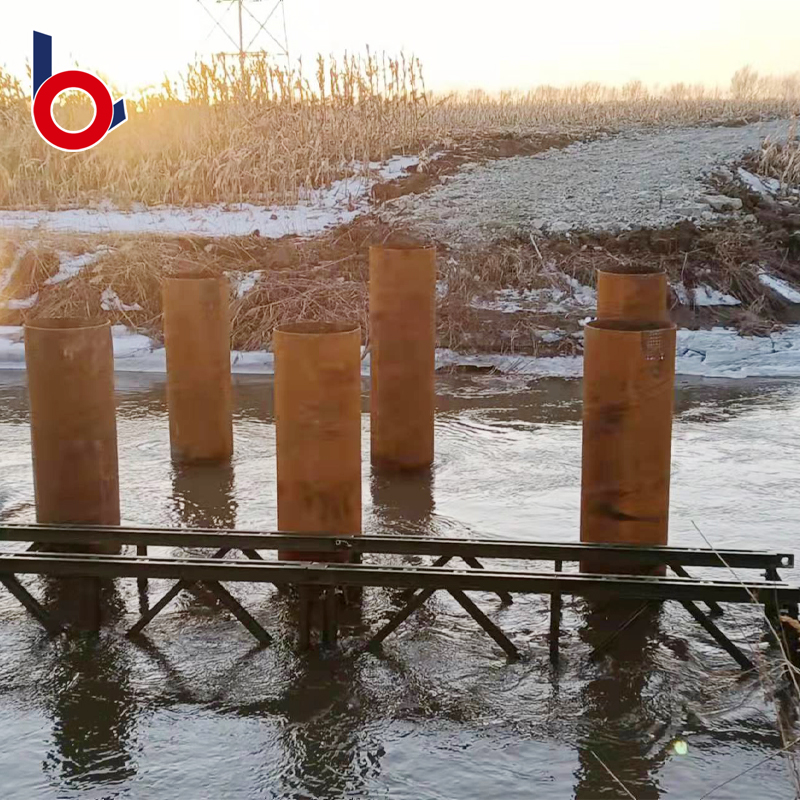

Фундаменты из стальных трубчатых свай для мягкого грунта: надстройка поддерживается опорной конструкцией из спиральных опор из стальных труб диаметром 630 мм. Этот тип фундамента идеально подходит для быстрой установки в условиях мягкого грунта, обычно встречающегося на площадках ветряных электростанций, обеспечивая глубокую и устойчивую опору для тяжелых нагрузок, указанных выше.

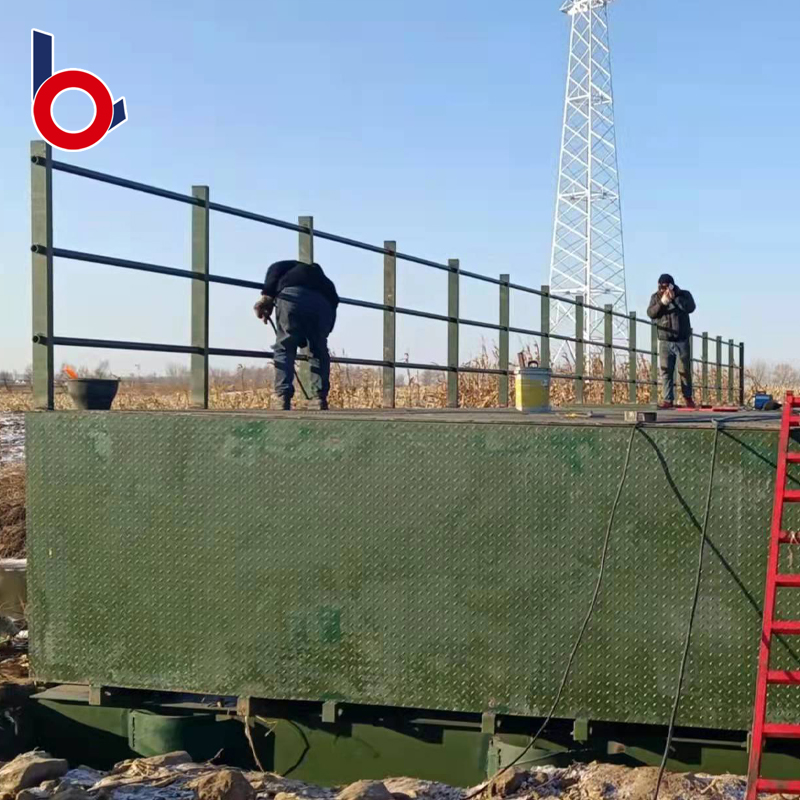

Широкая проезжая часть и проезжая часть для тяжелых условий эксплуатации. Мост имеет проезжую часть шириной 6 метров для размещения негабаритных транспортных средств. Поверхность состоит из специализированных сверхпрочных панелей настила, конструкция которых не требует технического обслуживания и позволяет выдерживать интенсивные, повторяющиеся нагрузки от строительного движения.

Ориентир для инфраструктуры возобновляемых источников энергии:

Проект моста для ветряной электростанции Ляонин подчеркивает важную роль, которую наши модульные системы могут сыграть в секторе возобновляемых источников энергии. Это демонстрирует нашу способность быстро предоставлять индивидуальные сверхвысокопрочные решения для доступа, которые решают уникальные логистические проблемы строительства ветряных и солнечных электростанций, что делает нас надежным партнером в развитии зеленой энергетики.
