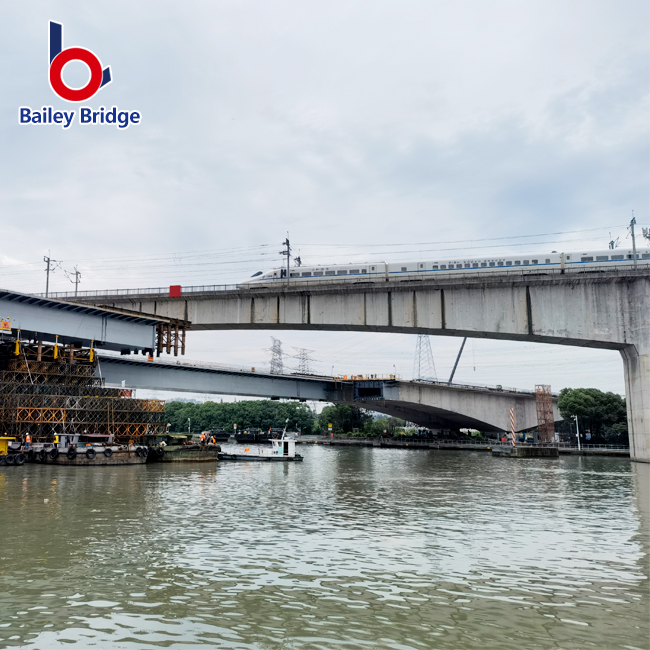

Обеспечение инфраструктуры для удаленных объектов представляет собой серьезную инженерную задачу. Вы должны сбалансировать скорость развертывания, огромную грузоподъемность и сложные географические ограничения. На возведение и затвердевание стандартных бетонных пролетов требуются месяцы. Традиционные временные мосты часто прогибаются под тяжелыми промышленными нагрузками. Чтобы решить эту проблему, инженеры обращаются к современной, высокопроизводительной эволюции классического модульного стального моста. Производители специально разрабатывают эти надежные системы для тяжелых условий коммерческого и гражданского применения. Они устраняют разрыв между быстрым развертыванием в чрезвычайных ситуациях и постоянной структурной прочностью. Это руководство дает инженерам, специалистам по закупкам и менеджерам проектов практическую основу оценки. Вы узнаете ключевые стратегии развертывания, точные структурные возможности и критические риски внедрения. Мы объясним, как мост Compact 200 Bailey Bridge справляется со сложными задачами по переезду. Вооружившись этими знаниями, вы сможете с уверенностью определить, соответствует ли эта модульная система конкретным требованиям вашего объекта.

Ключевые выводы

• В мосту Bailey Bridge Compact 200 (C200) используются панели длиной 3,048 м (10 футов) с увеличенной высотой панели до 2,134 м (7 футов), что обеспечивает значительно более высокую прочность на сдвиг и изгиб, чем стандартный CB100.
• Он эффективно функционирует как сверхмощный мост Бейли, способный выдерживать стандартные нагрузки на шоссе (например, AASHTO HL-93, HS20-44) для одно- или двухполосных конфигураций.
• Основные области применения включают оказание экстренной помощи, подключение к сельской инфраструктуре и временный доступ для тяжелого гражданского строительства или горнодобывающих работ.
• Успешная реализация требует тщательной проверки поставщиков на основе отслеживаемости стали, стандартов гальванизации и проверенных сертификатов испытаний под нагрузкой.

Инженерная механика: что делает его Compact 200?

Структурное определение

Вы должны понимать основную анатомию, чтобы оценить эту модульную систему. Конструкция основана на взаимосвязанных стандартизированных компонентах. Панели ферм действуют как основная несущая перемычка вдоль сторон моста. Транцы охватывают всю ширину по горизонтали, чтобы распределить структурные нагрузки. Стрингеры проходят продольно по транцам. Наконец, прочные настилы образуют фактическую поверхность движения. Бригады собирают все, используя стальные штифты, обработанные с высокой точностью. Эта модульная система со штифтовым соединением полностью исключает сварку в полевых условиях. Ваши полевые бригады просто выравнивают компоненты и вставляют штифты в нужное положение. Он превращает сложную конструкцию моста в масштабируемый процесс сборки.

C200 против CB100

Многие люди путают устаревшие модульные мосты с современными вариантами. Оригинальная система CB100 работала хорошо, но имела свои ограничения. C200 значительно улучшает эту старую структуру. Основное обновление заключается в геометрии. CB100 имеет высоту панели 1,524 м. C200 увеличивает высоту панели до 2,134 м. В нем также используются значительно более толстые стальные профили в верхнем и нижнем поясах. Эта дополнительная глубина создает более жесткую ферму. Это значительно уменьшает прогиб в середине пролета при длинных промежутках. Вы можете безопасно пересекать более широкие реки, поскольку более глубокие панели гораздо лучше противостоят изгибающим силам.

Структурная сравнительная таблица

Гибкость конфигурации

Структурная целостность динамически масштабируется в зависимости от шаблона сборки. Инженеры не проектируют ни одного статического моста. Они определяют конфигурации, обеспечивающие точное соотношение ширины и нагрузки. Соглашение об именах описывает количество соседних ферм и вертикальных этажей. В Single-Single (SS) используется один ряд панелей на каждой стороне. Double-Single (DS) размещает две панели рядом. Для больших пролетов вы можете указать конфигурацию Triple-Double (TD). Вы также можете прикрепить тяжелые стальные пояса к верхней и нижней части панелей болтами. Эти усиления увеличивают способность к изгибу без добавления полных дополнительных рядов. Такое масштабирование позволяет идеально настроить мост под ожидаемый трафик.

Ключевые критерии оценки мостов Бейли для тяжелых условий эксплуатации

Грузоподъемность и стандарты соответствия

Инженеры требуют строгого соблюдения норм перед авторизацией инфраструктуры. Современный прочный мост Бейли соответствует строгим международным нормам проектирования. Производители тщательно проектируют эти конструкции в соответствии с требованиями Еврокода. Они также соответствуют британским стандартам, таким как BS5400 и американским критериям AASHTO HL-93. Соблюдение этих стандартов обеспечивает общественную безопасность и надежность конструкции.

Эти мосты легко выдерживают экстремальные полезные нагрузки. Вы можете настроить их для работы с 40-тонными коммерческими грузовиками или 120-тонными гусеничными карьерными экскаваторами. Однако максимальная грузоподъемность полностью зависит от конкретной длины пролета и конфигурации фермы. Короткий 20-метровый зазор легко удерживает тяжелое оборудование благодаря простой схеме с двумя фермами. Если увеличить тот же зазор до 50 метров, изгибающие моменты умножатся. Вам необходимо добавить больше рядов ферм и усиливающих поясов, чтобы безопасно сохранить первоначальную грузоподъемность в 120 тонн. Чтобы найти точную необходимую конфигурацию, инженеры полагаются на подробные диаграммы нагрузочного тестирования.

Характеристики материала и долговечность

Марка стали определяет конечный успех вашего перехода. Для безопасной работы современных компонентов требуется высокопрочная конструкционная сталь. Заводы обычно изготавливают эти панели из марок стали Q345B, Q390 или Q460. Эти прочные сплавы выдерживают огромные динамические нагрузки, не растрескиваясь. Они позволяют мосту слегка прогибаться при движении тяжелого транспортного средства и идеально вставать обратно на место.

Защита от коррозии напрямую влияет на срок службы проекта. Стандартная структурная покраска предлагает бюджетный вариант. Он хорошо подходит для временного доступа к строительству или быстрого военного развертывания, где долгосрочное воздействие не имеет большого значения. Горячее цинкование служит золотым стандартом для долгосрочного или постоянного использования. В процессе цинкования толстый слой цинка приклеивается непосредственно к высокопрочной стали. Это предотвращает появление ржавчины даже во влажной, прибрежной или агрессивной среде. Правильная гальванизация гарантирует, что сталь сохранит максимальный предел текучести на протяжении десятилетий.

Где обычно применяется Compact 200

Удаленный доступ к тяжелому гражданскому и горнодобывающему оборудованию

Горнодобывающие компании и гражданские подрядчики сталкиваются с огромными логистическими трудностями. Им часто приходится перемещать экскаваторы, погрузчики и полностью загруженные самосвалы по неподдерживаемой местности. Реки и глубокие овраги часто блокируют доступ к прибыльным рудным жилам или новым участкам плотин. Стандартных дорог в этих зонах не существует.

Развертывание этой модульной системы немедленно решает проблему доступа. Быстрая сборка сводит к минимуму дорогостоящие простои на объекте. Бригады быстро запускают мост, что позволяет карьерным самосвалам начать буксировку на несколько недель раньше графика. Впечатляющая прочность на сдвиг легко выдерживает повторяющиеся тяжелые динамические нагрузки. Поскольку огромные самосвалы ежедневно пересекают дорогу, усиленные стальные панели поглощают агрессивные вибрации без усталости конструкции.

Чрезвычайная помощь и восстановление после стихийных бедствий

Стихийные бедствия агрессивно разрушают существующую инфраструктуру. Наводнения вызывают сильные размывы. Землетрясения разрушают старые бетонные и стальные мосты. Когда эти жизненно важные маршруты выходят из строя, цепочки поставок полностью останавливаются. Спасательные отряды не могут доставлять в изолированные регионы лекарства, продукты питания и ремонтное оборудование.

Контейнерные перевозки позволяют осуществить быструю мобилизацию. Власти могут загрузить компоненты моста на стандартные грузовики и немедленно отправить их в зону бедствия. На месте специализированные бригады быстро собирают конструкцию. При необходимости они могут даже установить его без использования тяжелого крана. Используя базовые ролики и ручной труд, команды безопасно проталкивают мост через затопленную пропасть. Это восстанавливает критически важные цепочки поставок за дни, а не за годы.

Постоянная сельская инфраструктура

Развивающиеся муниципалитеты часто сталкиваются с серьезными бюджетными ограничениями. Им отчаянно нужны надежные переправы через реки, чтобы соединить сельских фермеров с городскими рынками. К сожалению, им не хватает капитала, необходимого для строительства мостов из предварительно напряженного бетона, спроектированных по индивидуальному заказу. Проектирование и заливка моста на заказ значительно увеличивает местные налоговые поступления.

Модульные стальные системы представляют собой высокоэкономичное долгосрочное решение. Муниципалитеты приобретают готовые компоненты вместо того, чтобы платить за уникальные архитектурные проекты. Это стандартизирует процесс строительства и исключает дорогостоящие инженерные задержки. При правильном оцинковке и уходе срок службы этих конструкций превышает 50 лет. Они предлагают сельским общинам надежную, постоянную магистраль без огромного авансового финансового бремени.

Реалии реализации, логистика и риски реализации

Доставка и след

Прежде чем покупать компоненты моста, вы должны осознать логистические реалии. К счастью, инженеры разработали C200 специально для стандартных глобальных грузовых сетей. Размеры панели и оборудование легко упаковываются в стандартные 20-футовые или 40-футовые транспортные контейнеры ISO. Эта стандартизация делает затраты на международные перевозки управляемыми и предсказуемыми.

Оценка объема контейнера помогает оптимизировать доставку сайта. Как правило, один 40-футовый контейнер вмещает примерно 12–15 погонных метров стандартного однополосного моста. Этот след колеблется в зависимости от вашей структурной конфигурации. Более тяжелый мост Triple-Double требует гораздо больше стали на метр, что значительно уменьшает длину пролета, который можно поместить в одну коробку. Руководители проектов должны тесно координировать свои действия с поставщиками, чтобы правильно организовать доставку контейнеров на рабочую площадку.

Консольный метод запуска

Методы установки отличают эту систему от обычных мостов. В реке внизу вам редко понадобятся опалубки или леса. Вместо этого полевые бригады используют консольный метод запуска. Этот гениальный процесс обеспечивает безопасность всех рабочих и оборудования на суше.

1. Сборка стартовой носовой части: бригады собирают легкую каркасную раму из стандартных панелей в передней части мостика. Этот нос действует как ориентир.
2. Добавьте противовесы. Рабочие складывают дополнительное стальное или тяжелое оборудование на заднюю часть моста, чтобы стабилизировать его.
3. Перекатите конструкцию: команды используют специальные качающиеся ролики, чтобы медленно протолкнуть весь мост через пропасть.
4. Приземляйтесь и демонтируйте: легкий нос первым приземляется на дальнем берегу. Затем бригады толкают главный мост, снимают нос и поднимают мост на опоры.

Этот метод значительно ускоряет строительство. Он защищает местную речную экосистему от тяжелой техники и устраняет опасность работы на открытой воде.

Снижение рисков: подготовка площадки и земляное проектирование

Сам мост редко выходит из строя. Наиболее распространенной причиной отказа является целостность абатмента. Прочность стальной фермы высокой грузоподъемности зависит от прочности фундамента под ней. Если земля сдвинется, мост в конечном итоге деформируется или рухнет.

Вы должны уделить приоритетное внимание тщательной подготовке площадки. Не думайте, что берег реки может выдержать загруженный 100-тонный карьерный самосвал. Вы должны обязать провести комплексные геотехнические исследования. Инженеры проверяют почву, чтобы убедиться, что она обладает необходимой несущей способностью. Стальные опорные плиты оказывают огромные сосредоточенные нагрузки на четыре угла моста. Если грунт окажется слишком слабым, необходимо соорудить железобетонные опоры или забить глубокие стальные сваи для закрепления фундамента.

Логика составления короткого списка: как проверить поставщика Compact 200

Не все производители модульных мостов обеспечивают одинаковое качество. Использование плохо изготовленных компонентов создает катастрофические риски для безопасности. Вы должны тщательно оценивать поставщиков, используя объективные инженерные критерии.

• Сертификационная проверка: выходите за рамки базового соответствия стандарту ISO 9001. Вам должны потребоваться специальные международно признанные сертификаты сварщика. Требуйте подтверждения стандартов AWS D1.5 или EN 1090. Кроме того, потребуйте независимых отчетов об испытаниях третьей стороны, подтверждающих фактический предел текучести стальных панелей.
• Производственные допуски: Взаимозаменяемые детали не подлежат обсуждению. Качественные фабрики используют роботизированную сварку и точные приспособления. Плохие производственные допуски приводят к небольшому смещению отверстий. Если отверстия не совпадают на месте, бригады не могут пробить штифты. Это приводит к серьезным задержкам в строительстве и вынуждает к опасным модификациям месторождений.
• Инженерная поддержка. Надежный поставщик делает больше, чем просто поставляет сталь. Они выступают в качестве вашего технического партнера. Они должны предоставить диаграммы нагрузок для конкретной площадки, подробные монтажные чертежи и расчеты индивидуальной конфигурации. Если поставщик не может предоставить модели проектирования конструкций для вашего точного зазора и нагрузки, немедленно дисквалифицируйте его.

Заключение

Мост Compact 200 Bailey Bridge остается поддающимся проверке и масштабируемым решением для обеспечения доступа в экстремально тяжелых условиях. Он успешно сочетает в себе быстрое модульное развертывание и постоянную структурную целостность. Будь то перекрытие удаленных горнодобывающих ущелий или восстановление связей между пострадавшими от стихийного бедствия сообществами, шарнирная конструкция обеспечивает надежную работу. Сочетание высокопрочной стали и консольного механизма спуска снижает как риск, так и время установки на месте.

Прежде чем запрашивать официальные расценки, вы должны тщательно скомпилировать конкретные параметры вашего сайта. Измерьте точную ширину зазора. Определите максимальную ожидаемую массу автомобиля и частоту движения. Определите требования к полосе движения и оцените местные условия окружающей среды. Предоставление этих данных проверенному производителю гарантирует, что он создаст идеальную конфигурацию для вашего проекта. Тщательная подготовка гарантирует безопасное, долговечное и высокоэффективное развертывание моста.

Часто задаваемые вопросы

Вопрос: Какова максимальная пролетность моста Compact 200 Bailey?

Ответ: Обычно длина одного пролета в чистоте составляет до 60,96 м (200 футов) без промежуточных опор. Однако грузоподъемность значительно снижается при максимальной длине. Вы должны использовать более тяжелые многорядные конфигурации, чтобы сохранить структурную целостность в широких промежутках.

Вопрос: Можно ли повторно использовать или перемещать мост Compact 200?

О: Да, модульная конструкция с шарнирным соединением позволяет осуществлять полную разборку. Вы можете извлечь штыри, разобрать мост на основные панели и развернуть его на совершенно новом месте. Это делает его очень рентабельным в качестве временного актива многократного использования.

Вопрос: Сколько времени занимает сборка моста C200?

О: Время сборки сильно зависит от общей длины, конструктивной конфигурации и опыта бригады. Стандартный 30-метровый однополосный мост зачастую можно спустить за 3–7 дней. Этот график предполагает, что у вас есть должным образом обученный экипаж и минимальное количество тяжелой техники.

Вопрос: Совместим ли C200 с оригинальными запчастями Bailey Bridge из Великобритании или США?

Ответ: Вы должны проявлять крайнюю осторожность. Хотя они основаны на оригинальной конструкции, современные допуски и марки стали различаются в зависимости от производителя. Смешение деталей разных эпох или поставщиков структурно рискованно. Инженеры обычно не советуют смешивать компоненты без строгого независимого инженерного анализа.
